Beskrivelse

Bi-Directional Push Pull Distribution Amplifier er to-bredbåndsforsterkere innendørs av profesjonell kvalitet. Disse forsterkerne er ideelle for multi-kanals RF-distribusjonssystemer, inngangskilden er et "kabelfall" eller utgangen fra en MATV/SMATV/CATV-hodeend.

Dual push-pull hybridmoduler for å holde god C/N når forsterkningskontroll og tiltkontroll brukes.
Passiv og aktiv returvei.
Innebygd-i variabel forsterkning og helningskontroll og utgangstestporter.
Linje transient beskyttelse.
Aluminiumchassis for utmerket varmeavledning.
Bra for CATV/MATV/SMATV hodeendens signallansering eller signalnivåøkning i signaldistribusjon.
Ulikt frekvensområde tilgjengelig: 550MHz, 860MHz, 1000MHz.

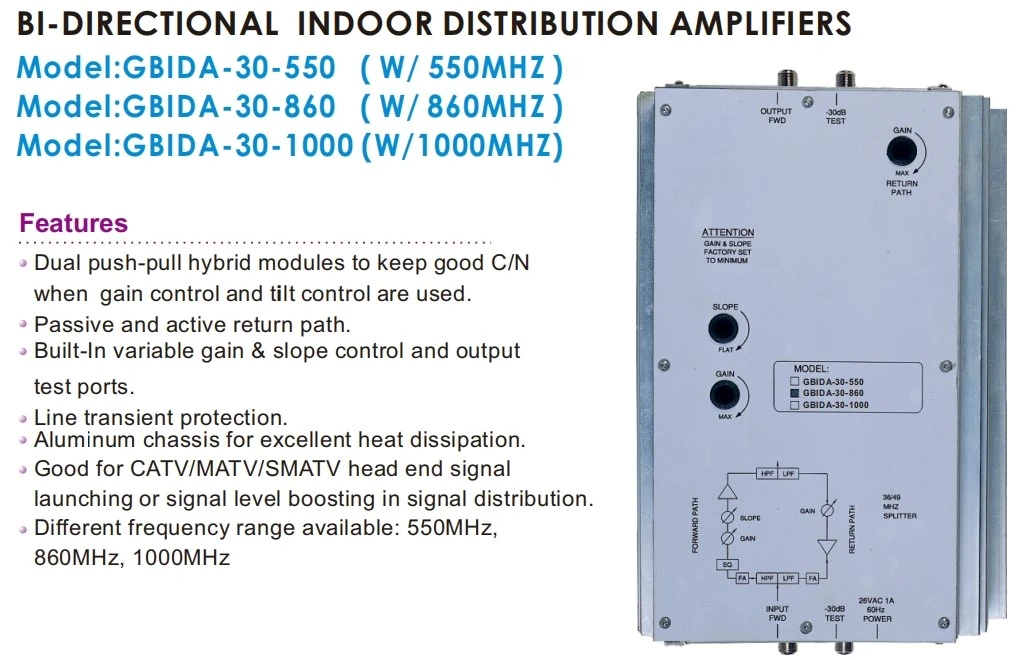

CATV Line Amplifier

Spesifikasjon

Modellnummer: GDAMP-017 (GBIDA-30-550)
Modell Spesifikasjon	GBIDA-30-550	GBIDA-30-860	GBIDA-30-1000	Integrert Active Return Path	Enheter
Frekvensområde:	490-550	49-860	49-1000	5-36	MHz
Flathet:	±0.5	±0.75	±0.75	±0,5 ref.Til 1dB tilt	dB
Kanallasting:	77	129	150	3
Gevinst:	32	32	32	18	dB
Utgangsnivå:	46	44	40	40	dBmV
Støytall (a):	7	8.5	8.5	6	dB
Forsterkningskontrollområde:	10	10	10	15	dB
Slope Control Range:	8	8	8	NA	dB
Test portnivå:	-30,±2	-30,±2	-30,±2		dB
Sammensatt andre orden-CSO (b):	-58	-54	-56	-60	dB
Composite Triple Beat-CTB (b):	-58	-48	-53	-60	dB
Kryssmodulering-XMOD (b):	-60	-48	-54	-60	dB
Brunmodulering:	-70	-70	-70	-65	dB
Impedans-Alle porter:	75	75	75	75	Ω
Avkastningstap
Inndata:	12	12	12	15	dB
Produksjon:	15	15	15	15	dB
Driftstemperatur:	-20 til+60	-20 til+60	-20 til+60		grad
Kraftforsyning Rekv.
117VAC, 60Hz (i):	21.5	23	24	-	W
26VAC, 60Hz:	0.85	0.9	1	-	Amp
Størrelse (LxBxH) m/m	270x180x82	270x180x82	270x180x82	-	m/m
Fraktvekt: kg	2.85	2.85	2.85	-	kg
Antall hybrider:	2	2	2	-
Hybridteknologi:	Trykk-Pull	Trykk-Pull	Trykk-Pull	-
