Beskrivelse

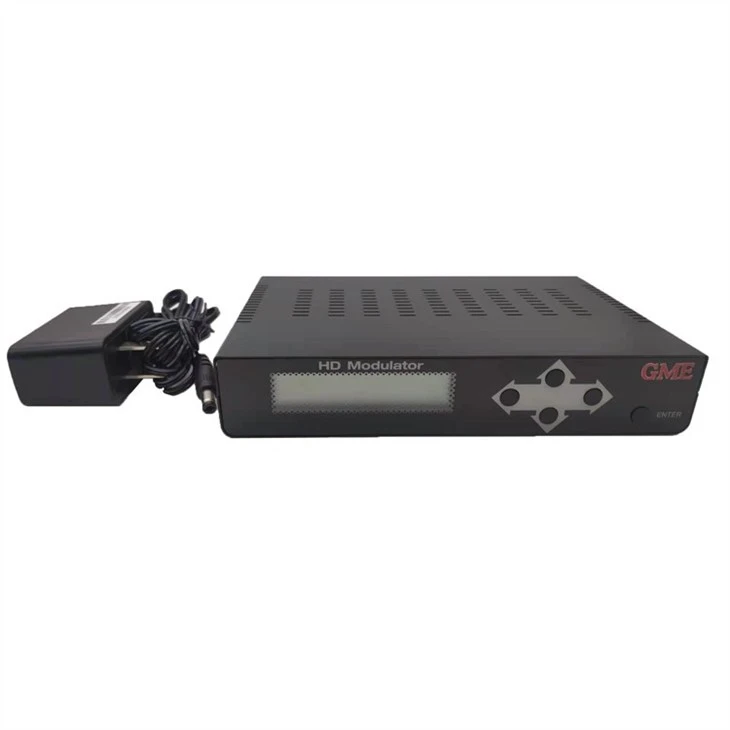

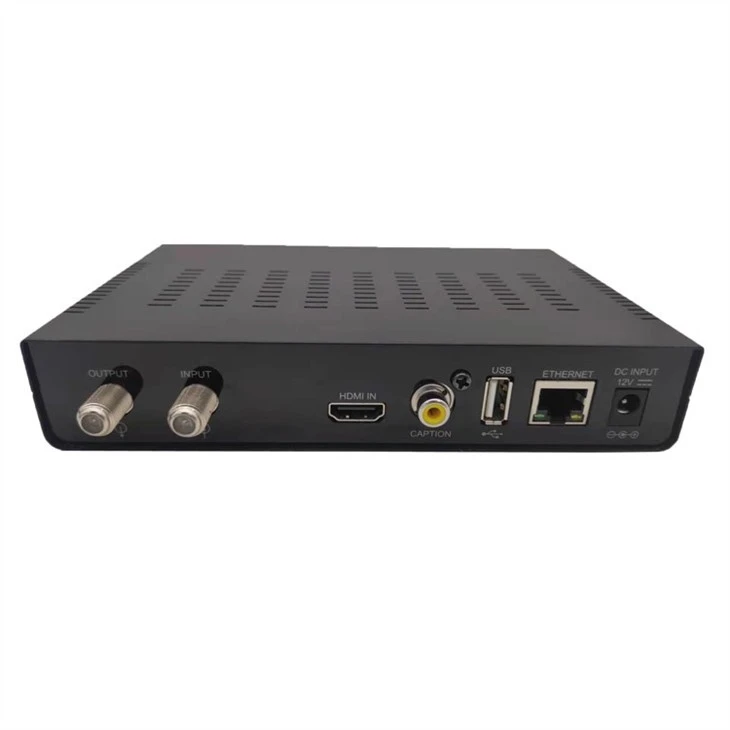

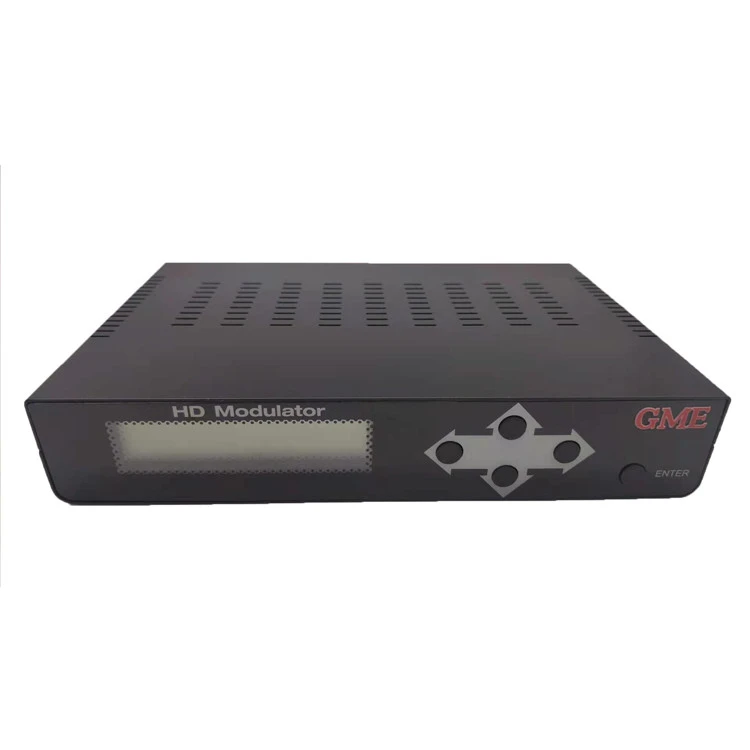

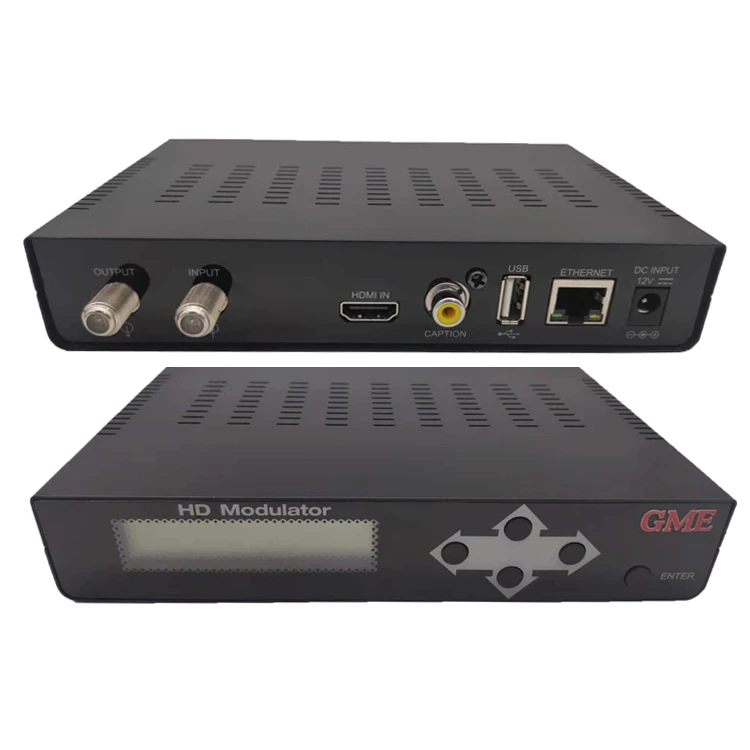

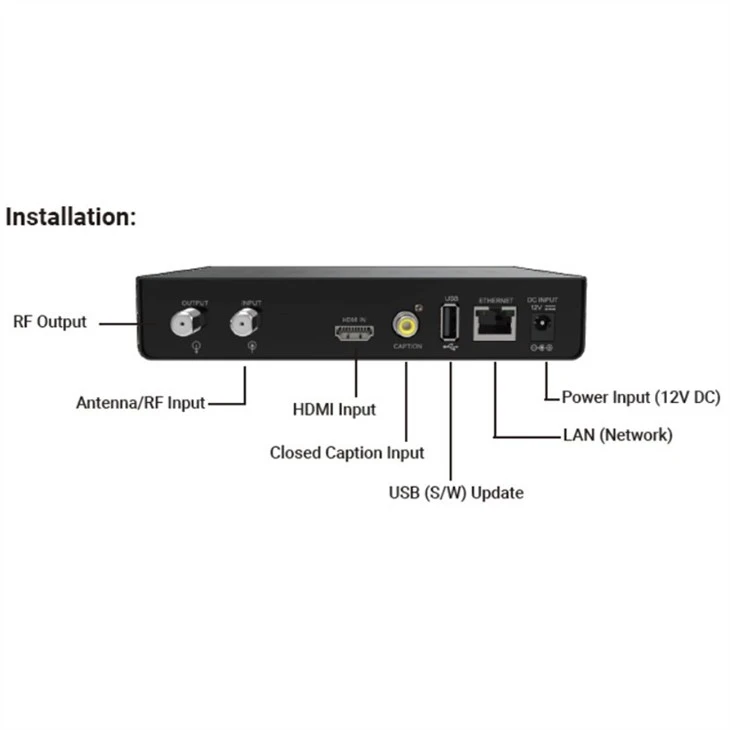

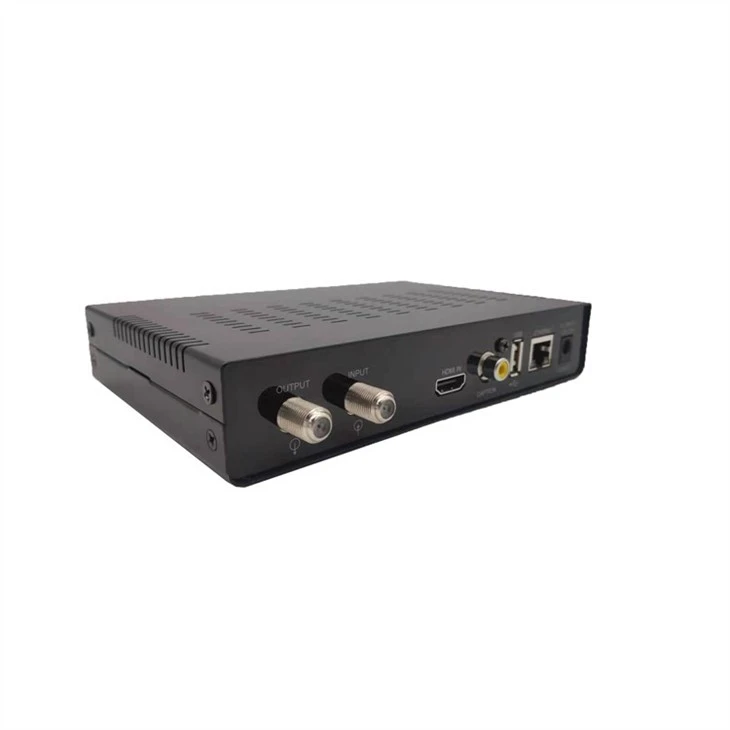

Channel Master HD ATSC-modulatoren er en koder/modulator av profesjonell-kvalitet designet for kommersielle installasjoner og boliginstallasjoner. ATSC HD-modulatoren konverterer et videosignal fra HDMI-format til et digitalkanalformat (ATSC). Den digitale kanalen kan da sendes ut via den koaksiale RF-utgangen på baksiden av enheten. Det digitale kanalnummeret (kanal 1-99) kan velges av brukeren. Digitale kanaler som genereres fra denne enheten, kan skannes og stilles inn av de fleste TV- og -oppboks ATSC/OTA-tunere. Utstyrt med frontpanelskjerm og menynavigasjonsknapper, kan innstillinger som RF-kanalnummer, virtuelt kanalnummer og RF-utgangsnivå konfigureres uten bruk av datamaskin. Modulatoren kan også styres over et lokalt nettverk via den innebygde Ethernet-porten.
Spesifikasjon
|
Opprinnelsessted: Guangdong, Kina |
|||
|
Modellnummer: GDM-023 (CM-1050) |
|||
|
PUNKT |
TYPISK |
QC GRENSE |
TESTBETINGELSER |
|

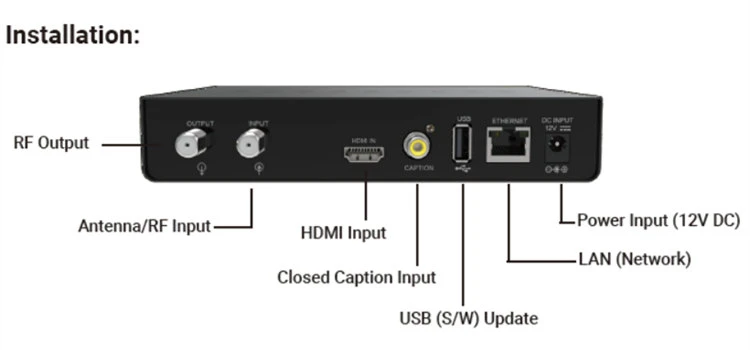

1. RF-utgang |
|||
|
Kobling |
Kvinne TYPE-F |
|
|
|
Impedans |
75 ohm |
|
|
|
Utgangsfrekvensområde |
CH2~CH69 |
57MHz ~803MHz |
|
|
Lavbånd CH2~CH13 |
57 MHz ~ 213 MHz |
|
|
|
Høybånd CH13~CH69 |
473MHz~803MHz |
|
|
|
RF ut nivå |
100dBµV |
100dBµV ± 5dBµV |
|
|
RF ut nivå ADJ |
|
0dBm~-30dBm |
|
|
MER |
|
Større enn eller lik 33dB |
|
|
2. RF-inngang |
|||
|
Kobling |
Kvinne TYPE-F |
|
|
|
Impedans |
75 ohm |
|
|
|
FREKVENS. SPEKTER |
|
|
50~950 MHz |
|
INNSETNINGSTAP |
- 4.8dB |
- 4.8 dB MAKS. |
|
|
3. HDMI-INNGANG |
|||
|
Kobling |
HDMI-JACK |
|
|
|
Kompatibelt format |
|
Auto / 480I / 480P / 576I / 576P / 720P / 1080I / 1080P |
|
|
4. Frontpanelfunksjon |
|||
|
|
|
GÅ |
|
|
|
▲OPP |
|
|
|
|
▼Ned |
|
|
|
|
◀ Venstre |
|
|
|
|
▶ Høyre |
|
|
|
Utstilling |
|
LCD |
|
|
5. USB 2.0 |
|||
|
Kobling |
USB2.0-JACK |
|
|
|
Signaler |
|
|
Fastvareoppdatering |
|
USB-strømbelastning |
|
5VDC 0,5A |
|
|
6. Ethernet |
|||
|
Ethernet-port |
|
RG45, 100M |
|
|
Fjernstyring |
|
Nettadministrasjon |
|
|
7. Bildetekst |
|||
|
Inngangskontakter |
|
Teksting (RCA gul) |
|
|
8. Generelle data |
|||
|
Programvare |
|
Programvareversjon |
|
|
Forsyningsspenning |
|
AC100V~240V |
|
|
Strømforbruk Maks |
|
10W |
10W Maks i AC-inngang |
|
Arbeidstemperatur |
|
+5 grad til + 40 grad |
|
|
Lagringstemperatur |
|
-20 grader til + 65 grader |
|
|
Miljømessig |
|
|
|
|
Temperatur |
|
0 grader til + 40 grader |
|
|
Fuktighet |
|
40RH til 90RH |
|
|
Mekanisk spesifikasjon |
|
|
|
|
Dimensjoner |
|
172*126*32mm |
|
|
Vekt |
|
Omtrent 0,6 kg |
|

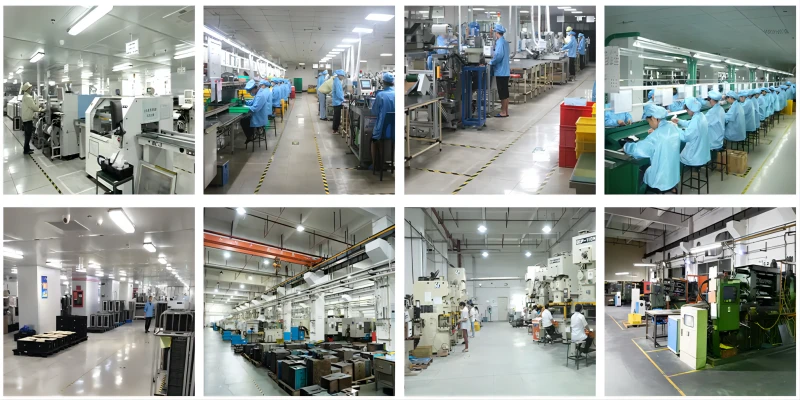

Goodmind Electronics (Shenzhen) Co., Ltd.
Goodmind Electronics (Shenzhen) Co., Ltd. ble etablert i 1992 med fokus på TV-kringkastingssystem, egen vertikal integrert produksjonsevne med erfarent og profesjonelt ingeniørteam som tilbyr ODM-tjenester for kabel-/satellitt-/jordbaserte/IPTV-kringkastingssystemprodukter
av bransjeerfaring
produksjonsbygningsareal
verksted produksjonsarbeider
FoU-personell
Høy kvalitet
Kvalitet bestemmer alt. Hele fabrikken overholder daglige 5S-styringsstandarder. I produksjonsprosessen følger vi strengt kvalitetsinspeksjonsprosesser i ulike stadier, inkludert QC, IPQC, QC, CFQC, QA, både i produksjonsprosessen og innkommende materialer, samt streng kvalitetskontrollteknikk og forsyningskjedestyring.
OEM/ODM-tjenester
Tilpasset forskning og utvikling av signalbehandlingsutstyr på tvers av hele industrikjeden, støttet av 30 års akkumulert FoU-styrke. Med en mestring av ny teknologi oppfyller vi krav til høy-kvalitet og effektiv tilpasning, og gir en -løsning.
Profesjonelt team
Vi har et team av industrielle produktdesigningeniører som kan designe og utvikle løsninger i henhold til kundens krav. Med vårt eget laboratorium har vi et omfattende produksjonssystem som dekker formskaping, funksjonell utvikling, kretsdesign, eksperimentell testing, formproduksjon, sprøytestøping og montering for å møte ulike behov.
Hva er en HD-modulator?
Hvert HDMI-inngangssignal vil bli konvertert til et RF-signal (eller "antenne") av en HDMI-modulator. Dette kan distribueres via hjemmets vanlige TV-kabling; det krever ingen spesiell kabling. Hvert TV-apparat som er tilkoblet vil tillate deg å se hver HDMI-kilde i full HD.
FAQ
Spørsmål: Hva er en HD ATSC-modulator?
A: En HD ATSC-modulator er en enhet som konverterer HD-video- og lydsignaler med høy-oppløsning til ATSC-standardformatet for digital TV-kringkasting.
Spørsmål: Hvordan fungerer en ATSC-modulator?
A: Den tar inn det digitale HD-signalet og modulerer det til det spesifikke formatet definert av ATSC-standarden. Dette modulerte signalet kan deretter kringkastes over eteren.
Spørsmål: Hva er hensikten med å bruke en ATSC-modulator?
A: Hovedformålet er å muliggjøre overføring av digitalt HD-innhold over luften, slik at det er tilgjengelig for seere med ATSC-kompatible TV-mottakere.
Spørsmål: Hva er hovedfunksjonene til en HD ATSC-modulator?
Sv: Funksjoner kan variere, men de vanlige inkluderer støtte for ulike video- og lydformater, modulasjonsparametere som er kompatible med ATSC-standarder, og noen ganger tilleggsfunksjoner som feilretting.
