Beskrivelse

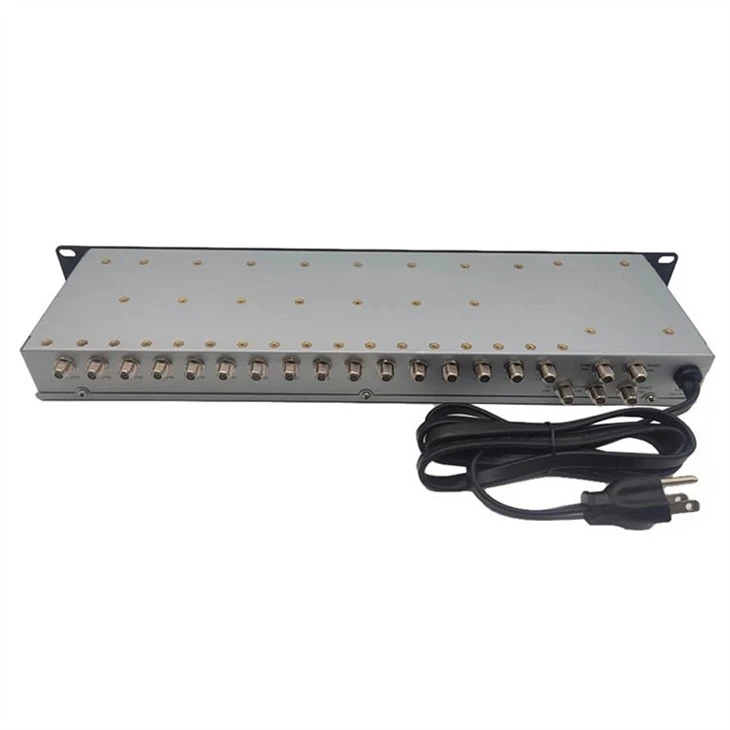

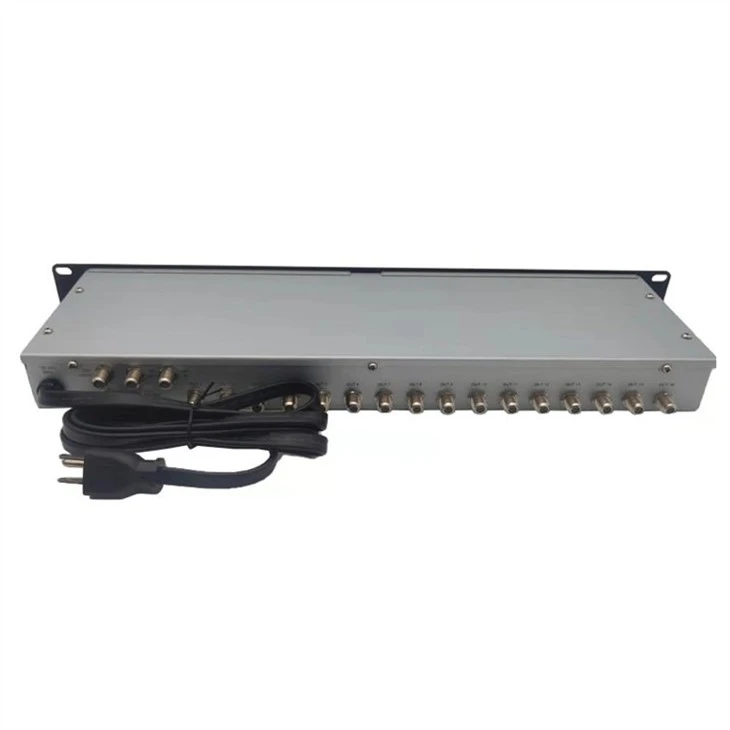

Den stativmonterte MSR-516 er kompatibel med DIRECTV fase tre parabolmottakssystemer ved å tillate 4 LNB-innganger og 1 antenne og gi 16 utganger. 5X16 rackmontert satellitt multiswitch En konstant 22 kHz tone er gitt på 2 av inngangsportene og 14 eller 18 likestrømsbrytere er levert til interne LNB- og DC-brytere.

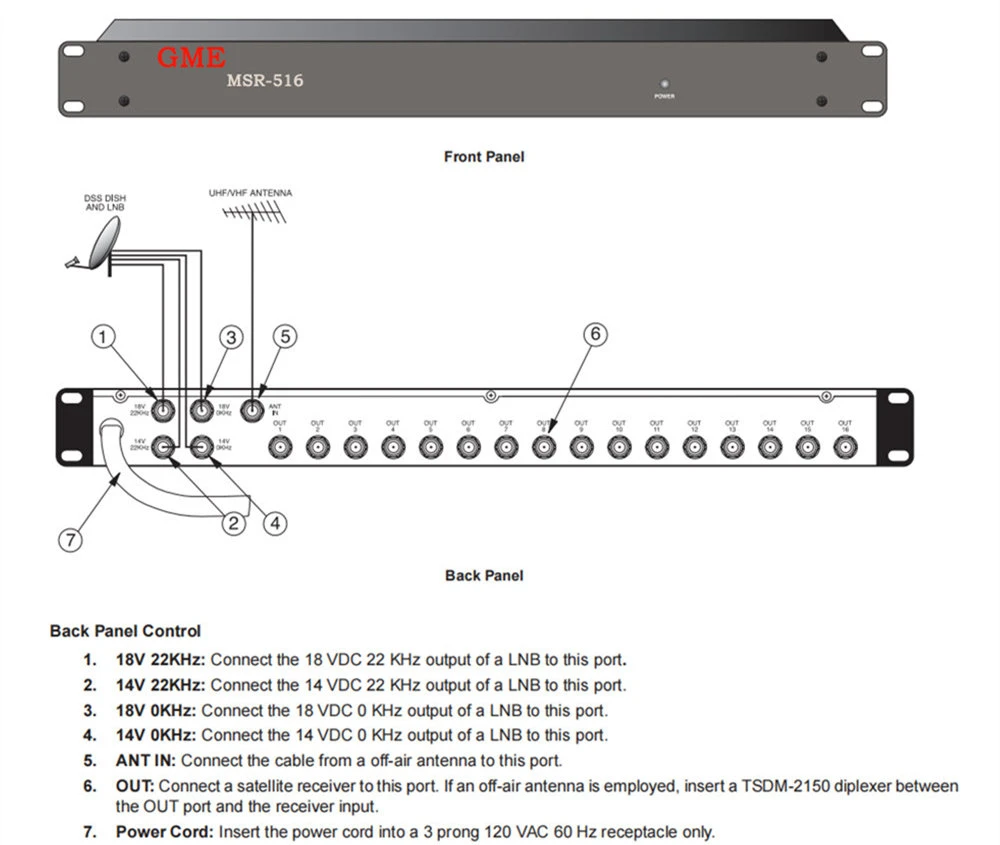

- Enkelt grensesnittdesign med 5 innganger gir 4 satellittpolaritetsinnganger pluss 1 off-air-antenne og 16 utganger for rask installasjon.
- 5X16 rackmontert satellitt multiswitch Bredt frekvensområde 40~2150MHz.
- Kompatibel med DIRECTV Phase III og andre mottakssystemer som bruker 22kHz tonebytte PIN-diodematrise reduserer polaritetsoverføringstid og digitale artefakter, og gir konsistent bildekvalitet.
- 14 eller 18 DC volt og 22 kHz-toner er gitt for å drive LNB-en og utføre intern svitsjing. Innebygd -forsterker kompenserer for innsettingstap, og reduserer behovet for ekstern forsterkning Kraftig-intern strømforsyning med høy effektivitet eliminerer overdreven strømforbruk på mottakere.
Spesifikasjon
|
Opprinnelsessted: Guangdong, Kina |
|||
|
Modellnummer: GDMS-003-2 (MSR-516) |
|||
|
PUNKT |
TYPISK |
QC GRENSE |
TESTBETINGELSER |
|
FREKVENS. SPEKTER |
|
|
|
|
MAUR INN |
|
|
54~806 MHz |
|
SATT INN |
|
|
950~2150 MHz |
|
UTE |
|
|
54~2150 MHz |
|
INNSETNINGSTAP / (MAUR INN) |
0 dB |
-1,5 dB Maks. |
54 ~ 550 MHz |
|
0 dB |
-2,5 dB Maks. |
551 ~ 806 MHz |
|
|
GAIN (SATT I) |
4dB |
2 dB Min. |
950 ~ 1750 MHz |
|
2 dB |
0 dB Min |
1751 ~ 2150 MHz |
|
|
ISOLERING |
|
|
|
|
KRYSPOLARISERING |
- 30 dB |
- 25 dB min. |
950 ~ 2150 MHz |
|
UT TIL UT |
- 15 dB |
- 14 dB min. |
54 ~ 806 MHz |
|
- 30 dB |
- 28 dB min. |
950 ~ 2150 MHz |
|
|
SATT I Å SATT I |
- 40 dB |
- 35 dB min. |
950 ~ 2150 MHz |
|
STOPP BANDDEMPNING |
2 0 dB |
15 dB Min |
ANT PORT @ VED 950 MHz |
|
|
2 0 dB |
15 dB Min |
SAT-PORT @ VED 806 MHz |
|
RETUR TAP |
|
|
|
|
INPUT/OUTPUT |
- 6 dB |
- 5dB min |
54 ~ 806 MHz |
|
- 10 dB |
- 8 dB min |
950 ~ 1450 MHz |
|
|
- 8 dB |
- 6 dB min |
1451 ~ 2150 MHz |
|
|
INNGANGSKAPABILITET |
|
|
|
|
(1dB KOMPRESJON) |
|
|
|
|
MAUR INN |
108 dBuV |
106 dBuV Min |
VED 67,25 MHz INNGANG |
|
SATT INN |
110 dBuV |
108 dBuV Min |
VED 950 MHz INNGANG |
|
LHCP/RHCP SKIFTEPUNKT |
|
14,0~15,0VDC |
|
|
MULTI-SW 22KHz BRYTEPUNKT |
|
150~300Vp-s |
Square Wave testsignal |
|
|
|
|
Ingen mekanisk |
|
OUTPUT 22KHz SINGNAL |
|
|
|
|
KARAKTER FREKV. |
|
22±4KHz |
|
|
AMPLITUDE |
|
650±250mVp-s |
|
|
SPENNING/STRØMSBIAS |
|
|
|
|
FAST LNB BIAS SPENNING |
|
|
|
|
13V/0KHz 13V/22KHz PORT |
|
12,8~13,5VDC |
0~300mA |
|
18V/0KHz 18V/22KHz PORT |
|
17,9~18,9VDC |
0~450mA |
|
STRØMINNGANG |
|
120VAC±10% 60Hz |
|
|
KONTAKT |
|
"F" Type kvinne |
ALLE PORTER |
|
IMPEDANSE |
|
75 Ohm |
ALLE PORTER |
