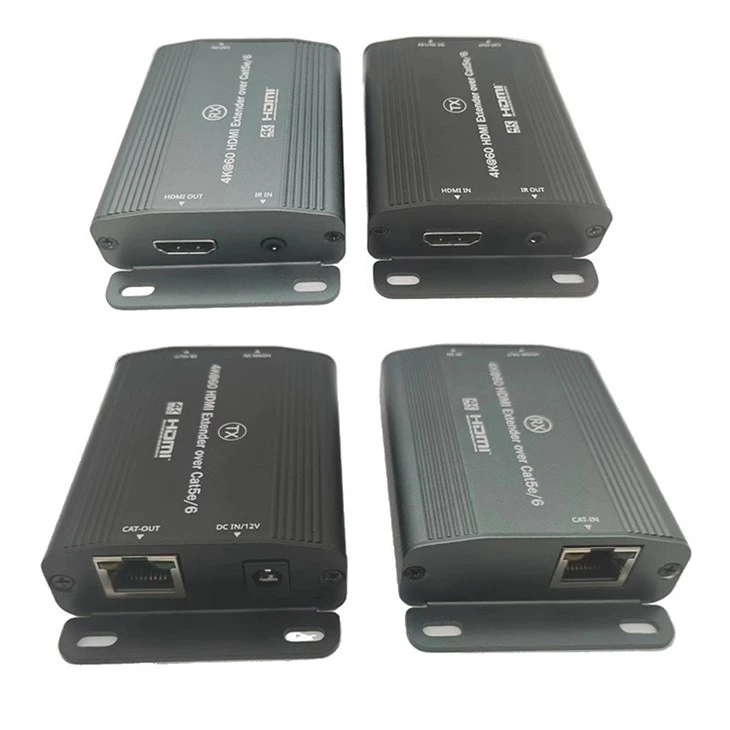

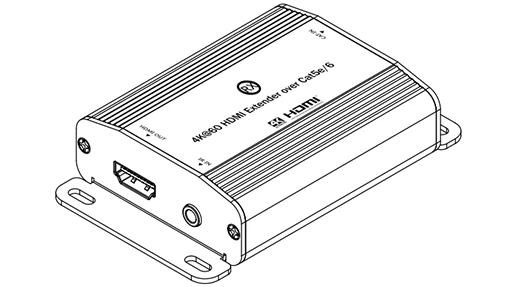

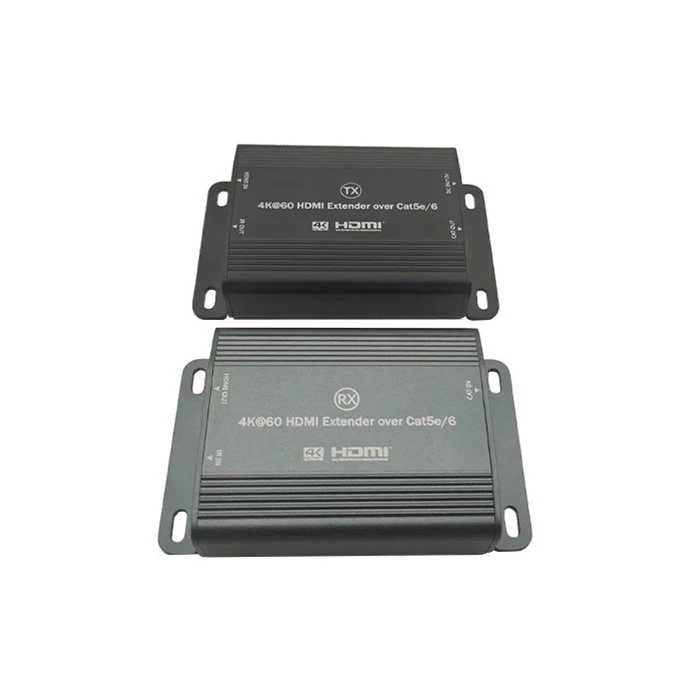

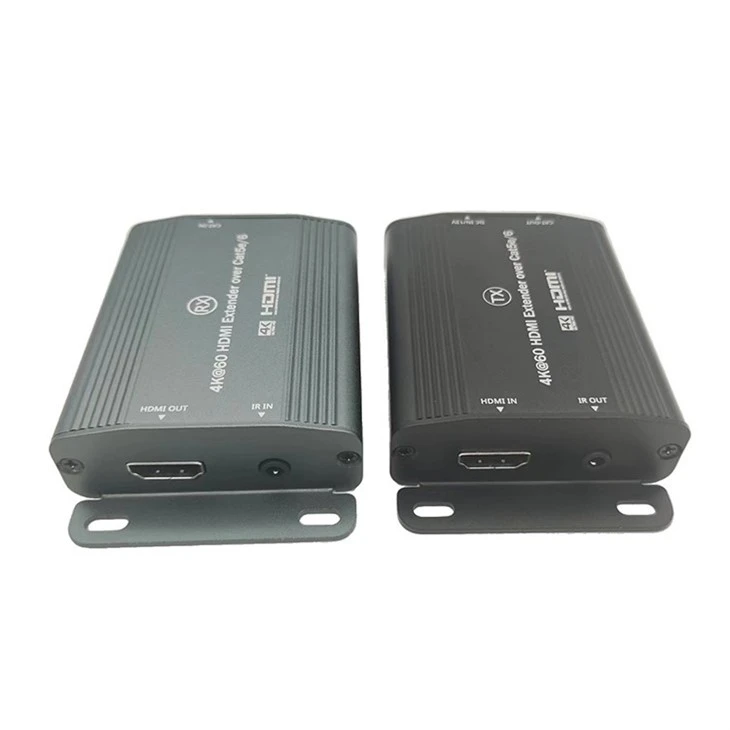

4k 60hz HDMI-forlenger

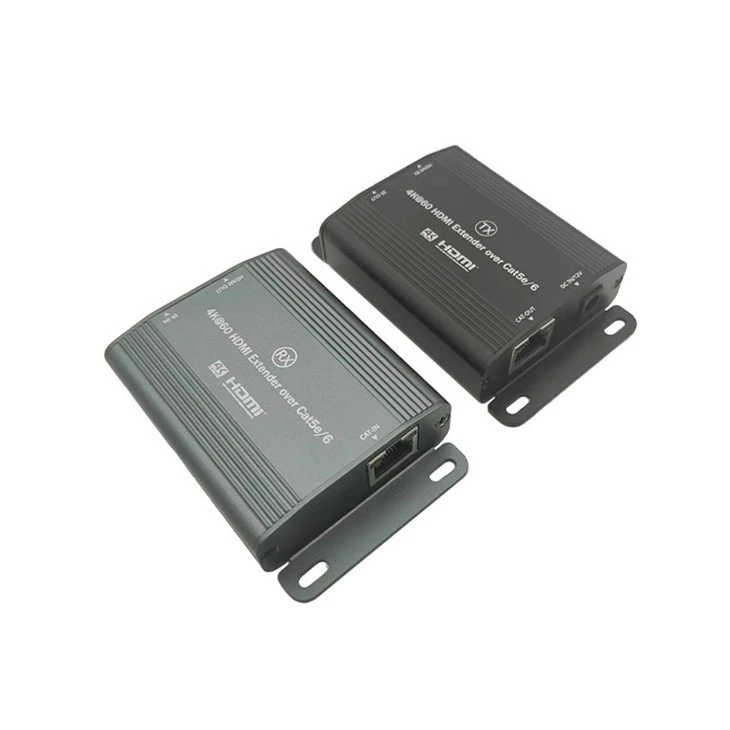

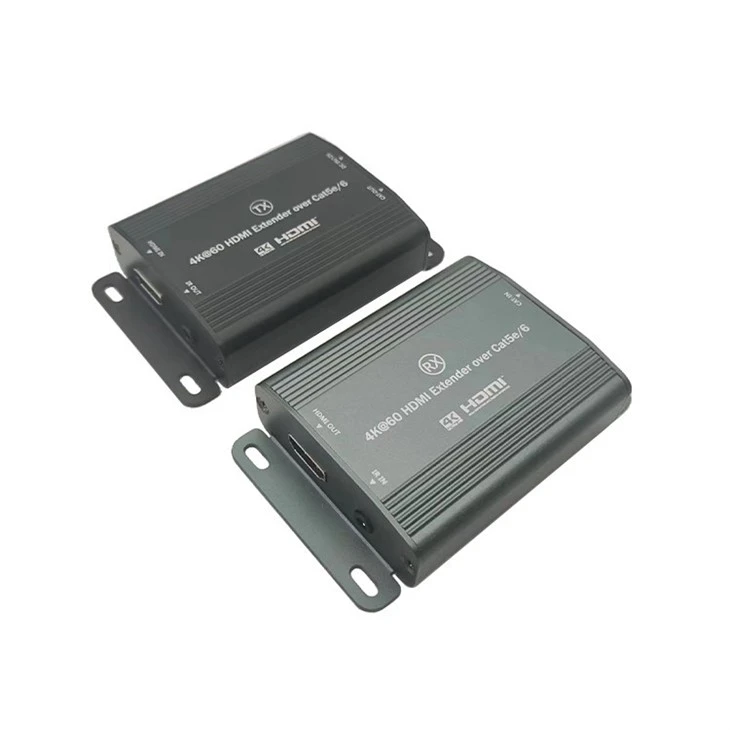

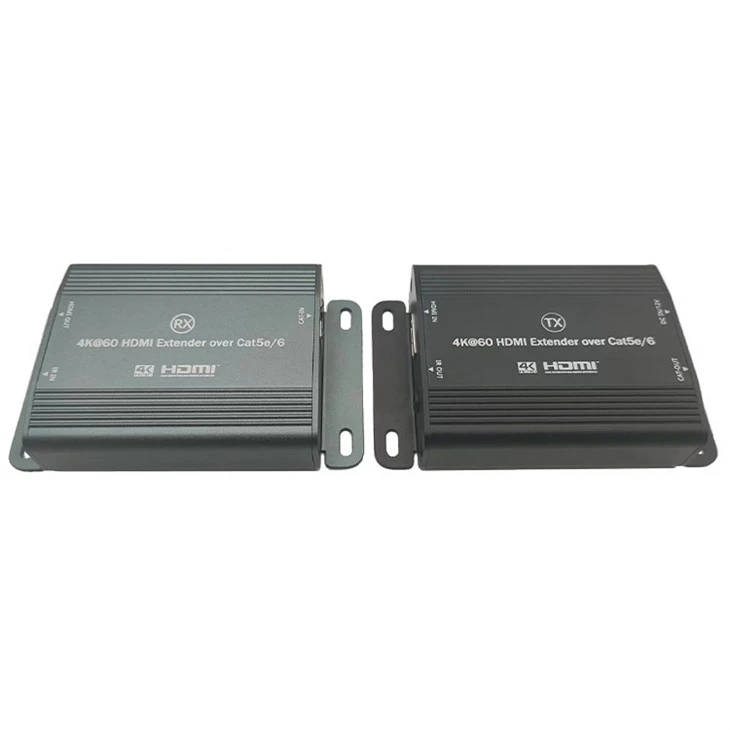

Dette produktet består av en sender (TX) og en mottaker (RX) vert, bruker en nettverkskabel som overføringsmedium og bruker den nyeste forsterkningsutvidelsesteknologien. Senderen og mottakeren kan forlenge overføringen gjennom en enkelt nettverkskabel, og er kompatible med CAT5e/6 nettverkskabler. Høy-oppløsningssignaler kan utvides opp til 100 meter via CAT5e, og ultra-høyoppløsningssignaler- kan utvides opp til 70 meter via CAT6, med null forsinkelse. Produktet støtter infraredreturn-funksjon, noe som gjør fjernkontrollen praktisk. Den har også selvjusterende-evne for nettverkskabler, automatisk justering av oppløsningen for å gi optimale effekter, noe som gjør den enkel og praktisk å bruke. Denne 4k 60Hz HDMI-forlengeren er egnet for videokonferanser, multimedia-sportbarer, multimedieopplæring, digital annonsering, offentlige oppslagstavler og mer.

1. Ved å bruke Cat6-nettverkskabel kan overføringsavstanden til ultra-high-wideo utvides til 100 meter.

2. Den høye-brikken støtter lav ventetid perfekt, og sender ut 4K60Hz ultra-høy-lyd og video synkront, med jevne og klare bilder og stabile signaler.

3. Det vakre aluminiumslegeringshuset har en super-høy ​​varmeavledningseffektivitet, null støy, lav vekt og kan veggmonteres-, noe som gjør den kompakt og solid.

4. Denne 4k 60Hz HDMI-forlengeren Plug and play uten å installere drivere, noe som gjør den enkel å matche innendørsdekorasjon, med høy skjul og enkel installasjon.

◆ Forleng HDMI-overføring opp til 70m via Cat6.

◆ Ultra HD: Støtte videooppløsninger opptil 4K@60Hz.

◆ Unibody aluminiumslegering gir en effektiv varmeavgivelse til levetiden.

◆ Plug & Play: Ingen driverinstallasjon.

◆ Innebygd IR tilbakesendingsfunksjon for å kontrollere kilden fra hvor som helst i hjemmet ditt.

◆ Bruk POC-funksjonen på strøm til enheten.

Innhold



Sender(TX)x1

Mottaker(RX)x1

Bruk Guidex1

Forlengelseskabel for infrarød sender x1 (valgfritt)

Infrarød mottaker forlengelseskabelx1 (valgfritt)

Strømadapter x1



Krav

1. Signalkilde:
En signalenhet med en HDMI-utgangsport, for eksempel en DVD-spiller, Play-stasjon, -dekoder, personlig datamaskin eller PC, etc.

2. Skjerm:
En skjermenhet med en HDMI-inngangsport, for eksempel SDTV, HDTV, projektor osv.

3. Nettverkskabel:
Uskjermet eller skjermet Kategori 5/6 nettverkskabel (UTP/STP CAT5e/6) med standard nettverkskabelkontakter koblet parallelt i begge ender.





Introdusere

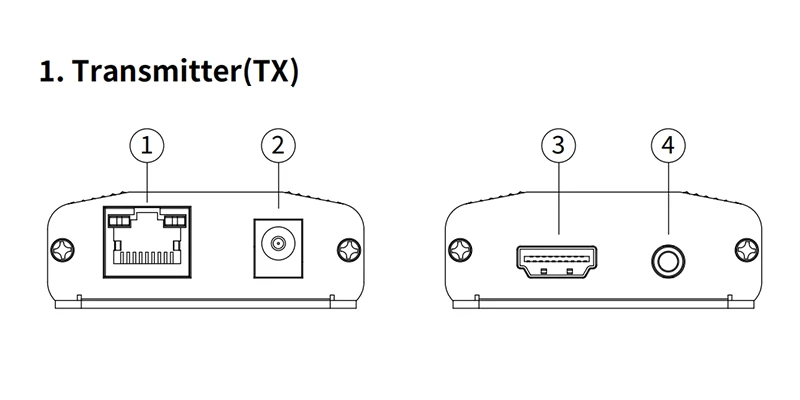

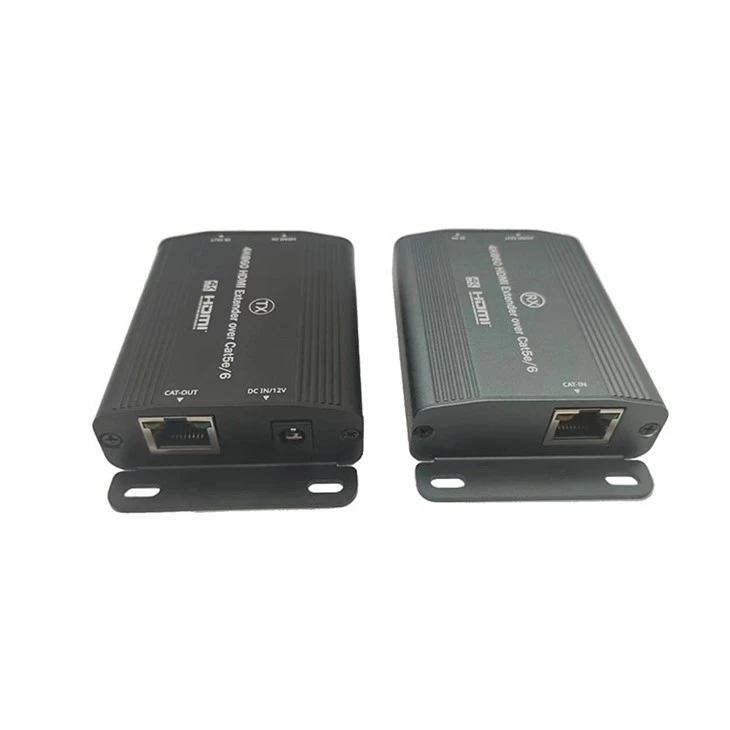

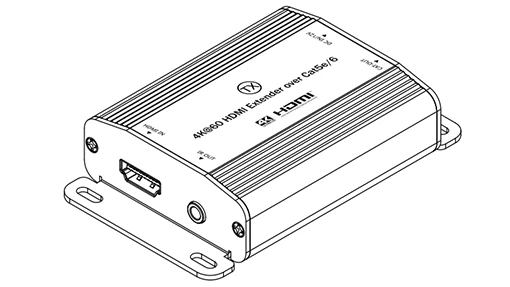

Sender (TX)

①RJ45-utgangsport: Kobler sammen sender (TX) og mottaker (RX) hovedenheter med en nettverkskabel.

②Strøminngangsport: Sett inn standard DC12V/lA-strømadapteren som følger med dette produktet, eller andre standard strømadaptere som oppfyller kravene til nominell spenning.

③HDMl-inngangsport: Kobler signalkildens hovedenhet med
sender (TX) hovedenhet ved hjelp av en HDMl-kabel.

④Forlengelseskabel for infrarød sender: Sett inn den infrarøde senderens forlengelseskabel som følger med dette produktet, og plasser den infrarøde senderen så nær mottakerenheten som mulig for å videresende det infrarøde signalet fra mottakeren.

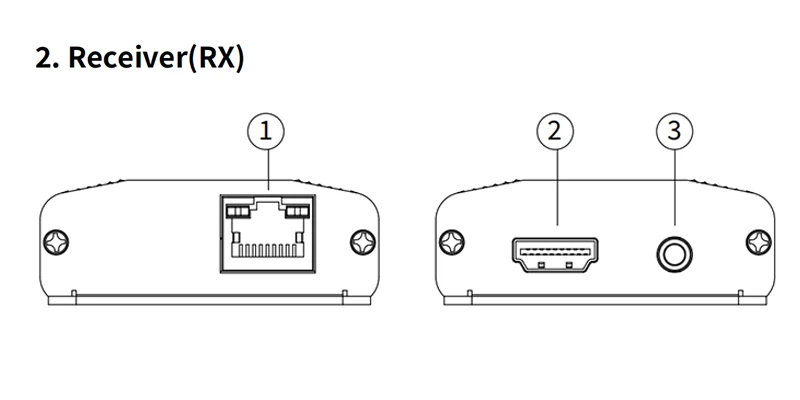

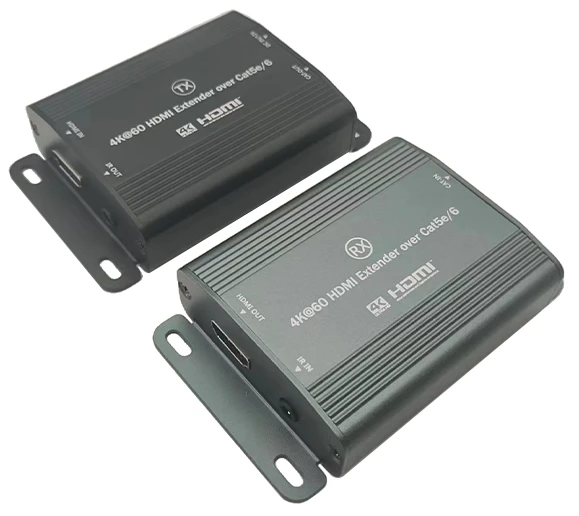

Mottaker (RX)

①RJ45-inngangsport: Kobler sammen sender (TX) og mottaker (RX) hovedenheter med en nettverkskabel.

②HDMlinput-port: Bruker en HDMl-kabel for å koble skjermenheten til mottakerens (RX) hovedenhet.

③Skjøteledning for infrarød mottaker: Kobler til den medfølgende skjøteledningen til den infrarøde mottakeren og bruker fjernkontrollen innenfor rekkevidden til den infrarøde mottakeren.

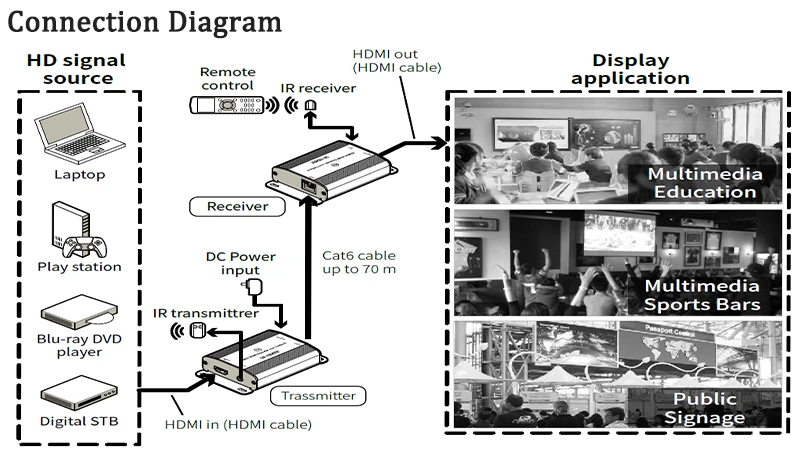

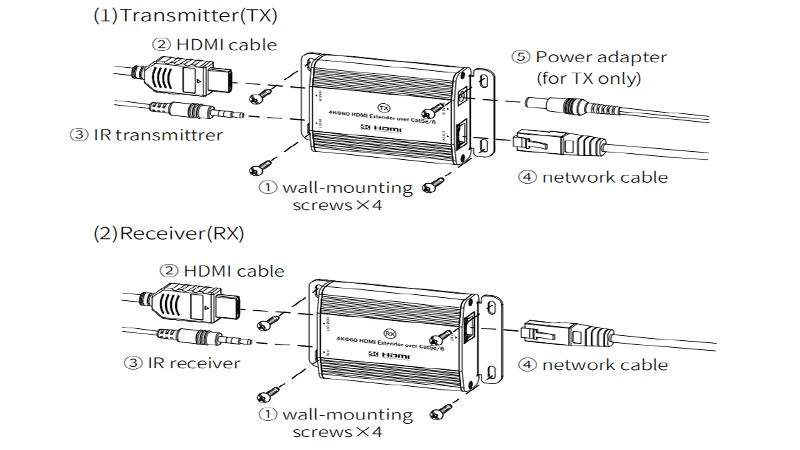

Installasjon og tilkobling

Tilkoblingsinstruksjoner:

①Bruk HDMl-kabler for å koble signalkildeenheten til senderen. ter (TX), og visningsenheten til mottakerens (RX) hovedenhet.

②Bruk en standard nettverkskabel med uskjermet eller skjermet CAT5e/6(UTP/STP) og parallelle ledninger for å koble senderens (TX) hovedenhet til mottakerens (RX) hovedenhet.

③Koble til strømledningen for å starte og fungere automatisk

Infrarød fjernkontroll instruksjoner:

①Koble den infrarøde senderens skjøtekabel til lR OUT-kontakten på senderen (TX) og den infrarøde mottakerforlengelseskabelen til lR INiack på mottakeren (RX).

②Det infrarøde emitterhodet til skjøtekabelen bør plasseres så nært som mulig til det infrarøde mottaksvinduet til signalkildeenheten.

③Bruk den infrarøde fjernkontrollen til signalkildeenheten til å sikte på det infrarøde mottakerhodet som er riktig koblet til mottakeren (RX) for å fjernvalge kanaler og kontrollere avspillingsspor

Spørsmål: TV-skjermen er unormal, flimrer og lyden er
stamming.

A: (1) Sjekk om nettverkskabelen er riktig festet og lengden er innenfor det tillatte området.

(2) Slå av og på TX-enden.

Spørsmål: Det oransje lyset på RJ45-kontakten til RX-enden av mottakeren lyser ikke.

A: (1) Sjekk om nettverkskabelen er en standard nettverkskabel med parallelle tilkoblinger i begge ender.

(2) Sjekk om HDMI-signalinngangen på TX-enden er normal.

(3) Slå av og på TX-enden.

Spørsmål: Det oransje lyset på RJ45-kontakten til RX-enden av mottakeren blinker, men det er ingen bildeutgang.

A: (1)Sjekk om skjermen støtter gjeldende HDMl-signalmodus.

(2) Sjekk om HDMl-kabelen og skjermen er ordentlig festet.

(3) Prøv å koble fra og koble til nettverkskabelen igjen, eller slå av og på TX-enden.
