Beskrivelse

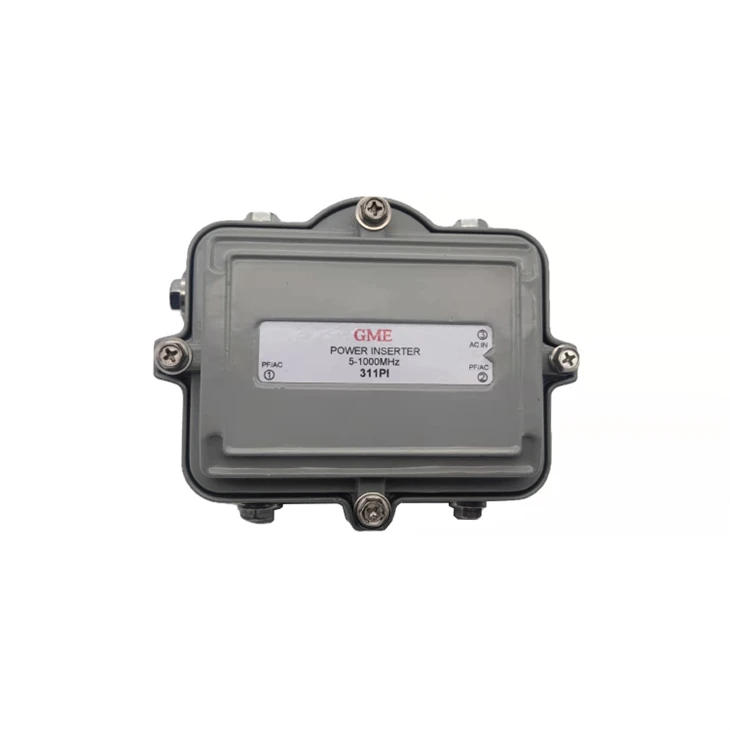

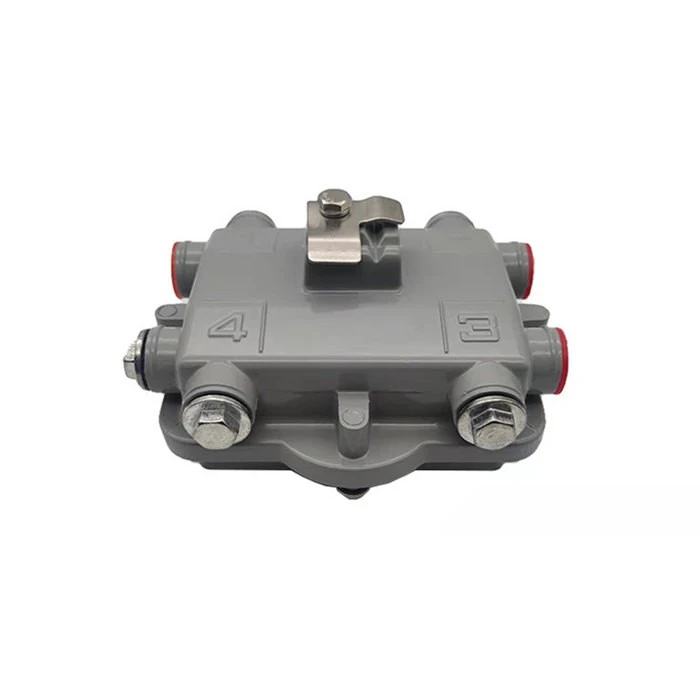

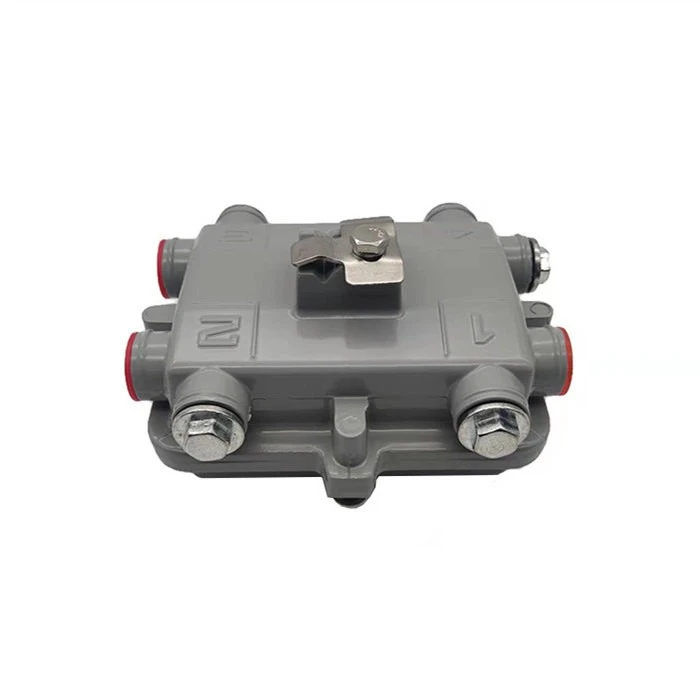

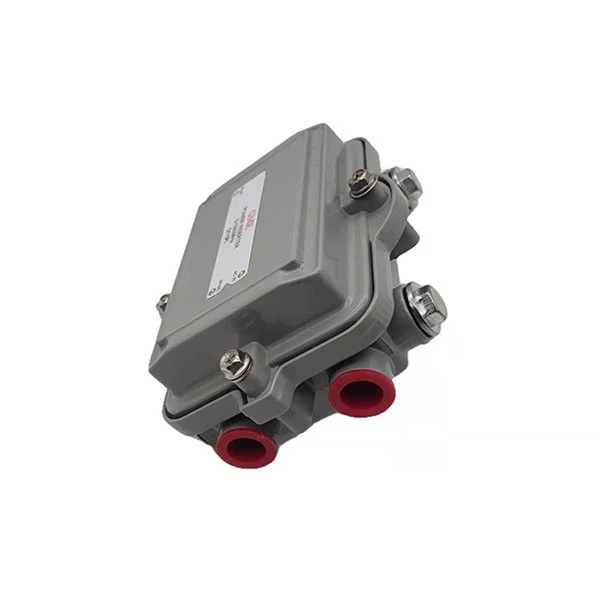

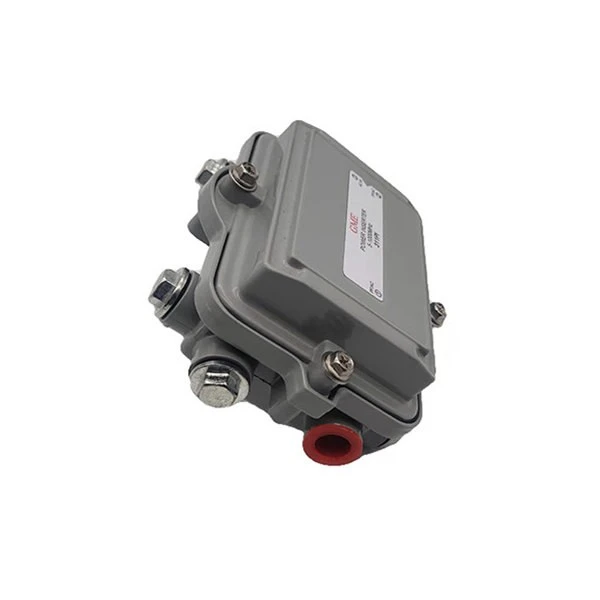

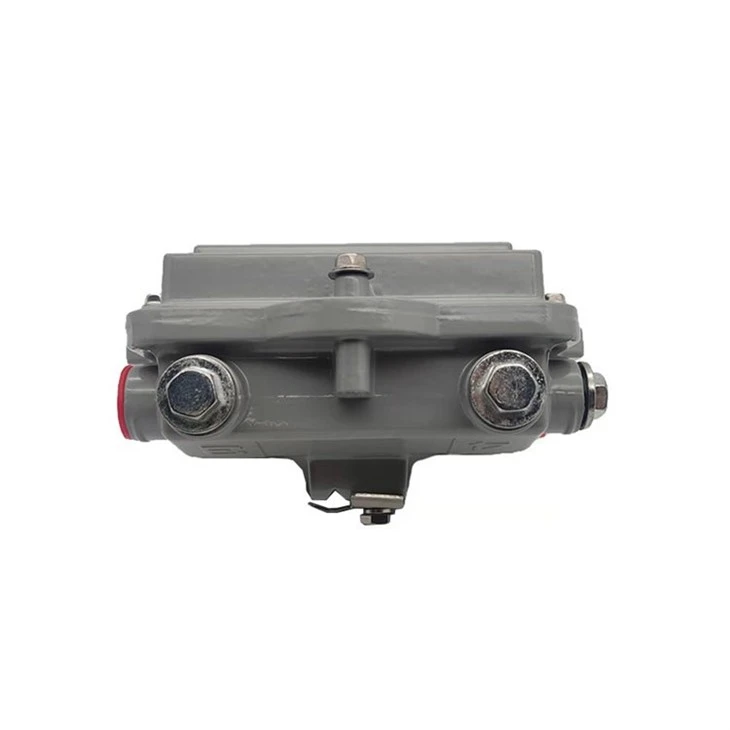

1GHz kabel-TV trunk line Power Inserter er en spesialisert elektronisk enhet designet for kabel-TV-industrien, spesielt brukt i trunk line-systemer for å gi strøm til aktive komponenter. Dens primære funksjon er å sette inn strøm i koaksialkabelnettverket, og sikre riktig drift av forsterkere, repeatere og andre aktive enheter i kabel-TV-distribusjonssystemet.
Nøkkelfunksjoner og funksjonalitet:
Frekvensevne:1GHz kabel-TV Trunk Line Power Inserter er optimalisert for høy-drift, og støtter signaler på opptil 1 gigahertz (GHz). Dette gjør den egnet for moderne kabel-TV-systemer med høye båndbreddekrav.
Strøminnsetting:Materen er utstyrt med muligheten til å injisere strøm inn i koaksialkabelens trunkledning. Dette er avgjørende for å gi den nødvendige elektriske energien til aktive komponenter som distribusjonsforsterkere eller linjeforlengere, for å sikre signalkvalitet og -styrke i hele distribusjonsnettverket.
Funksjoner
◆ CATV Power Inserter 5-1000MHz fullbåndsdrift.
◆ Forniklet messing "F"-kontakt med vanntett beskyttelse.
◆ Vevd metallisk pakning som brukes for å gi høy-RFI.
◆ Full værbestandig forseglet og trådklemme inkludert.
Spesifikasjon
|
Opprinnelsessted: Guangdong, Kina |
|||
|
Modellnummer: GDINS-002 (311PI) |
|||
|
PUNKT |
TYPISK |
QC GRENSE |
TESTBETINGELSER |
|
1. FREKVENS. SPEKTER |
|
|
5 - 1000 MHz |
|
2. INNSETNINGSTAP |
- 0.5 dB |
-1,0 dB MAKS. |
5 - 40 MHz |
|
- 0.5 dB |
-1,0 dB MAKS. |
41 - 470 MHz |
|
|
- 0.8 dB |
-1,0 dB MAKS. |
471 - 860 MHz |
|
|
- 1.0 dB |
-1,5 dB MAKS. |
861 - 1000 MHz |
|
|
3. ISOLASJON (RF TIL AC) |
-60 dB |
-58 dB MIN. |
5 - 40 MHz |
|
-50 dB |
-45 dB MIN. |
41 - 470 MHz |
|
|
-45 dB |
-40 dB MIN. |
471 - 860 MHz |
|
|
-40 dB |
-35 dB MIN. |
861 - 1000 MHz |
|
|
4. RETURTAP (RF-PORT) |
-20 dB |
-18 dB MIN. |
5 - 40 MHz |
|
-20 dB |
-18 dB MIN. |
41 - 470 MHz |
|
|
-20 dB |
-18 dB MIN. |
471 - 860 MHz |
|
|
-18 dB |
-16 dB MIN. |
861 - 1000 MHz |
|
|
5. AC PASS |
|
12A MAKS |
AC TIL RF |

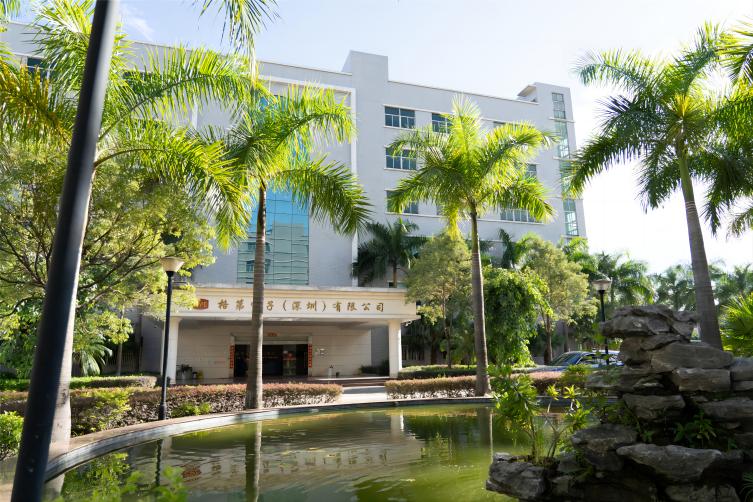

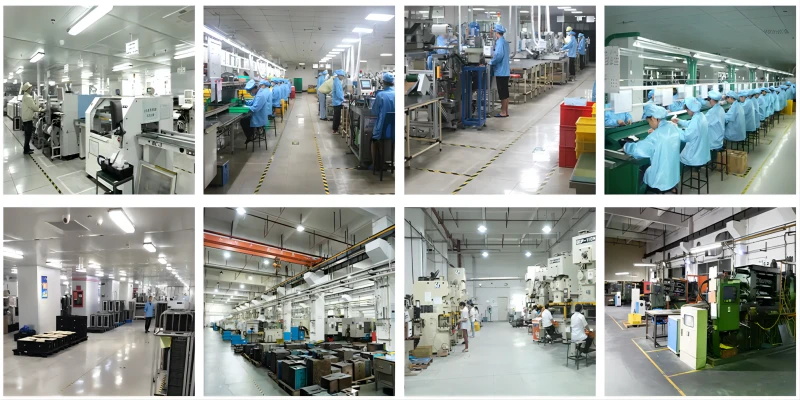

Goodmind Electronics (Shenzhen) Co., Ltd. ble etablert i 1992 med fokus på TV-kringkastingssystem, egen vertikal integrert produksjonsevne med erfarent og profesjonelt ingeniørteam som tilbyr ODM-tjenester for kabel-/satellitt-/jordbaserte/IPTV-kringkastingssystemprodukter
Hvordan fungerer en CATV-strøminnlegger?
CATV-strøminnleggeren er vanligvis koblet inline med koaksialkabelen. Den injiserer DC (Direct Current) strøm inn i kabellinjen, som deretter brukes til å drive de aktive komponentene som forsterkere. Dette gir mulighet for signalforsterkning og distribusjon over lange avstander.
Hva er de vanlige bruksområdene til CATV-strøminnleggere?
CATV-strøminnleggere brukes ofte i kabel-TV-systemer for å gi strøm til linjeforsterkere, distribusjonsforsterkere og andre aktive komponenter. De brukes til å øke og opprettholde signalstyrken over lange kabelstrekninger eller i områder med svakt signalmottak.
Hvilke typer CATV-strøminnleggere er tilgjengelige?
CATV-strøminnleggere kommer i forskjellige typer og konfigurasjoner avhengig av den spesifikke applikasjonen og kravene til kabel-TV-systemet. De kan variere når det gjelder utgangseffekt, frekvensområde, antall utganger og andre funksjoner.
FAQ
Spørsmål: Er CATV-strøminnleggere kompatible med alle kabel-TV-systemer?
A: CATV-strøminnleggere er generelt designet for å være kompatible med standard kabel-TV-systemer. Kompatibiliteten kan imidlertid variere avhengig av faktorer som systemets frekvensområde, typen forsterkere som brukes og andre systemspesifikasjoner. Det er viktig å sikre at strøminnleggeren er kompatibel med de spesifikke kravene til ditt kabel-TV-system.
Spørsmål: Hva bør jeg vurdere når jeg velger en CATV-strøminnlegger?
A: Når du velger en CATV-strøminnlegger, bør du vurdere faktorer som strømkravene til forsterkerne, frekvensområdet til kabel-TV-systemet, antall utganger som trengs og eventuelle spesifikke funksjoner som kreves for applikasjonen din. Det er også viktig å sikre kompatibilitet med ditt eksisterende utstyr og systemspesifikasjoner.
Spørsmål: Er det noen installasjonshensyn for CATV-strøminnleggere?
A: Når du installerer en CATV-strøminnlegger, sørg for at den er koblet inline med koaksialkabelen i riktig retning. Følg produsentens instruksjoner for riktig installasjon og sørg for at alle tilkoblinger er sikre. Vurder i tillegg faktorer som jording og overspenningsvern for å beskytte utstyret ditt og sikre pålitelig drift.
