Kjerne for overføring av RF-signal til fiber: En fullstendig forklaring av prinsippet for konvertering av analogt signal til fiber
I scenarier for overføring av RF-signaler (radiofrekvens) plages du ofte av disse problemene: alvorlig signaldempning etter lang-overføring, signalforvrengning forårsaket av elektromagnetisk interferens og store og kostbare kabler? Enten det er kommunikasjonsbasestasjoner, radioastronomiutstyr, industriell kontroll eller radio- og fjernsynssystemer, er stabil overføring av RF-signaler et kjernekrav-og RF-signal til fiberoptisk overføringsteknologi er nøkkelen til å løse disse smertepunktene. I dag vil vi populært bryte ned kjernelogikken: hvordan analoge RF-signaler konverteres til fiberoptiske signaler for å oppnå interferens-fri, lang-avstands- og høy-overføring.
Først er det nødvendig å avklare en kjernepremiss: fiberoptisk overføring bærer optiske signaler, mens RF-signalene våre er analoge elektriske signaler, og de to er ikke direkte kompatible. Derfor er essensen av analog signal-til-fiber-konvertering å fullføre to konverteringer: "analogt elektrisk signal → optisk signal → analogt elektrisk signal", og deretter realisere effektiv signaloverføring gjennom de lave-tap- og anti-interferensegenskapene til optisk fiber-som også er kjernelogikken til våre RF-signal til fiberoptiske produkter. Hele prosessen er hovedsakelig delt inn i 5 nøkkeltrinn, som hver bestemmer kvaliteten på signaloverføringen. Vi vil forklare dem i detalj kombinert med selve utformingen av produktet.
Trinn 1: Analog RF-signalforbehandling - Eliminer interferens og optimaliser signalkvaliteten
Originale analoge RF-signaler (som radiofrekvenssignaler fra basestasjoner og deteksjonssignaler fra radarer) blandes ofte med støy og forstyrrelser. Direkte konvertering vil føre til forvrengning av optiske signaler og påvirke overføringseffekter. Derfor, før de går inn i konverteringslenken, vil produktene våre først forhåndsbehandle de analoge RF-signalene, som også er grunnlaget for å sikre overføringsfidelitet.
Forbehandling omfatter hovedsakelig to kjerneoperasjoner: For det første signalforsterkning, som forsterker svake RF-signaler til en styrke som er egnet for konvertering gjennom en høy-presisjonsforsterker for å unngå konverteringsfeil på grunn av svake signaler; for det andre, filtrering og rensing, som bruker en profesjonell filtreringsmodul for å filtrere ut irrelevante støy- og interferenssignaler og beholde rene effektive RF-signaler. Våre produkter tar i bruk tilpasset filtreringsteknologi, som nøyaktig kan tilpasse seg RF-signalfrekvensbåndet på 5MHz til 6GHz, og sikrer renheten til de forhåndsbehandlede signalene og forbereder seg på påfølgende konvertering.
Trinn 2: Elektro-Optisk konvertering (E/O) - "Oversett" analoge elektriske signaler til optiske signaler
Dette er kjernetrinnet i hele konverteringsprosessen og den tekniske kjernen i produktene våre. Enkelt sagt er det å konvertere de forhåndsbehandlede analoge RF-elektriske signalene til optiske signaler som kan overføres i optiske fibre gjennom elektro-optiske konverteringsenheter-tilsvarer å sette et "strøk med lys" på de elektriske signalene, slik at de kan oppnå lang-overføring med fordelene til optiske fibre.

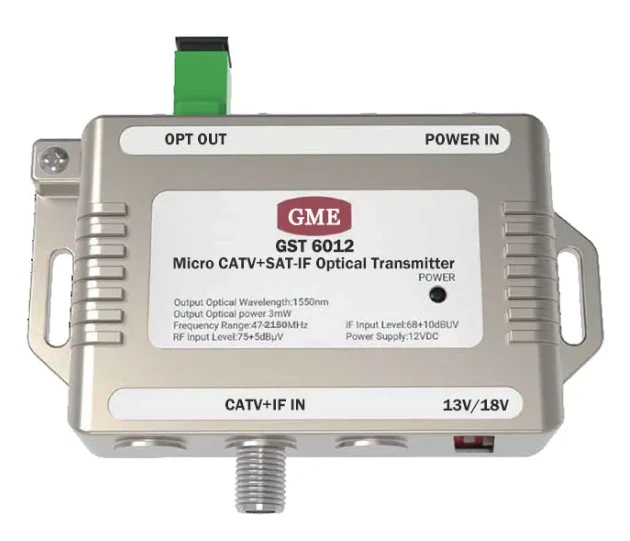

Produktene våre bruker høy-linearitets DFB-laserdioder som kjerneelektro-optiske konverteringsenheter, og deres arbeidsprinsipp er basert på "Intensity Modulation (IM)"-teknologi: drivstrømmen til laseren moduleres direkte av det elektriske signalet, slik at intensiteten til den optiske utgangseffekten endres synkront med RF-amplituden til det skarpe lyset ved bruk av{2} simulerer lydhøyden, tilsvarer intensitetsendringen av lys fullstendig endringsloven til det originale RF-signalet, og realiserer nøyaktig kartlegging av "elektrisk signal → optisk signal". Fordelen med denne modulasjonsmetoden er rask responshastighet og liten signalforvrengning, som kan maksimere oppbevaringen av de originale egenskapene til analoge RF-signaler, spesielt egnet for scenarier med høye krav til signaltroskap, som radioastronomi og satellittkommunikasjon.
Samtidig har produktene våre en innebygd -temperaturkompensasjonsfunksjon, som effektivt kan oppveie virkningen av omgivelsestemperaturendringer på laseren, og sikre stabiliteten til optiske signaler. Selv i ekstreme miljøer fra -40 grader til +70 grader, kan den stabilt fullføre elektro-optisk konvertering.
Trinn 3: Fiberoptisk overføring - En interferens-Gratis, lite-tap "Signal Channel"
Etter elektro-optisk konvertering kobles det optiske signalet inn i fiberkjernen og starter langdistanseoverføring. Fordelen med dette trinnet er kjernen i fiberoptisk overføring forskjellig fra tradisjonell kabeloverføring: optisk fiber bruker prinsippet om total refleksjon av lys for å begrense det optiske signalet til å forplante seg inne i fiberkjernen. Brytningsindeksen til fiberkjernen er litt høyere enn for kledningen, noe som sikrer at det optiske signalet ikke vil lekke og gir effektiv overføring.
Sammenlignet med tradisjonelle koaksialkabler har fiberoptisk overføring tre uerstattelige fordeler, som også er nøkkelen for våre produkter for å løse kundenes smertepunkter: For det første lavt tap. I 1550nm-båndet er overføringstapet for optisk fiber bare ca. 0,2dB/km, som er mye lavere enn tapet av koaksialkabler som ofte er flere dB/m. Selv om det sendes i flere titalls eller til og med hundrevis av kilometer, vil ikke signalet bli vesentlig dempet; for det andre, sterk anti-interferens. Optisk fiber er et dielektrisk materiale, som er fullstendig immun mot elektromagnetisk interferens (EMI) og radiofrekvensinterferens, spesielt egnet for tøffe interferensmiljøer som industri og militær; tredje, lett vekt. Diameteren til en enkelt optisk fiber er bare 125 mikron, noe som er mye lettere enn koaksialkabler, noe som i stor grad reduserer vanskeligheten og kostnadene ved kabling.
Produktene våre er kompatible med SM28 enkel-optisk fiber og støtter Wavelength Division Multiplexing (WDM)-teknologi, som kan realisere fler-kanals RF-signaloverføring gjennom en enkelt optisk fiber, noe som forbedrer overføringseffektiviteten ytterligere, reduserer ledningskostnader og tilpasser applikasjonsbehov i flere-scenarioer.
Trinn 4: Fotoelektrisk konvertering (O/E) - "Gjenopprett" optiske signaler til analoge elektriske signaler
Når det optiske signalet når mottakerenden, må det konverteres tilbake til det originale analoge RF-elektriske signalet gjennom fotoelektrisk konvertering, slik at det kan gjenkjennes og brukes av terminalutstyr (som basestasjoner, radarer og skjermer). Dette trinnet er den omvendte prosessen med elektro-optisk konvertering, som også krever høy-presisjonsenheter for å sikre kvaliteten på restaureringen.

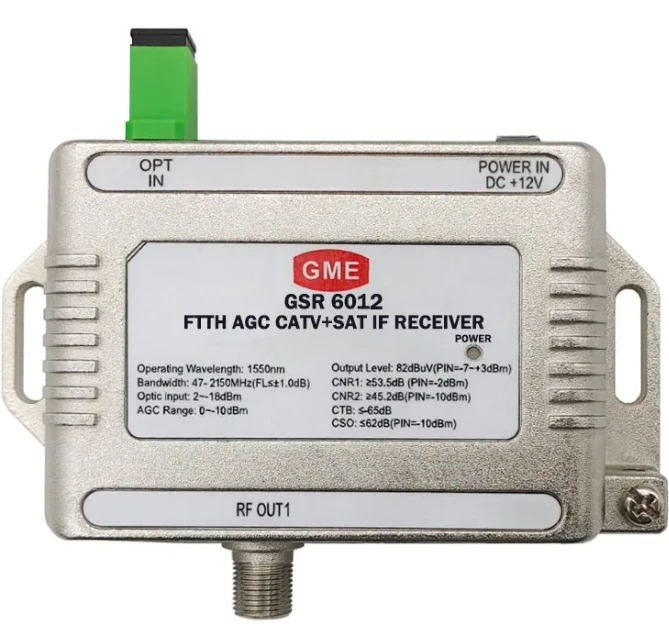

Produktene våre bruker høy-følsomme fotodetektorer (PIN-fotodioder eller skredfotodioder APD) som kjernekonverteringsenheter. Deres funksjon er å konvertere intensitetsendringen til optiske signaler til korresponderende elektriske signaler (fotogenerert strøm)-jo sterkere optisk kraft, desto større er generert strøm, som fullstendig tilsvarer signalendringsloven til sendeenden. Det konverterte elektriske signalet vil bli ytterligere forsterket av en lav-støyforsterker for å sikre at signalstyrken oppfyller kravene til terminalutstyr, og samtidig undertrykke støyinterferens for å unngå forvrengning av det gjenopprettede signalet.
Trinn 5: Signalpost-Behandler - nøyaktig restaurering for å tilpasse seg terminalbehov
Etter fotoelektrisk konvertering, må det analoge RF-elektriske signalet gjennom det siste etter{0}}behandlingstrinnet før det virkelig kan tas i bruk. Etter-behandling inkluderer hovedsakelig signalforming og forsterkningskalibrering: formingsmodulen korrigerer mindre forvrengninger som kan oppstå under signaloverføring for å sikre at signalbølgeformen er fullstendig konsistent med det opprinnelige signalet; forsterkningskalibreringsmodulen justerer signalforsterkningen til området tilpasset terminalutstyret for å unngå utstyrsfeil forårsaket av overdreven eller utilstrekkelig signalstyrke.
Produktene våre støtter Automatic Gain Control (AGC), som automatisk kan justere forsterkningsparametere i henhold til overføringsavstand og signalstyrke uten manuell inngripen, noe som i stor grad forbedrer brukervennligheten og sikrer-langsiktig stabilitet og konsistens av signaler.
Hvorfor velge våre RF-signal til fiberoptiske produkter?
Når du forstår prinsippet for analog signal-til-fiber-konvertering, er det ikke vanskelig å finne ut at hvert trinn i konverteringsprosessen er avhengig av høy-presisjonsenheter og optimert design-, og dette er kjernekonkurransen til produktene våre. Oppsummert gjenspeiles våre fordeler i tre aspekter:
Høy-overføring: Ved å ta i bruk høy-linearitetslasere og fotodetektorer, kombinert med presis filtrering og forsterkningskontroll, kan det falske-frie dynamiske området nå 100dBm/H2/3, maksimere bevaringen av de originale egenskapene til analoge RF-signaler og unngå forvrengning;
Stabilitet og pålitelighet: Innebygde-temperaturkompensasjons- og automatiske forsterkningskontrollfunksjoner, tilpasser seg et bredt temperaturområde og komplekse miljøer, støtter langdistanseoverføring på opptil 20 km uten repeatere, med tap mindre enn 0,4dB/km, og oppfyller de harde kravene i ulike scenarier som industri, kommunikasjon og militær;
Fleksibel tilpasningsevne: Dekker et frekvensområde på 5MHz til 6GHz, støtter enkelt-modus optisk fiber og WDM-teknologi, og tilbyr tilpassede løsninger i henhold til kundens behov, tilpasset ulike applikasjonsscenarier som 5G-basestasjoner, radioteleskoper, radio og fjernsyn og radarer.
Enten du trenger å løse problemet med dempning av RF-signaloverføring over lange avstander eller bli kvitt problemer med elektromagnetisk interferens, er analog signal-til-fiberoptisk-teknologi den optimale løsningen-og våre RF-signal-til-fiberoptiske produkter er modne løsninger som implementerer dette prinsippet, og hjelper deg å oppnå effektiv, stabil og lav-signaloverføring.
Hvis prosjektet ditt står overfor utfordringer med RF-signaloverføring og du ønsker å vite hvordan produktene våre kan tilpasse seg dine spesifikke behov, vennligst kontakt oss for å få detaljerte tekniske løsninger og produktparametere, og la oss bruke profesjonell teknologi for å eskortere signaloverføringen din.
