I operatørutstyrsrom blinker rader med indikatorlamper for OLT-enheter rytmisk, mens inne i de svake-aktuelle kabinettene i boliger og bedrifter tjue kilometer unna, fungerer en enhet som integrerer fiberoptisk konvertering, ruting og svitsjing, trådløs dekning, taleoverføring og fjernsynssignaldistribusjon, og bryter ned i alle gigabit-tjenestene som husstanden trenger.
Ingeniør Li, en teknisk veileder hos en bredbåndsoperatør i Shenzhen, håndterer dusinvis av slike enheter hver uke. Han peker på en hvit rektangulær enhet og sier:
"Dagens optiske modem er helt forskjellig fra det det var for fem år siden. Før var det bare en enkel 'optisk-til-elektrisk' konverteringsboks. Se nå på denne ene-fiberoptiske inngangen, som samtidig sender ut gigabit kablede tilkoblinger, trådløs Wi-Fi, høylinje-TV{6}}.
01 Technical Fusion: Kjernesammensetningen til moderne XPON ONU
Fiberoptiske aksessnettverk gjennomgår en dyp transformasjon fra enkelt-funksjon til multi-tjenesteintegrasjon. I de tidlige dagene av Fiber-til--Hjem-distribusjonen (FTTH) møtte brukere ofte en rekke enheter: optiske modemer, rutere, telefongatewayer og TV-signalomformere.
Disse enhetene tok ikke bare plass, men økte også installasjonskompleksiteten og potensielle feilpunkter. Fremveksten av multifunksjons XPON ONU adresserer dette smertepunktet.
XPON er en samlebetegnelse for GPON og EPON. GPON, basert på ITU-T G.984-serien med standarder, gir asymmetriske overføringskapasiteter på 2,5 Gbps nedstrøms og 1,25 Gbps oppstrøms, og støtter et splittingsforhold på opptil 1:128 og en dekningsradius på 20 kilometer.
Denne teknologien gir et tilstrekkelig båndbreddegrunnlag for multifunksjons-ONUer, og gjør det mulig for dem samtidig å utføre ulike tjenester som høy-hastighetsinternett, høy-video og talekommunikasjon.
Integrerte ONUer, utstyrt med 4 Gigabit Ethernet-porter, 2 tradisjonelle telefongrensesnitt, CATV RF-utgang og WiFi5 trådløs funksjonalitet, har blitt den foretrukne terminalformen for operatører som promoterer "triple-play"-tjenester.
02 Komplett oversikt over enhetsspesifikasjoner: Maskinvareplanen til multifunksjons XPON ONU

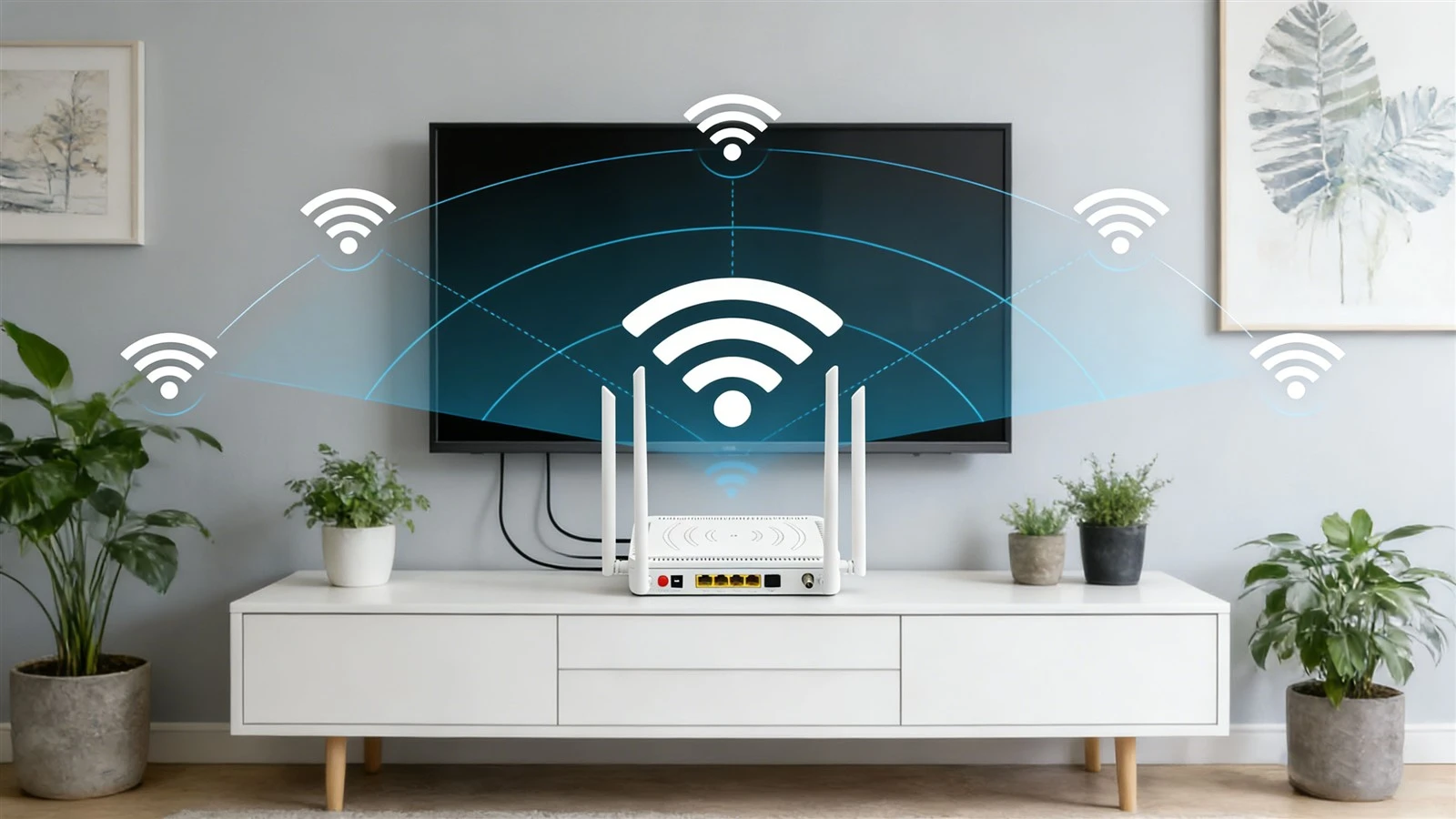

For å forstå hvordan en slik multifunksjonsenhet fungerer, er det først nødvendig å dissekere maskinvarearkitekturen og grensesnittkonfigurasjonen. En typisk4GE CATV POTS WiFi5 ONUtar i bruk en svært integrert brikkesettløsning, som har plass til flere funksjonelle moduler i et kompakt chassis.
Bakpanelet på enheten inkluderer vanligvis følgende nøkkelgrensesnitt: én SC/APC fiberoptisk inngangsport som bruker Wavelength Division Multiplexing (WDM) teknologi; fire 10/100/1000M automatisk-sensor Ethernet-porter; to RJ11-telefongrensesnitt; én CATV RF-utgang (F-kontakt).
Fra et internt arkitekturperspektiv er kjernen i enheten hovedkontrollbrikken, ansvarlig for protokollkonvertering, pakkebehandling og systemadministrasjon. GPON-modulen håndterer optisk-til-elektrisk konvertering og protokollbehandling, i samsvar med ITU-T G.984.x-standardene.
De fire Gigabit Ethernet-portene er koblet til via en svitsjbrikke, og støtter Layer 2-funksjoner som VLAN-partisjonering, portisolasjon og trafikkkontroll. Stemmemodulen gir POTS-grensesnitt, som støtter SIP- eller MGCP-protokoller for å konvertere IP-talesignaler til analoge telefonsignaler.
CATV-modulen mottar fjernsynssignaler med en bølgelengde på 1550nm gjennom en uavhengig fotodetektor, som deretter forsterkes og filtreres før de sendes ut som RF-signaler. WiFi5-modulen, basert på 802.11ac-standarden, gir trådløs dekning i 5GHz-frekvensbåndet.
Disse modulene jobber sammen for å oppnå en svært integrert design av enkelt-fiberinngang og multi-tjenesteutgang.
03 Kunsten å tildele båndbredde: Den intelligente bæremekanismen for fire typer tjenester
Den største utfordringen for multifunksjons-ONUer er hvordan man rimelig kan allokere begrenset uplink-båndbredde for å sikre kvaliteten på tjenesten for ulike typer trafikk. Det er her Dynamic Bandwidth Allocation (DBA)-teknologi kommer inn i bildet.
I GPON-systemer bruker nedstrømsretningen en kringkastingsmetode, der data sendt av OLT mottas av alle ONU-er, men bare ONU-en som samsvarer med LLID-en behandler den. Oppstrømsretningen bruker Time Division Multiple Access (TDMA), med hver ONU som sender data i et angitt tidsvindu.
Multifunksjons ONU-er sikrer tjenestekvalitet for kritisk trafikk gjennom trafikkflytklassifisering og prioritetsmerking. Enheten kategoriserer vanligvis trafikk i flere faste prioritetsnivåer: taletrafikk har høyeste prioritet, etterfulgt av CATV-videostrømmer, deretter internettdata og til slutt styringssignalering.
Spesielt når det gjelder båndbreddeallokering, selv når den totale opplinkbåndbredden er fullt utnyttet, reserverer systemet minst 64 Kbps med dedikert kanal for taletrafikk, og sikrer at samtaler ikke påvirkes av datanedlastinger. Videotrafikk er optimalisert gjennom multicast-teknologi og IGMP Snooping for å unngå at flere kopier av det samme innholdet opptar båndbredde på opplinken.
Den trådløse WiFi5-modulen, som en utvidelse av det kablede nettverket, følger også prioriterte prinsipper i sin interne planlegging. MU-MIMO-teknologien til 802.11ac-standarden gjør at ONU kan overføre data til flere trådløse klienter samtidig, noe som forbedrer utnyttelsen av trådløst spektrum.
04 Utforsker applikasjonsscenarier: Omfattende dekning fra hjem til små og mikrobedrifter
Utformingen av slike multifunksjons-ONUer tar hensyn til et bredt spekter av bruksscenarier, fra vanlige husholdninger til små bedrifter og butikker, hvor de kan finne nytten.
I et hjemmemiljø kan én enhet dekke alle nettverksbehov: etter fiberoptisk tilgang kan de fire Gigabit Ethernet-portene kobles til henholdsvis en smart-TV, spillkonsoll, NAS-lagring og datamaskin; WiFi5 trådløst nettverk dekker hele hjemmet, og støtter flere smarttelefoner og nettbrett for jevn internettilgang samtidig; CATV-utgang kobles til en TV--toppboks for å se på HD-TV-kanaler-; de to telefongrensesnittene kan brukes for fasttelefoner og faksmaskiner.
I scenarier for små bedrifter kan enhetens kablede porter utvides via brytere for å koble til flere kontordatamaskiner og nettverksutstyr. VLAN-funksjonalitet lar bedrifter dele nettverksområder for forskjellige avdelinger, og portisolering forbedrer intern nettverkssikkerhet.
Talefunksjonen gir et-billig internt telefonsystem for bedrifter, mens CATV-grensesnittet forblir praktisk på steder som krever tilgang til økonomiske nyheter eller overvåkingskanaler. Det trådløse WiFi5-nettverket dekker mobilkontorets behov innenfor kontorområdet.
For miljøer med flere-leietakere som hoteller og studentleiligheter, kan operatører sentralt konfigurere et stort antall ONUer gjennom TR-069-plattformen for ekstern administrasjon, noe som muliggjør batch-tjenesteaktivering og feildiagnose, noe som reduserer drifts- og vedlikeholdskostnadene betydelig.
05 Hensyn til teknologivalg: Plasseringen av WiFi5 i dagens trådløse miljø
Ettersom WiFi6 og til og med WiFi7 gradvis blir populære, er det fortsatte valget av WiFi5-moduler i multifunksjons-ONUer basert på praktisk produktposisjonering og markedshensyn.
WiFi5, basert på 802.11ac-standarden, fokuserer på 5GHz-frekvensbåndet, og oppnår teoretiske hastigheter på opptil 3,5 Gbps gjennom 256-QAM-modulasjon og en maksimal kanalbredde på 160MHz. For de fleste hjemmeapplikasjonsscenarier er denne ytelsen allerede tilstrekkelig.
Sammenlignet med WiFi6, er den største mangelen på WiFi5 mangelen på OFDMA-teknologi og omfattende støtte for både uplink og downlink MU-MIMO, noe som betyr at WiFi5s nettverkseffektivitet og latency ytelse er dårligere enn WiFi6 når flere enheter er tilkoblet samtidig.
Å integrere WiFi5 i multifunksjons-ONUer er et kostnads-ytelsesbalansevalg. For budsjett-sensitive store-operatøranskaffelser forblir modenhet og kostnadseffektivitet-til WiFi5-moduler attraktive.
I faktiske distribusjoner blir den trådløse funksjonaliteten til slike ONU-er ofte posisjonert som "grunnleggende dekning". Hvis brukere har høyere trådløse krav, kan de koble til mer profesjonelle WiFi6- eller Mesh-rutere via Ethernet-portene. Denne lagdelte designen kontrollerer terminalkostnadene samtidig som den beholder fleksibiliteten for nettverksoppgraderinger.
Det er verdt å merke seg at noen avanserte ONU-er har begynt å integrere WiFi6-moduler, men til tilsvarende høyere priser. Ettersom WiFi6-brikkekostnadene reduseres i fremtiden, forventes det at flere multifunksjons-ONUer vil oppgradere sine trådløse standarder.
Med den fortsatte populariseringen av fiberoptisk tilgang, omformer denne multifunksjons XPON ONU stille formen på operatørterminalutstyr. I telekommunikasjonsoperatørenes varehus er optiske modemer av forskjellige modeller pent stablet, mens integrerte enheter som kombinerer 4GE, CATV, POTS og WiFi5 opptar stadig mer plass.
Disse enhetene er ikke bare krystalliseringen av teknologi, men også legemliggjørelsen av forretningsstrategier-operatører låser inn flere tjenester for brukere gjennom én enkelt terminal, mens brukere nyter fordelen med en-ett-stopp-løsning.
