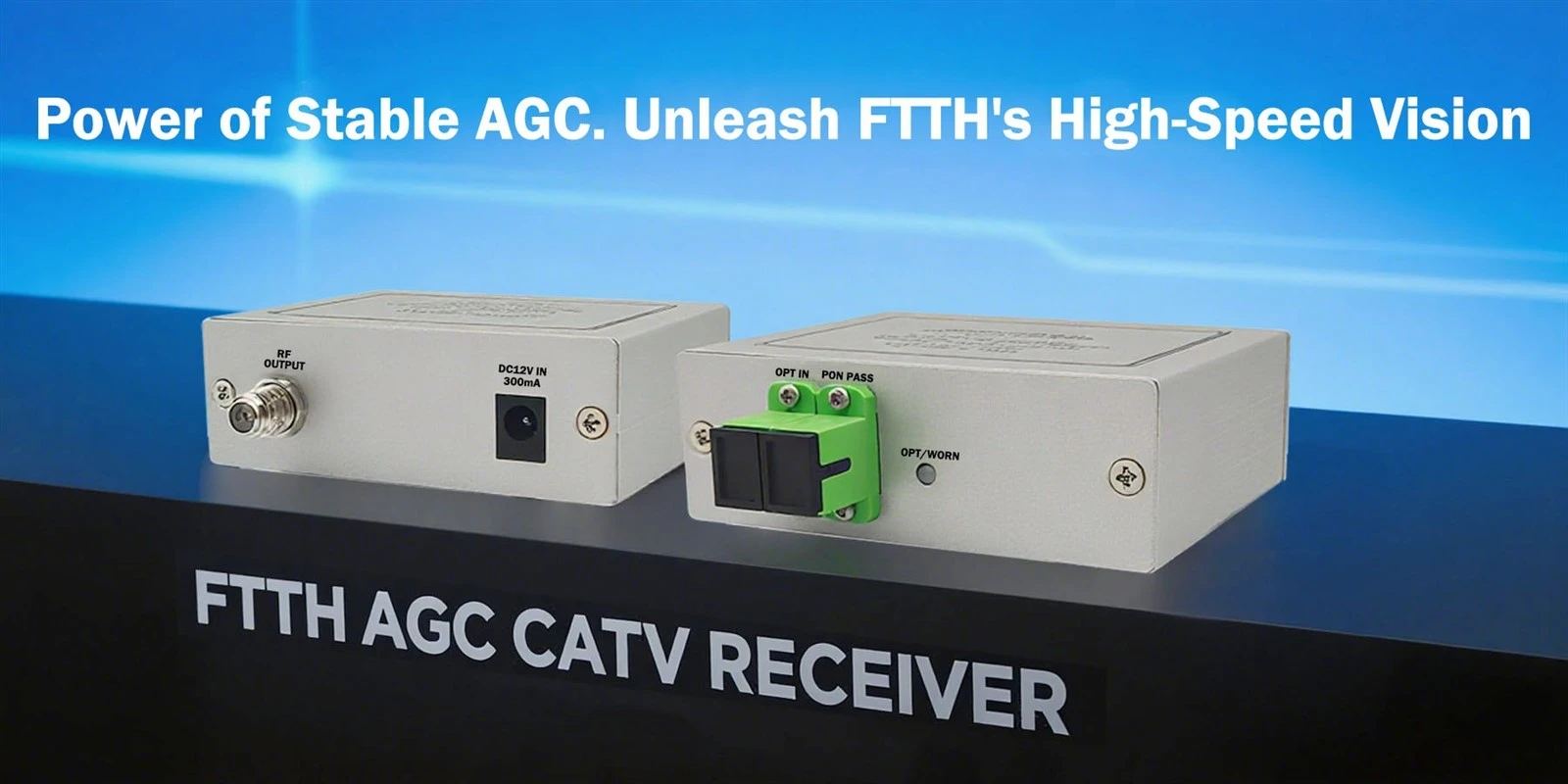

FTTH AGC CATV-mottakeren er en kjerneterminalenhet i moderne fiber-til--hjemmenettverk (FTTH), og tjener de doble rollene som en "optisk signaloversetter" og en "signalstabilisator." Dens kjerneoppgave er å effektivt og pålitelig separere og konvertere den sammensatte optiske bølgen-som bærer høy-internettdata og høy-TV-signaler med høy-kvalitet som sendes gjennom en enkelt fiber-til elektriske signaler som kan brukes direkte av standardutstyr i husholdningen. Det følgende er en omfattende og -dypende beskrivelse av dens tekniske detaljer, arbeidsmekanismer og betydning.
I. Kjernefunksjon og posisjonering
I et typisk Triple-play FTTH-nettverk må en enkelt droppfiber sende samtidig:
Nedstrøms datasignal:Bruker vanligvis bølgelengden på 1490nm, for internettilgang, VoIP, etc.
Oppstrøms datasignal:Bruker vanligvis 1310nm bølgelengde, for brukeropplastingsdata.
Nedstrøms CATV-videosignal:Bruker vanligvis bølgelengden på 1550nm for overføring av analoge og digitale TV-programmer.
DeFTTH AGC CATV mottakerer spesielt ansvarlig for å behandle 1550nm bølgelengde CATV videosignal. Den trekker ut dette optiske signalet nøyaktig fra fiberen, konverterer det til et elektrisk radiofrekvenssignal (RF) og sender det ut via koaksialkabel til TV-er eller -dekoder. Den er innebygd-Automatic Gain Control (AGC)er nøkkelen til å sikre brukeropplevelsen. Den kompenserer automatisk for svingninger i optisk inngangseffekt forårsaket av faktorer som fiberlinjeavstand, bøyning eller endringer i omgivelsestemperaturen, og garanterer at RF-signalnivået til TV-en forblir konstant. Dette forhindrer bildeproblemer som snø, mosaikkmønstre eller avbrudd.
II. Inngående-Dybdeanalyse av nøkkelkomponenter og teknologier
1. Optisk front-og WDM-filter
Presisjonsfiltrering:Enheten integrerer et-høyytelses Wavelength Division Multiplexing-filter (WDM). Passbåndkarakteristikkene er svært optimalisert for bølgelengden på 1550nm, noe som muliggjør nøyaktig separasjon av det optiske 1550nm CATV-signalet fra de blandede 1310/1490/1550nm optiske signalene med svært lavt innsettingstap og krysstale. Det sikrer også at datakanalens optiske signaler går gjennom uten tap (til det påfølgende ONU/optiske modemet for behandling).
Fotodetektor (PIN eller APD):Dette er "øyet" til mottakeren. Den konverterer det separerte 1550nm optiske signalet til et svakt elektrisk signal. For lang-avstandsscenarier med høy-effektinngang kan en Avalanche Photodiode (APD) brukes på grunn av dens interne forsterkning og høyere følsomhet.
2. Den nøyaktige driften av det automatiske forsterkningskontrollsystemet (AGC).
AGC-systemet er det "intelligente hjertet" til hele enheten, og fungerer som en kontinuerlig tilbakemelding med lukket-sløyfe:
Signalgjenkjenning:Systemet overvåker kontinuerlig RF-signalnivået etter fotoelektrisk konvertering og innledende forsterkning.
Sammenligning og feilgenerering:Den sammenligner det oppdagede signalnivået med et forhåndsinnstilt, ideelt referansenivå for å beregne en feilverdi.
Dynamisk forsterkningsjustering:Dette feilsignalet driver en Variable Gain Amplifier (VGA) eller kontrollerer forspenningen til fotodetektoren. Hvis den optiske inngangseffekten reduseres (f.eks. til -8 dBm), kommanderer AGC en økning i forsterkning. Hvis den optiske inngangseffekten øker (f.eks. til +2 dBm), reduseres forsterkningen tilsvarende.
Stabil utgang:Gjennom denne dynamiske justeringen, uavhengig av hvordan den optiske inngangseffekten varierer innenfor det spesifiserte brede området (f.eks. +2 dBm til -8 dBm), kan det endelige RF-signalnivået (f.eks. en nominell 65 dBµV) opprettholdes med høy stabilitet, typisk innenfor en feil på ±1 dB. Dette eliminerer fullstendig bildekvalitetsproblemer forårsaket av signalsvingninger.
3. RF-behandlings- og utgangsmodul
Multi-forsterkning og utjevning:Etter å ha blitt kontrollert av hoved-AGC, går signalet inn i en påfølgende RF-forsterkningskjede for å oppnå tilstrekkelig utgangsdriftskapasitet. Avanserte modeller kan også inkludereAutomatisk Slope Control (ASC), som automatisk kan kompensere for fiberens differensielle respons på RF-underbærere med forskjellige frekvenser, og sikre flathet over hele TV-frekvensbåndbredden (f.eks. 47-1000 MHz eller høyere).
Utgangsporter og isolasjon:Gir vanligvis 1 til 4 RF-utgangsporter (f.eks. F--type kontakter) med høy isolasjon for å minimere interferens mellom flere utganger. Portene har god beskyttelse mot lyn og elektrostatisk utladning (ESD).
4. Strukturell design og miljøtilpasning
Robust kabinett:Bruker vanligvis støpt hus av-aluminiumslegering, som tjener de tredoble funksjonene varmespredning (effektivt trekke varme fra interne forsterkere), elektromagnetisk skjerming (EMI) (forhindrer ekstern interferens og intern signallekkasje) og mekanisk beskyttelse.
All-værbeskyttelse:Utendørs eller innendørs/utendørs modeller har en høy grad av vanntett og støvtett evne (f.eks. IP65-klassifisering), i stand til å motstå tøffe miljøer som sterk kulde, høye temperaturer og høy luftfuktighet, og sikrer langsiktig pålitelig drift.
Fleksibel installasjon:Kompakt design støtter vegg-montering, stolpe-montering eller plassering på skrivebordet, tilpasset forskjellige installasjonspunkter i hjemmet (f.eks. informasjonsboks, ved siden av TV-skapet).
III. Avslutt-til-avslutt arbeidsflyt i et FTTH-nettverk
Signalinjeksjon:Det optiske CATV-signalet på 1550nm bølgelengde fra operatørens hovedende kombineres med de optiske datasignalene på 1490/1310nm fra sentralkontoret OLT ved en ekstern WDM-kombiner eller optisk forsterker. Det kombinerte signalet overføres via stamnett og distribusjonsnettfiber til abonnentens lokaler.
Signalseparasjon:Dråpefiberen kobles først til en optisk splitter (hvis den finnes), deretter til utstyrsområdet til kundens lokaler. Her er inngangsporten tilFTTH AGC CATV mottakermottar det blandede optiske signalet. Det interne WDM-filteret "fjerner" først det optiske 1550nm CATV-signalet, og dirigerer det til CATV-mottakerbanen. De resterende 1310/1490nm optiske signalene sendes ut via en separat pigtail til den optiske nettverksenheten (ONU) for behandling av internett og taletjenester.
Fotoelektrisk konvertering og stabilisering:Det strippede 1550nm optiske signalet konverteres til et RF-elektrisk signal av fotodetektoren. AGC-kretsen fungerer i sanntid- og sikrer at selv om den optiske effekten svinger litt på grunn av værendringer eller finjustering av nettverket, forblir den konverterte RF-signalstyrken konstant.
Signaldistribusjon:Det stabiliserte og forsterkede RF-signalet av høy-kvalitet distribueres via koaksialkabel til forskjellige TV-er eller -dekoder i hele hjemmet, slik at brukere kan se klare, flimrende-gratis direktesendte TV-programmer.
IV. Sammendrag av kjernefordeler og verdi
Ultimate stabil brukeropplevelse:AGC-teknologien fungerer som en usynlig vokter, og eliminerer perfekt signalsvingninger som ikke er merkbare for brukere, og leverer konsekvent klare bilder.
Høy båndbredde og fremtidig kompatibilitet:Støtter RF-båndbredder opptil 1 GHz eller til og med 1,2 GHz, og reserverer god plass til 4K/8K Ultra HD TV, mer interaktive kanaler og fremtidige tjenesteoppgraderinger.
Forenklet nettverk og kostnadsbesparelser:Å overføre alle tjenester over en enkelt fiber reduserer operatørens kablingskompleksitet og driftskostnader betydelig. For brukere sparer den høye integreringen av enheten plass og forenkler installasjonen.
Eksepsjonell pålitelighet og holdbarhet:Industriell-design og fullstendig forseglet konstruksjon sikrer 24/7 uavbrutt stabil drift med en veldig lang Mean Time Between Failures (MTBF), noe som senker de totale eierkostnadene over livssyklusen.
Plug-and-Play og praktisk vedlikehold:Enheten krever vanligvis ingen kompleks feltkonfigurasjon, da utgangsnivået stabiliseres automatisk. Nettverksovervåkingssystemer kan eksternt overvåke statusen via bærebølge eller andre midler, noe som letter feilvarsling og lokalisering.
DeFTTH AGC CATV mottakerer langt mer enn en enkel "optisk-til-elektrisk" omformer. Det er et komplekst delsystem som integrerer avansert optisk filtrering, presisjon fotoelektrisk konvertering, intelligent lukket-sløyfekontroll og robust industridesign. Det er en kritisk kobling for å sikre sømløs levering av høy-kvalitets videotjenester i de «siste hundre meterne» med fiber-til-hjemmet, og garanterer stille at millioner av husstander kan nyte stabile, klare og rike TV-tjenester. Det er en uunnværlig intelligent terminalenhet i moderne full optiske aksessnettverk.
