I dagens -datasentriske tidsalder, fra 5G-basestasjoner til datasenterforbindelser og høy-videooverføring, er all informasjonsmotorveier avhengig av en kjernekomponent: den optiske senderen.
Som "startpunktet" for et optisk kommunikasjonssystem er den optiske senderen ansvarlig for å konvertere elektriske signaler til optiske signaler og koble dem inn i den optiske fiberen. Denne artikkelen fordyper seg i de tekniske prinsippene, nøkkelkomponentene, kjernespesifikasjonene og industriteknologistrendene for optiske sendere for 2024-2025.
1. Hva er enOptisk sender?
En optisk sender er en elektro-optisk konverteringsenhet. På det fysiske laget kan dets operasjonelle arbeidsflyt oppsummeres i tre trinn:
Inndatabehandling:Mottar elektriske signaler fra nettverksutstyr (som brytere og rutere).
Elektro-optisk konvertering:Modulerer lyskilden (laserdiode eller LED) via en driverkrets, og konverterer 0/1-bitene til det elektriske signalet til lyspulser som representerer av/på-tilstander eller faseendringer.
Koblingsutgang:Injiserer lyset effektivt inn i en optisk fiber (enkelt-modus eller multi-modus) ved hjelp av linser eller direktekoblingsteknikker.

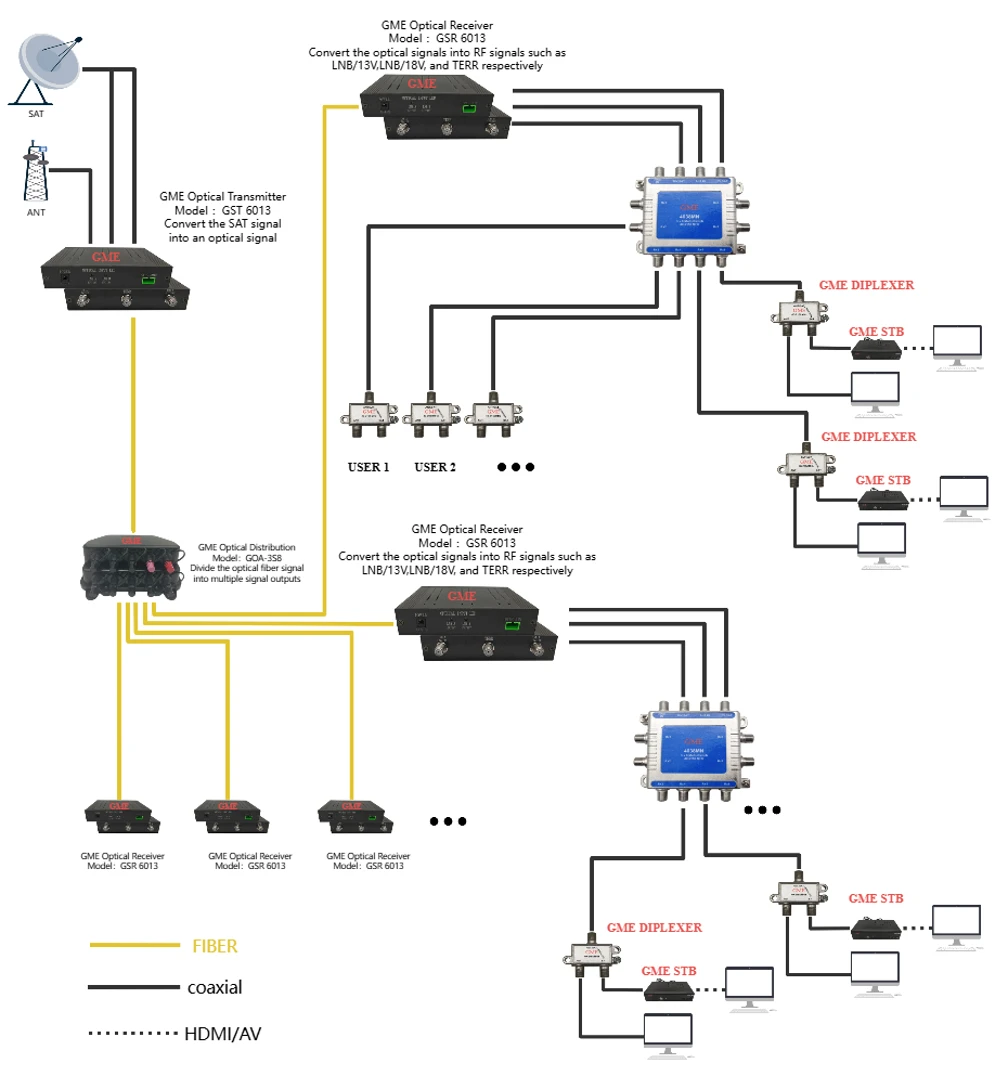

Avhengig av applikasjonsscenarioet, er sendere vanligvis pakket inne i pluggbare optiske moduler (som SFP, QSFP-DD, OSFP) eller som en del av kringkastings-videooptiske sendere og analoge optiske fiberoverføringssystemer.
2. Analyse av kjerneteknologikomponenter
En optisk sender med høy-ytelse består hovedsakelig av følgende tre deler, som står for en betydelig del av de tekniske vanskelighetene og kostnadene:
2.1 Lyskilde: VCSEL, FP, DFB og EML
Lyskilden bestemmer senderens bølgelengde, effekt og overføringsavstand.
VCSEL (Vertical-Cavity Surface-Emitting Laser):Dominerer kort-distanse (innen 100 meter) multi-modusapplikasjoner, for eksempel SR (Short Range) optiske moduler i datasentre. Fordelene inkluderer lavt strømforbruk, lave kostnader og enkel -matriseintegrasjon i stor skala.
FP (Fabry-Perot Laser):Brukes for tidlig-stadium kort-til-mellomdistanseapplikasjoner; for tiden fases ut i høy-applikasjoner til fordel for DFB-lasere.
DFB (Distributed Feedback Laser):Arbeidshesten for enkelt-modusoverføring. Den oppnår enkelt longitudinell modusutgang gjennom et innebygd-gitter, noe som resulterer i en smal spektral linjebredde og lav spredning, egnet for avstander fra 10 km til 80 km i metronettverk og langdistanselinjer.
EML (elektro-absorpsjonsmodulert laser):For øyeblikket det vanlige valget for 400G/800G høyhastighets-ryggradsnettverk. Den integrerer en laser med en elektro-absorpsjonsmodulator, og overvinner "kvitring"-effekten forbundet med direkte modulerte lasere (DML) ved høye frekvenser, og støtter enkelt-bølgelengdehastigheter på 100 Gbps og mer.
2.2 Driverkrets
Laserdioder krever stabil forspenningsstrøm og modulasjonsstrøm. Driverbrikker i høyhastighetssendere- krever høy linearitet (spesielt for PAM4-modulasjon) og lavt strømforbruk. Ettersom hastighetene øker til 112 Gbps og til og med 224 Gbps, har driverbrikkedesign blitt en kritisk flaskehals som begrenser senderytelsen.
2.3 Emballasje og optisk kobling
Pakningspresisjonen for sendere må nå under-mikronnivåer. For sendere av silisiumfotonikk (Silicon Photonics) brukes ofte flip-brikketeknologi for å integrere laserbrikken med den silisium-baserte fotoniske brikken, og koble lys inn i bølgelederen gjennom kantkobling eller gitterkobling.
3. Nøkkelytelsesindikatorer
Når du vurderer eller velgeroptiske sendere, bør ingeniører fokusere på følgende nøkkelparametere:
Bølgelengde:850nm (multi-modus), 1310nm (null dispersjon), 1550nm (laveste tap). CWDM- og DWDM-teknologier bruker flere bølgelengder mellom 1260nm og 1650nm for bølgelengdedelingsmultipleksing.
Utgang optisk strøm:Typisk målt i dBm. Lengre overføringsavstander krever høyere utgangseffekt, som må holdes under den ikke-lineære effektterskelen til den optiske fiberen.
Ekstinksjonsforhold (ER):Forholdet mellom gjennomsnittlig optisk effekt for logisk "1" og logisk "0". Et høyere ekstinksjonsforhold resulterer i et bedre signal-til-støyforhold ved mottakeren og en lavere Bit Error Rate (BER).
Øyediagram:En intuitiv beregning for signalkvalitet. I høyhastighetstransmittertesting må øyediagrammet samsvare med IEEE-standarder eller MSA (Multi-Source Agreement) øyemaskespesifikasjoner, og sikre minimal overflødig jitter og støy.
Senterbølgelengde og spektralbredde:For DWDM-systemer må senderens bølgelengde låses til rutenettet spesifisert av ITU-T. En smalere spektral bredde øker toleransen for kromatisk spredning.
4. Industritrender: Evolusjon fra 400G til 1,6T
Drevet av den eksponentielle veksten i etterspørselen etter båndbredde fra AI-modellopplæring og cloud computing,optisk senderteknologien gjennomgår enestående endringer:
4.1 Fremkomsten av den enkle-bølgelengde 200G-æraen
800G optiske moduler blir for tiden distribuert i stor skala, internt ved bruk av senderarkitekturer som 8x100Gbps eller 4x200Gbps. Ledende industriprodusenter utvikler enkelt-200G EML og fotoniske modulatorer av silisium, og baner vei for 1,6T optiske moduler.
4.2 Akselerert kommersialisering av silisiumfotonikk
Tradisjonelle diskrete sendere (DFB med separat modulator) står overfor flaskehalser i kostnader og høy-tetthetsintegrasjon. Silisiumfotonikk utnytter CMOS-prosesser for å integrere modulatorer på et silisiumsubstrat, kombinert med eksterne eller hybrid-integrerte III-V-lasere, for å oppnå høy-utbytte, lav-kostnad stor-fotonisk integrasjon.
4.3 Linear Drive Pluggable Optics (LPO) og Co-pakket optikk (CPO)
For å redusere strømforbruket i AI-datasentre, dukker LPO-teknologien opp. LPO-sendere eliminerer den tradisjonelle DSP (Digital Signal Processor), ved å bruke lineære driverbrikker for å drive laseren direkte, noe som reduserer strømforbruket med omtrent 50 %. Når vi ser lenger fremover, tar CPO-teknologien sikte på å pakke optiske sendere sammen med svitsjebrikken, noe som fundamentalt løser problemet med-høyfrekvent elektrisk signaltap i PCB-spor.
4.4 Gjennombrudd innen tynn-filmlitiumniobat (TFLN)
I jakten på høyere båndbredde og lavere strømforbruk, har tynnfilmlitiumniobatmodulatorer blitt et forskningssenter. De tilbyr overlegen linearitet og høy båndbredde sammenlignet med fotoniske silisium- og InP-modulatorer, og posisjonerer dem til å spille en betydelig rolle i neste-generasjons 1.6T/3.2T-sendere.
5. Konklusjon
Den optiske senderen er ikke bare det fysiske utgangspunktet for optisk kommunikasjon, men også "kjernemotoren" som bestemmer nettverksbåndbredde, overføringsavstand og systemkostnad.
For industribrukere, når de velger optiske senderløsninger, er det viktig å se utover bare "rate"-parameteren. En omfattende evaluering bør inkludere:
Søknadsscenario:Kort-sammenkobling innen datasentre kontra langdistanse-telekommunikasjonsnettverk.
Kostnadsstruktur:VCSEL-løsninger er egnet for store-applikasjoner på kort avstand-. EML og silisiumfotonik er egnet for scenarier med høy-ytelse.
Pålitelighet i forsyningskjeden:Kapasiteten for høyhastighets laserbrikker forblir liten. Å velge produsenter med uavhengige chip FoU-evner eller stabile forsyningskjeder er avgjørende.
Med eksplosjonen i etterspørselen etter AI-datakraft, går den optiske kommunikasjonsindustrien over fra den tradisjonelle modellen for "elektrisitetsdrivende optikk" mot en ny æra av "optikk som definerer nettverk." Som utgangspunktet for det optiske nettverket vil hvert teknologisk sprang innen optiske sendere definere båndbreddetaket for neste generasjon digital og intelligent infrastruktur.
