I moderne bredbåndsaksessnettverk,FTTH (Fiber til hjemmet)har blitt den dominerende distribusjonsløsningen. Ettersom forbrukernes etterspørsel etter høy-oppløsningsvideo, interaktiv TV og-høyhastighetsinternett fortsetter å vokse,AGC CATV-mottaker (Automatisk Gain Control Kabel-TV-mottaker)spiller en stadig mer kritisk rolle innenfor FTTH-systemer. Denne artikkelen gir en omfattende oversikt over arbeidsprinsippene, tekniske fordelene, applikasjonsscenariene og bransjetrendene til FTTH AGC CATV Receiver-som hjelper leserne å forstå denne essensielle nettverkskomponenten fullt ut.
Hva er en FTTH AGC CATV-mottaker?

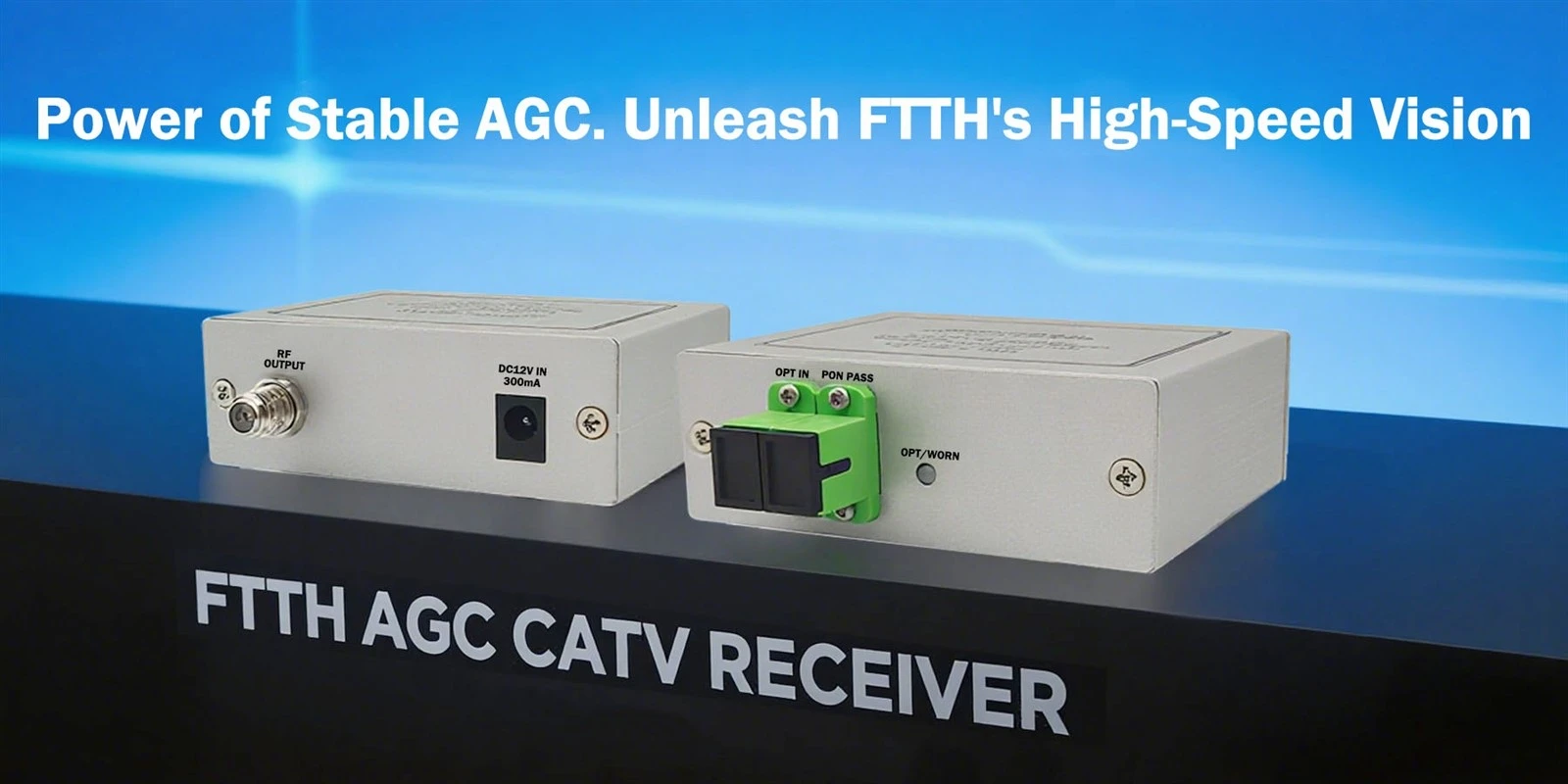

AnFTTH AGC CATV-mottakerer en spesialisert RF (radiofrekvens) signalmottaksenhet designet for fiber-til--hjemmenettverk. Den konverterer analoge eller digitale CATV-signaler som sendes over optisk fiber tilbake til RF-signaler som er kompatible med koaksialkabeldistribusjon, og muliggjør levering til sluttbrukerenheter som -dekoder og TV-er.
Begrepet "AGC" står forAutomatisk forsterkningskontroll, en dynamisk signalforsterkningsteknikk som sikrer stabile utgangssignalnivåer-selv når den optiske inngangseffekten svinger-og dermed opprettholder høy-videooverføring.
Slik fungerer det: En forenklet oversikt
Optisk signalmottak: Enheten mottar nedstrøms CATV optiske signaler (typisk ved 1550 nm bølgelengde) via standard fibergrensesnitt som SC/APC fra en OLT (Optical Line Terminal) eller optisk distribusjonspunkt.
Opto-elektronisk konvertering: En integrert PIN- eller APD-fotodetektor konverterer det optiske signalet til et elektrisk signal.
AGC-behandling: Den automatiske forsterkningskontrollkretsen justerer forsterkerforsterkningen dynamisk basert på innkommende optisk effekt, og stabiliserer RF-utgangsnivået innenfor standardområder (f.eks. 75 ± 3 dBµV).
RF-utgang: Det behandlede RF-signalet leveres gjennom en F-type-kontakt til brukerens i-hjemmekoaksiale distribusjonsnettverk.
Hvorfor er AGC så kritisk?
I virkelige-verdens FTTH-implementeringer kan variasjoner i fiberlinklengde, splittforhold og omgivelsestemperatur forårsake betydelige forskjeller i mottatt optisk kraft på tvers av brukerendepunkter. Uten AGC:
Lav optisk effekt→ Redusert signal-til-støyforhold → Videosnø eller pikselering;
Høy optisk effekt→ Forsterkermetning → Signalforvrengning og intermodulasjonsforstyrrelser.
En AGC-aktivert CATV-mottaker kompenserer automatisk for disse svingningene,kraftig forbedre systemets robusthet og sikre konsistent brukeropplevelse-spesielt viktig i store-delte PON-nettverk (f.eks. 1:64 eller høyere).
Nøkkel tekniske spesifikasjoner og utvalgskriterier
| Parameter | Typisk verdi/område | Notater |
|---|---|---|
| Inndatabølgelengde | 1550 nm | Kompatibel med EDFA-forsterkere |
| Optisk inngangseffektområde | -10 til +2 dBm (AGC effektivt område) | Større utvalg foretrekkes |
| RF-utgangsnivå | 75 ± 3 dBµV | Samsvarer med standarder som GY/T 106-1999 |
| Frekvensområde | 47–862 MHz eller 54–1002 MHz | Støtter hele CATV-kanalspekteret |
| C/N (bærer-til-støyforhold) | Større enn eller lik 50 dB | Nøkkelindikator for signalkvalitet |
| CSO/CTB | Mindre enn eller lik -65 dBc | Måler ikke-lineær forvrengning |
Når du velger en mottaker, prioriter AGC dynamisk rekkevidde, utgangsflathet, pålitelighet og støtte for fjernadministrasjonsprotokoller (f.eks. SNMP eller TR-069).
Applikasjonsscenarier
Trippel-Spill FTTH-nettverk: Leverer samtidig data-, tale- og CATV-tjenester;
HFC-nettverksfiberiseringsoppgraderinger: Bytte ut eldre koaksiale forsterkere for å øke båndbredden og dekningen;
Nye boligutviklinger / Smart Communities: Utplassert som standard i-hjemmetermineringsenheter;
Hoteller, leilighetskomplekser (MDUer): Sentralisert distribusjon reduserer driftskostnadene.
Industritrender og fremtidsutsikter
Evolusjon mot DOCSIS 4.0 og 10G-PON: Mottakere må støtte høyere båndbredder og avanserte modulasjonssystemer;
Intelligent fjernstyring: Integrasjon med IoT-moduler for sann-statusrapportering og prediktivt vedlikehold;
Miniatyrisering og lavt strømforbruk: Oppfyller estetiske og energieffektive-krav i boligmiljøer;
Støtte for 4K/8K Ultra-HD-kringkasting: Krever forbedrede C/N-forhold og linearitetsytelse.
