Beskrive

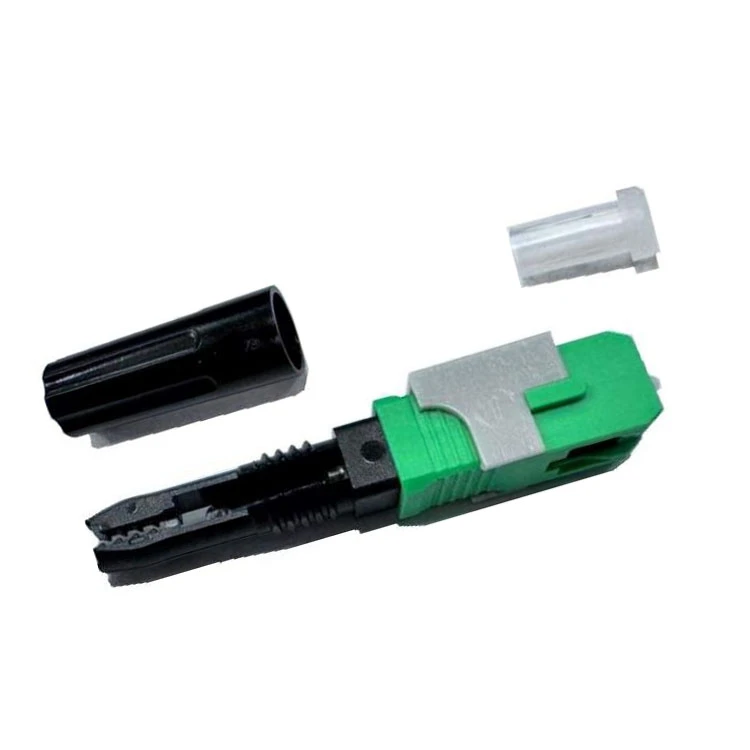

GD-SC/APC-06-kontakten er ideell for et bredt spekter av bruksområder. Enten det er for brukertilkoblinger (FTTH), datasentre, sikkerhetssystemer, kabel-TV (CATV) eller andre applikasjoner som krever sikre fiberoptiske tilkoblinger, er denne kontakten den perfekte løsningen.
Søknad:FTTx, transformasjon av datarom
Relevante løsninger
- Enkel betjening, kontakten kan brukes direkte i ONU, også med festestyrke mer enn 30N, den er mye brukt i FTTH-prosjektet med nettverksrevolusjon. Det reduserer også bruken av stikkontakter og adaptere, sparer kostnadene for prosjektet.
- Med 86 standard stikkontakt og adapter, kobler kontakten mellom drop-kabel og patch-kabel. Standardkontakten 86 gir fullstendig beskyttelse med sin unike design.
- Gjelder for tilkobling med feltmonterbar innendørs kabel, pigtail, patch cord og transformasjon av patch cord i datarom og direkte brukt i spesifikk ONU.
Teknisk spesifikasjon
| BESKRIVELSE | SPESIFIKASJON | TEKNISK INFORMASJON | ||||
| OPTISK | ||||||
| Innsettingstap (IL) | 1310nm og 1550nm | Mindre enn eller lik 0,5 dB | ||||
| Returtap (RL) APC |
1310nm og 1550nm | Større enn eller lik 55dB | ||||
| GENERAL | ||||||
| Koblingstype | SC | Grønn | ||||
| Hylseelementer | APC | 8,0±0,5 grader | ||||
| Diameter | 2,5 mm | |||||
| Materiale | Keramisk Zirconia | |||||
| Fiber | G.657A2 | |||||
| Mekanisk skjøting | strekkfasthet | 4 N - 5 N | ||||
| Innsatt fiber | 10 mm ±0,5 mm (125 μ) | |||||
| Fiberløkke | 18 mm ±0,5 mm (250 μ) | |||||
| Gelens varighet | 20 år | |||||
| KABEL | Kabeloppbevaring | Kammer/Skrue 30N /2Min | ||||
| Flat Mini-figur 8 | (5,3±0,2) * (2,0*3,0±0,1) mm | |||||
| Dimensjoner | mm | L (50±2.5) x W (9 ±0.1) x H (8 ±0 .1) | ||||
| OPERASJONELL | ||||||
| Gjenbrukbarhet | 5 ganger | Enkel montering - demontering | ||||
| Monteringstrinn | 2 | |||||
| Linjal/JIG | 1X10 KONTAKTER | |||||
| Merket med produsentens navnelogo 18*10mm | ||||||
| Cleaver kobling | 16,2 mm x (XXX) | |||||
| MERKING | ||||||
| KONTAKT | Produsentens navn | |||||
| Kundens navn | ||||||
| Produksjonsparti # | ||||||
| EMBALLASJE (Individuell veske) |
Produsent | |||||
| Produksjonsparti # | ||||||
| Fiberforberedelsesbilde 1x1 skala | ||||||
| CONTAINER | ||||||
| EMBALLASJE | Kartong | 100 koblinger +10 jigs | ||||
| Merking | Produsent, modell, Antall, Fabr. Lot |
|||||
| Kvalitetstesting | Optisk testark IL & RL | |||||
