Introduksjon:
Optisk mottaker er for digital TV, fiber til hjemmet . Denne maskinen vedtar den høye følsomheten optisk mottakende rør . fleksibel applikasjonsintegrasjon, anvendelse av fiber til hjemmenettverket .
Den er innebygd CWDM, egnet for en-fiber trippel bølgelengdesystem, CATV Operasjonsbølgelengde 1550nm, pass bølgelengde 1270/1310/1490/1577NM, kan enkelt koble til Epon, GPON . xg (s) Pon
- Opptil 20 km overføringsavstand
- Ekstra lav støy
- Bred dynamisk mottak av optisk kraftområde: innen pinne =-16, mer større enn eller lik 36dB
- Gjeldende XG (S) Pon, GPON, EPON, kompatibel med hvilken som helst FTTX PON -teknologi
- Kan spare et stort antall optiske kraftressurser, redusere nettverkskonfigurasjonskostnadene kraftig
- Innen 47 ~ 1000 MHz båndbredde, alle med utmerket flathetsfunksjon (FL mindre enn eller lik ± 1DB)
- Metallveske, tilby sikkerhet for optoelektroniske følsomme enheter
- Høyt utgangsnivå, kan brukes av mange brukere
- Lav kraftforbruk, høy ytelse, høye kostnader ytelse
- 6kV overspenningsbeskyttelse på alle porter
- Støtte 4 RF Out Max
Spesifikasjon
|
CATV bølgelengde |
1550 ± 10nm |
Utgang RF -motstand |
75Ω |
|
|
Pon bølgelengde |
1270/1310/1490/1577NM |
Utgangstap |
Mindre enn eller lik 14dB |
|
|
Optisk inngangskraft |
-18-+2 dbm |
Optisk returtap |
Større enn eller lik 55dB |
-9 DBM Optisk inngangskraft, 60 PAL -kanaler |
|
Optisk AGC -område |
-12--2 dbm |
C/CSO |
Større enn eller lik 55dB |
|
|
CATV Optisk inngangsport |
SC/APC |
C/CTB |
Større enn eller lik 55dB |
|
|
Pon Optical Reflect Port |
SC/PC |
Mer |
Større enn eller lik 31dB |
-15 dbm optisk inngangseffekt |
|
RF -kontakt |
Imperial f type |
Inngangsspenning |
+12V |
|
|
Hyppighet |
47-1000 mhz |
Kraftavledning |
Mindre enn eller lik 2W |
|
|
Flathet |
Mindre enn eller lik ± 1,25db |
Temperatur |
-10-+50 grad |
|
|
RF -utgangsnivå (i AGC -serien) |
Større enn eller lik 80dbuv |
Dimensjon |
73 × 60 × 23 (L × W × H) mm |
|
Modelllister
|
Modell |
Passbølgelengde |
Gjenspeiler bølgelengde |
Pass -grensesnittet |
RF Out -grensesnittet |
DC-in |
|

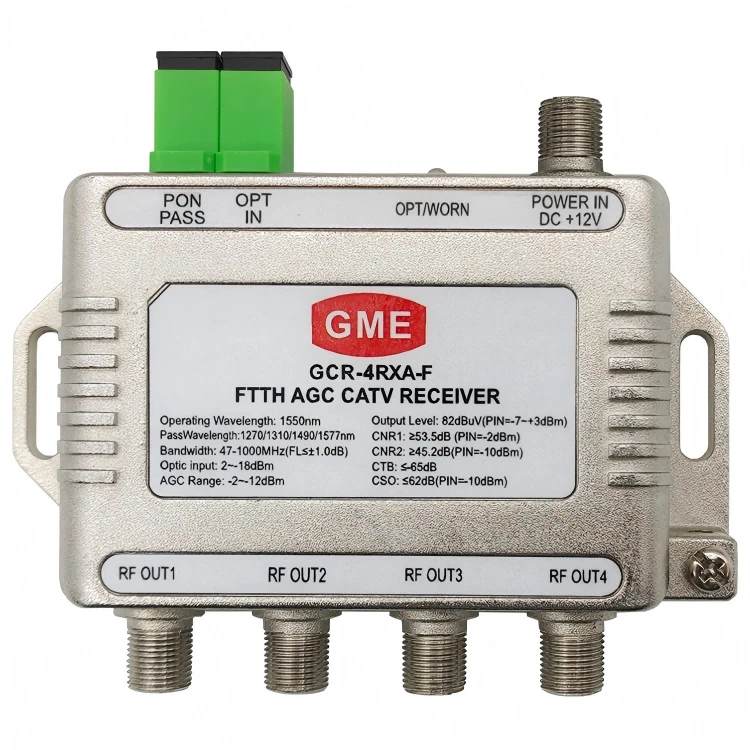

Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-Hemale: 12V 300mA |
|

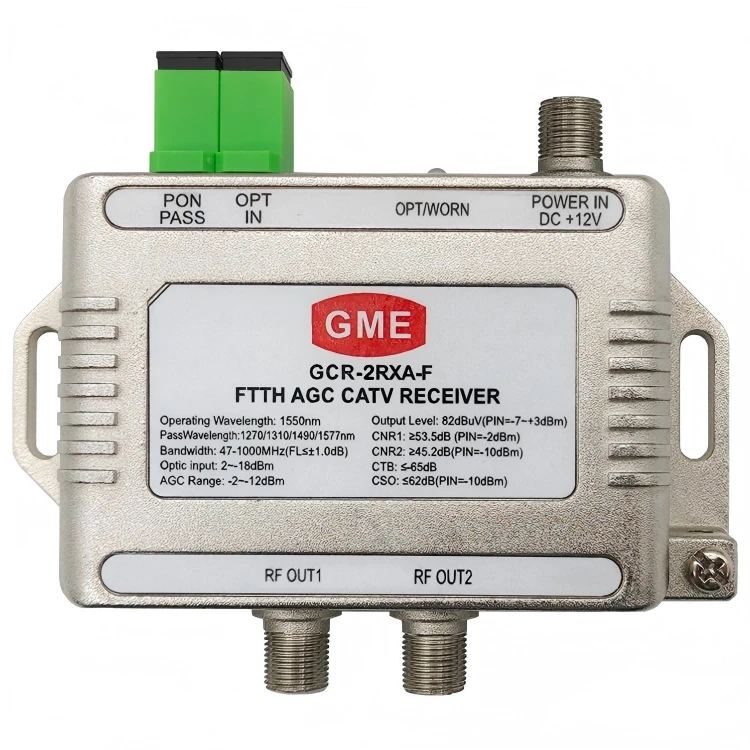

Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-Hemale: 12V 300mA |
|

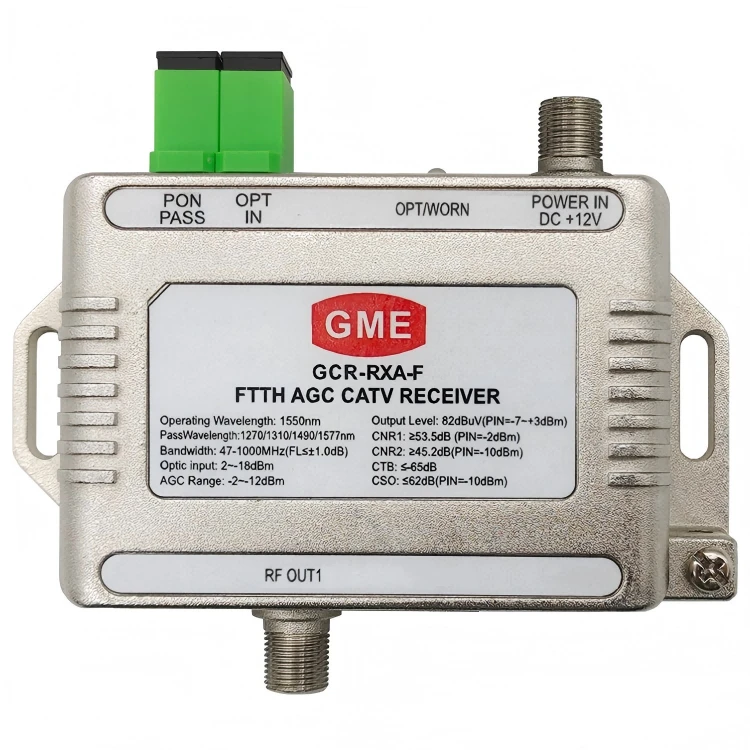

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-Hemale: 12V 300mA |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-Hemale: 12V 300mA |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-Hemale: 12V 300mA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-Hemale: 12V 300mA |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12V 300mA |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12V 300mA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12V 300mA |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12V 300mA |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12V 300mA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12V 300mA |
