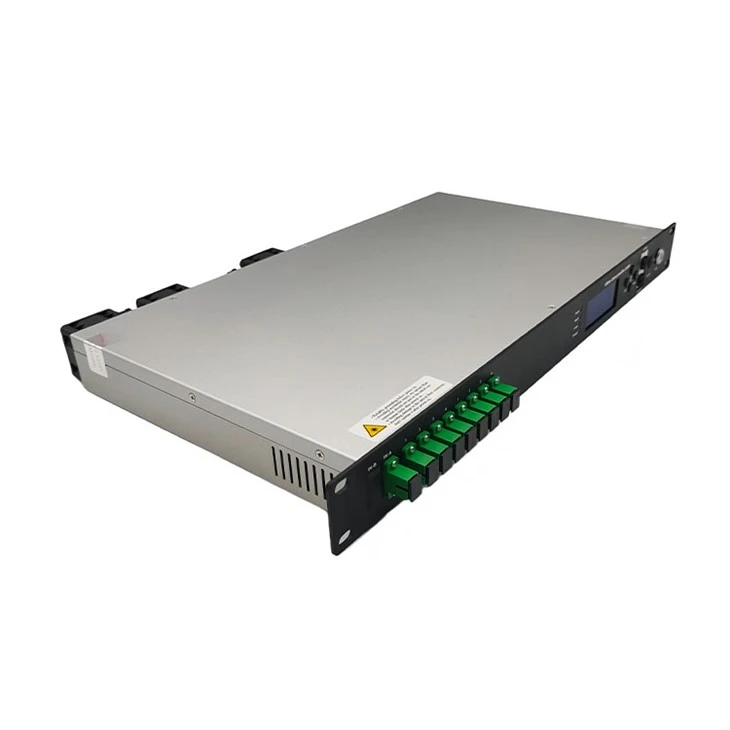

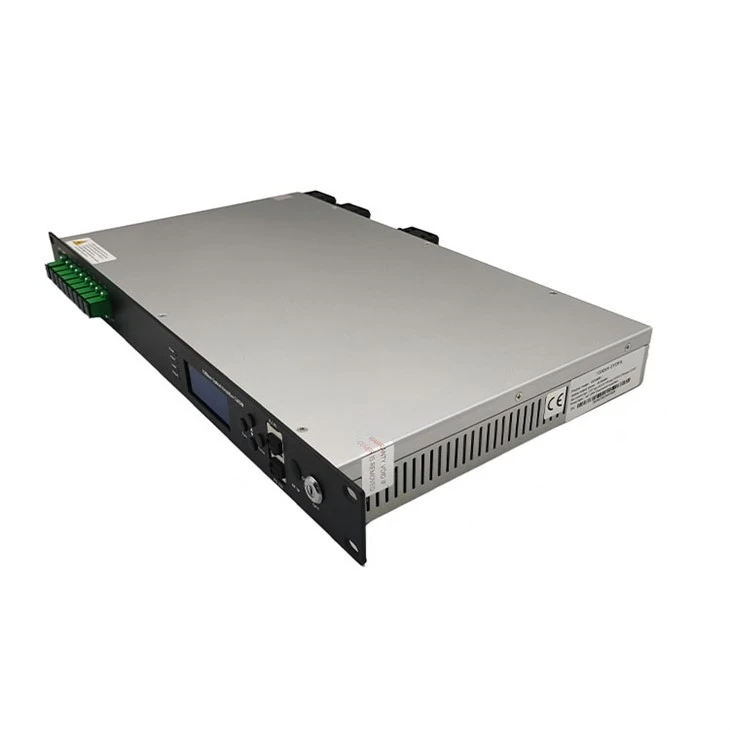

Produktoversikt
GCA 6051-YZ optisk forsterker bruker vel-kjent høy-erbium-ytterbium co-dopet dobbeltkledd fiber og lavstøypumpelaser. Den har en pålitelig kretsdesign og effektiv varmeavledningsdesign. Den maksimale totale utgangseffekten for hele maskinen kan nå +36dBm, og den støtter opptil 32 utganger, med valgfri optisk bryter, CWDM og RF-deteksjon. Den gir SNMP-protokollnettverksadministrasjonsprogramvare og WEB-nettverksadministrasjon, egnet for forsterket overføring av nedstrøms 1550nm optisk signal i FTTH-nettverk.

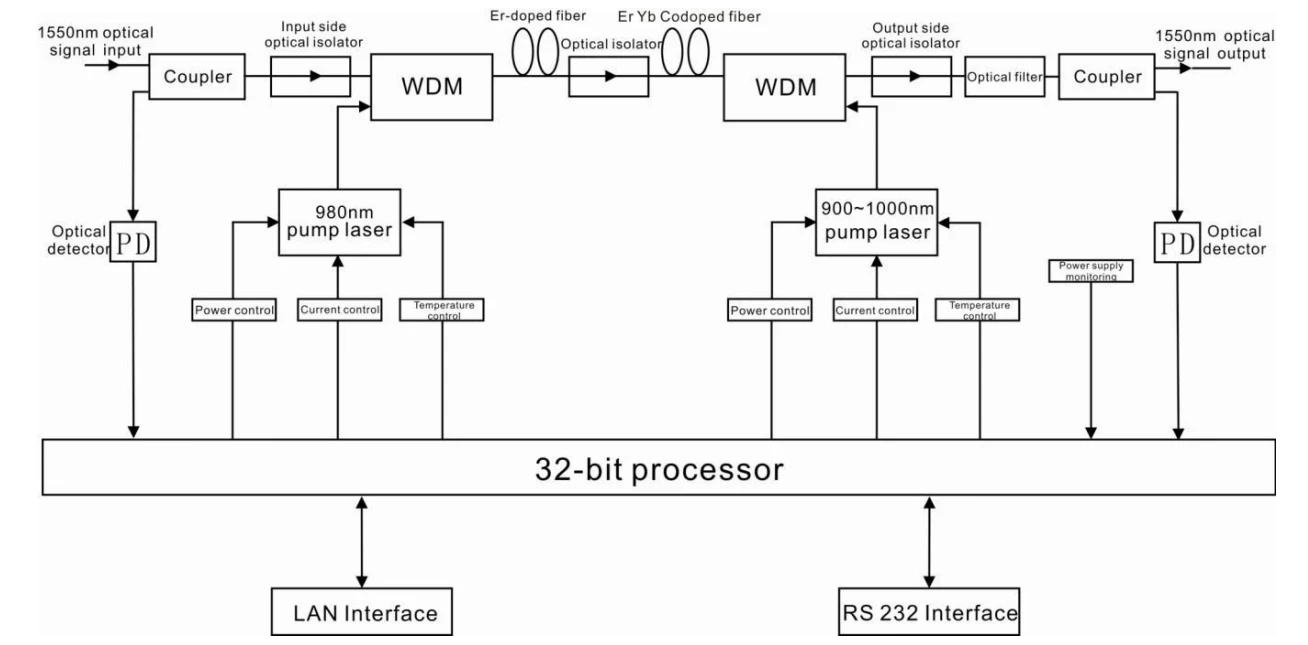

Blokkdiagram
Teknikk parameter
|
Punkt |
Enhet |
Tekniske parametere |
Bemerke |
|
|
Driftsbåndbredde |
nm |
1545 - 1565 |
||
|
Optisk inngangseffektområde |
dBm |
-5-+10 |
||
|
Maksimal optisk utgangseffekt |
dBm |
36 |
||
|
Utgangseffektstabilitet |
dBm |
±0.5 |
||
|
Støyfigur |
dB |
Mindre enn eller lik 6,0 |
Optisk inngangseffekt 0dBm |
|
|
Returtap |
Inndata |
dB |
Større enn eller lik 45 |
|
|
Produksjon |
dB |
Større enn eller lik 45 |
||
|
Type optisk kontakt |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Større enn eller lik 50 |
Testtilstand i henhold til GT/T 184-2002 |
|
|
C/CTB |
dB |
Større enn eller lik 63 |
||
|
C/CSO |
dB |
Større enn eller lik 63 |
||
|
Strømforsyningsspenning |
V |
AC160V - 250V(50 Hz),DC48V |
||
|
Strømforbruk |
W |
Mindre enn eller lik 65 |
|
|
Driftstemperaturområde |
grad |
-10 - +45 |
|
|
Lagringstemperaturområde |
grad |
-30 - +70 |
|
|
Maksimal driftsfuktighet |
% |
Maks 95 % Ingen kondens |
|
|
Dimensjon |
mm |
437(L)×442(W)×44(H) |

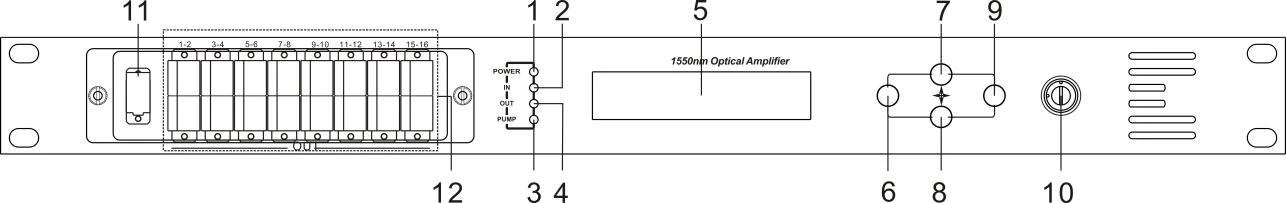

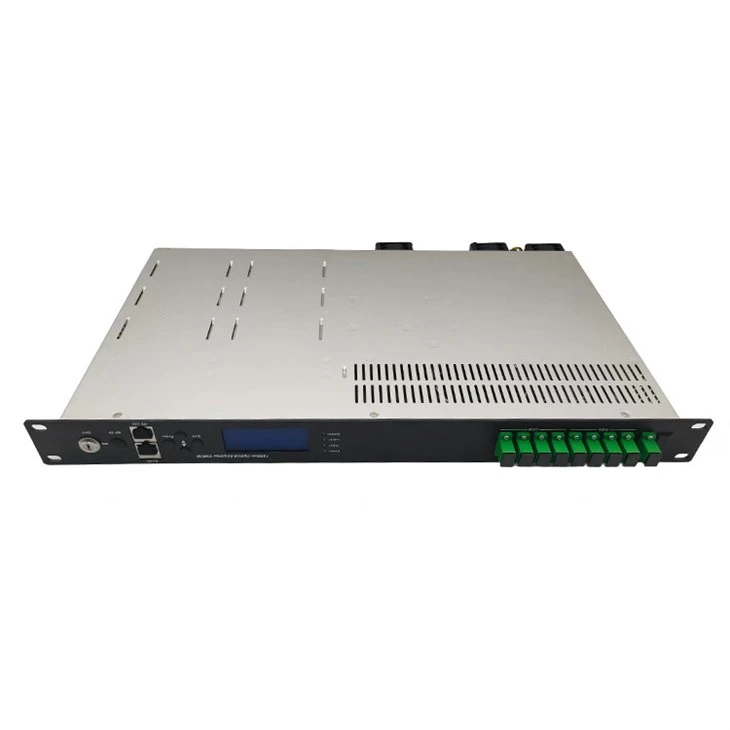

Beskrivelse av frontpanelet
|
1. Strømindikator: En vekslende strømforsyning fungerer – gul; to vekslende strømforsyninger fungerer – grønn. |
|
2. Strømindikator for optisk inngang: Denne lampen tennes når den optiske inngangseffekten er > -10dBm. |
|
3. Indikator for pumpearbeidsstatus: Rødt lys betyr at pumpen ikke fungerer, men maskinparametrene er normale; blinkende rødt lys betyr at maskinen har gått i stykker, relatert feilårsak se alarmmenyen i displaymenyen; grønt lys betyr at pumpen fungerer normalt |
|
4. Optisk utgangseffektindikator: Denne lampen tennes når den optiske utgangseffekten er > +10dBm. |
|
5. 160×32 prikker-matrise LCD-skjerm |
|
6. Vis avslutt- eller avbryt-tasten i oppsettmenyen. |
|
7. Vis opp- eller økningstasten i oppsettmenyen. |
|
8. Vis ned- eller reduseringstasten i oppsettmenyen. |
|
9. Vis enter-tasten i oppsettmenyen. |
|
10. Byttetast for pumpelaser: "PÅ" betyr at pumpelaseren er åpen og "AV" betyr at pumpelaseren er lukket. Sørg for at nøkkelen er på "OFF"-posisjon før den slås på. Etter å ha bestått -selvtesten, drei nøkkelen til "ON"-posisjon i henhold til meldingen som vises. |
|
11. Optisk signalinngang |
|
12. Optisk signalutgang |

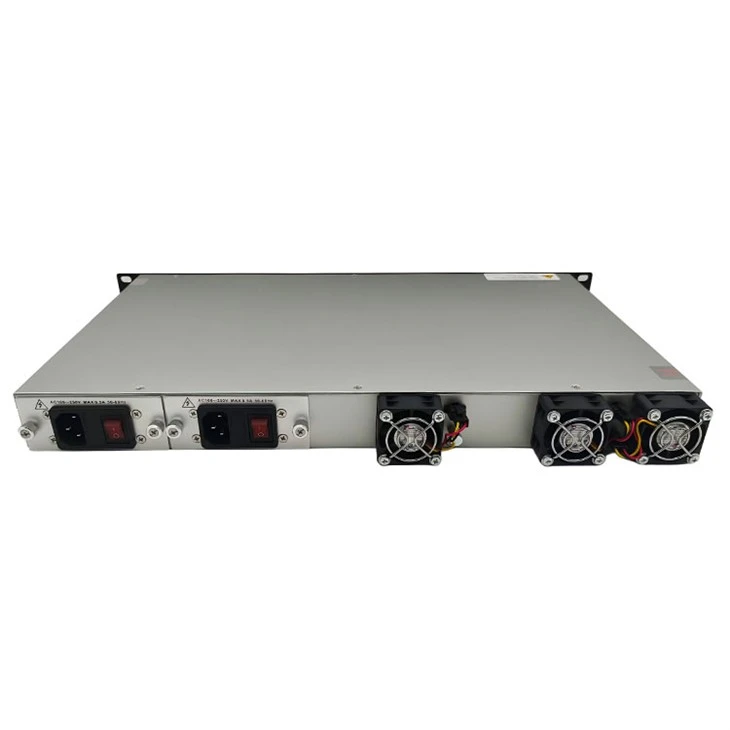

Beskrivelse av bakpanel
|
1. Vifteuttak. |
2. RS232-grensesnitt. |
|
3. AC 220V inngangsporten til strømforsyningen 1. |
4. Sikringen til strømforsyningen 1. |
|
5. Strømforsyningsbryteren 1. |
6. AC 220V inngangsporten til strømforsyningen 2. |
|
7. Sikringen til strømforsyningen 2. |
8. Strømforsyningsbryteren 2. |
|
9. Bunnbolt på chassiset |
10. LAN-grensesnitt |
