Funksjoner
- Designet for optisk satellittsystem
- Bredt driftsfrekvensområde: 45-2150MHz
- Utmerket linearitet og flathet
- Bredt utvalg av optisk inngangseffekt
- Bruker 1-kjerne enkeltmodusfiber med høy avkastningstap
- Bruker GaAs forsterker aktive enheter
- Ultralav støyteknologi
- Bygg inn- CWDM med høy lineær PD
- Innebygd -optisk AGC-funksjon
Spesifikasjon
|
Optisk parameter |
TERR+SAT-IF-parameter |
||
|
Responsivitet (A/W) |
Større enn eller lik 0,9 |
Frekvensområde |
45~2150MHz |
|
Motta optisk strøm |
-18-+3 -10-0 (AGC) |
Flathet |
±1.5 |
|
Optisk returtap |
Større enn eller lik 45 |
Isolasjon Krysspolarisering
|
-25dB min (950~2150MHz) |
|
Motta bølgelengde (nm) |
1510-1570 |
Isolasjon ut til ut |
-28dB min (950~2150MHz) -14dB min (40~806MHz) |
|
Optisk kontakt |
SC/APC |
Stopp bånddemping |
15dB min Ant port@950MHz 15dB min saturport@806MHz |
|
Annen parameter |
LHCP/RHCP |
14,0 ~ 15,0 Vdc |
|
|
Strømforsyning |
DC-24V |
Dimensjoner |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Strømforbruk (W) |
<6 |
Strøminngang |
110~240Vac 50/60Hz |
|
Dimensjoner (mm) |
143x110x28.8 |
Utgangsimpedans |
75Ω |

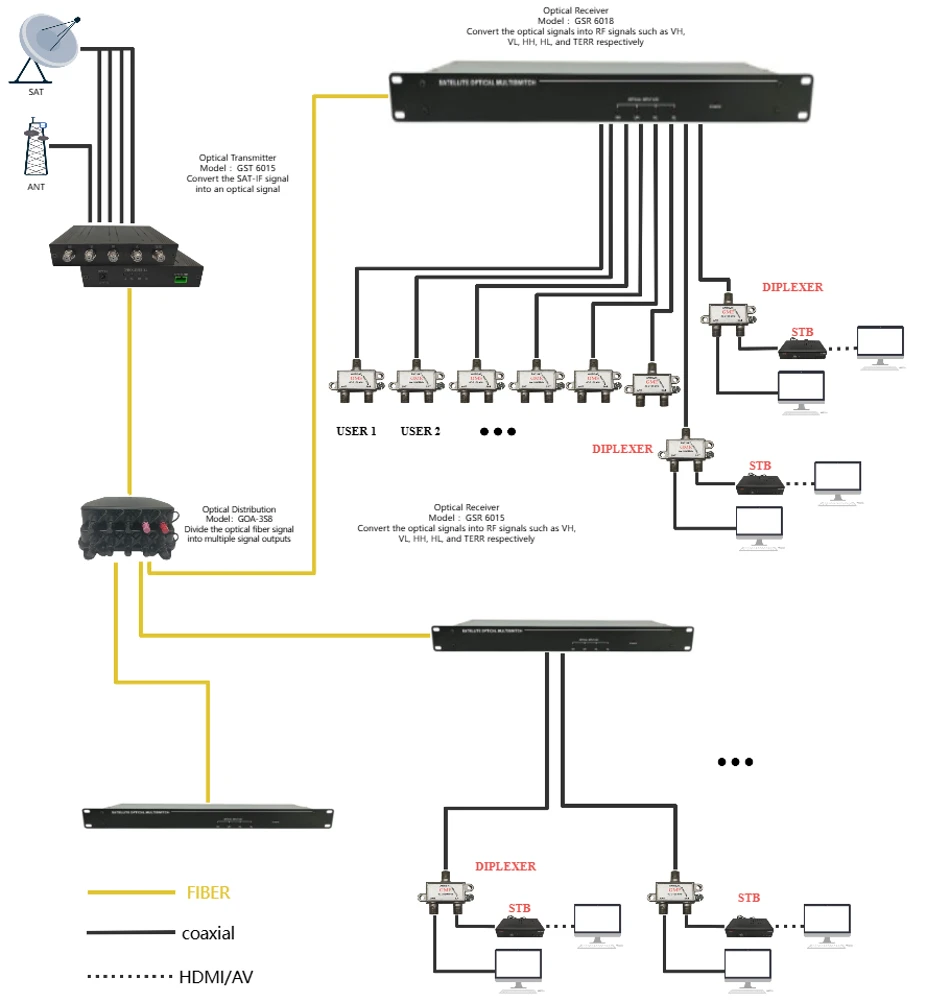

FTTB multibryter

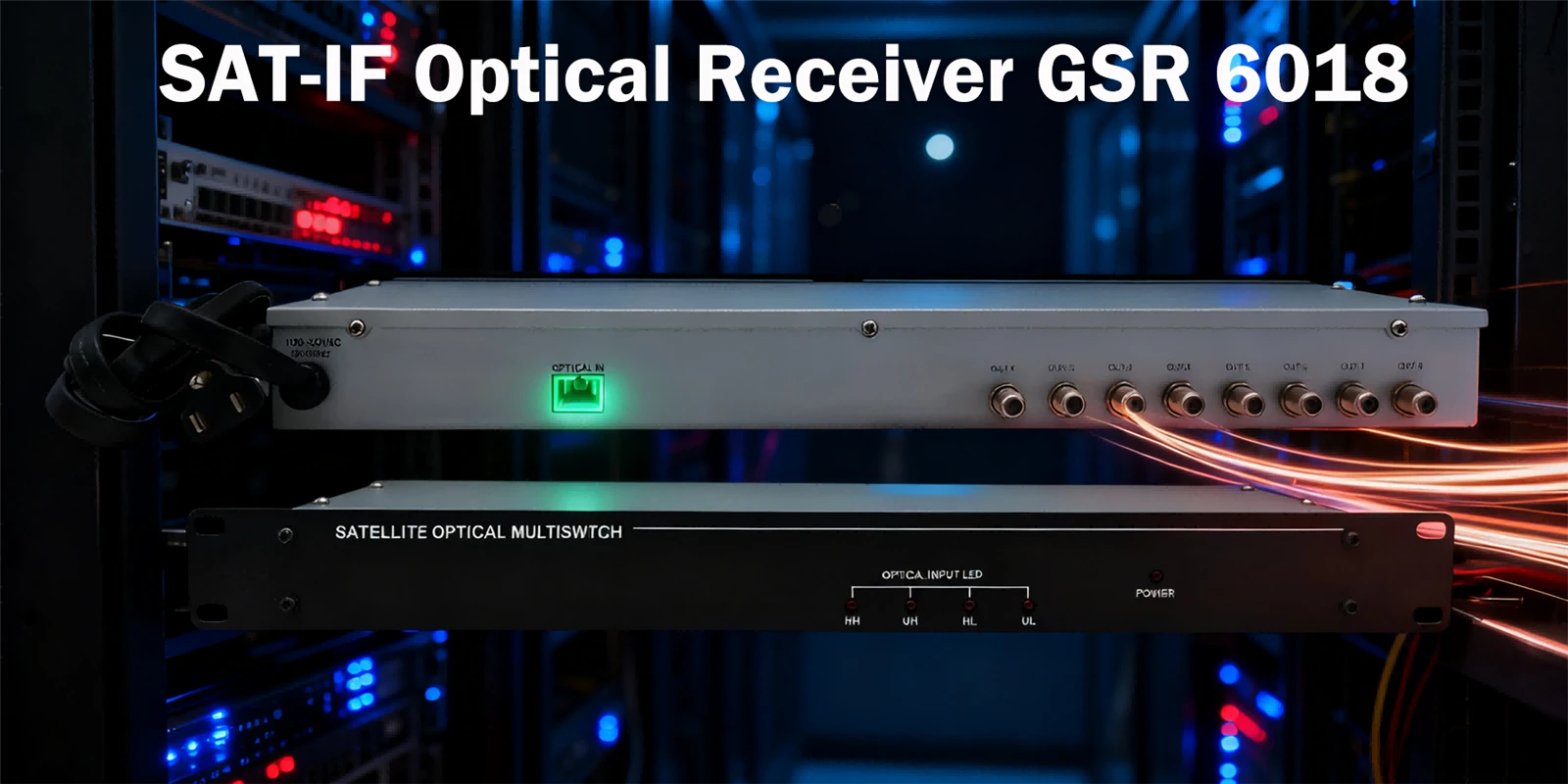

En optisk SAT-IF-mottaker er en nøkkelenhet i satellittkommunikasjonssystemer, designet for å motta optiske signaler og konvertere dem til elektriske mellomfrekvenssignaler fra satellitter.
Søknad
