Beskrivelse
54 til 2150 MHz DBS, OTA, CATV linjedrevet forsterker med 14 dB fremoverforsterkning og passiv subbåndretur.
SITUASJON
DBS og CATV eller Over The Air-signaler kreves på flere steder koblet til via koaksialkabel.
LØSNING

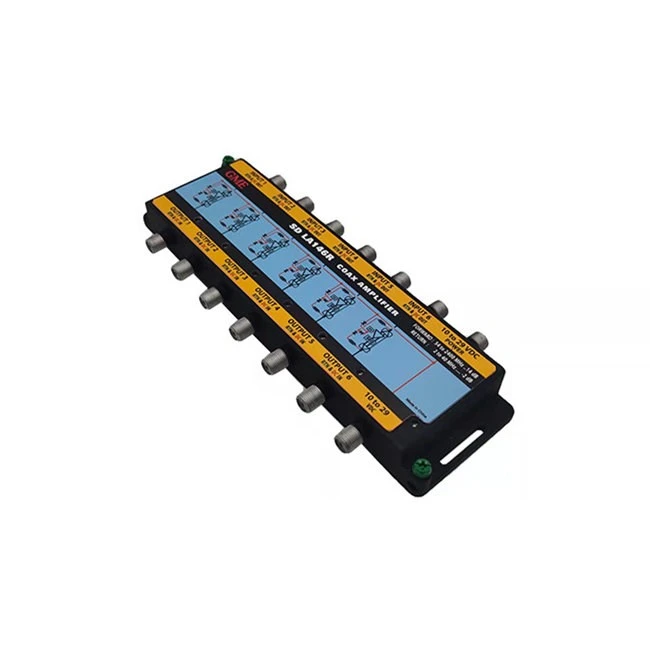

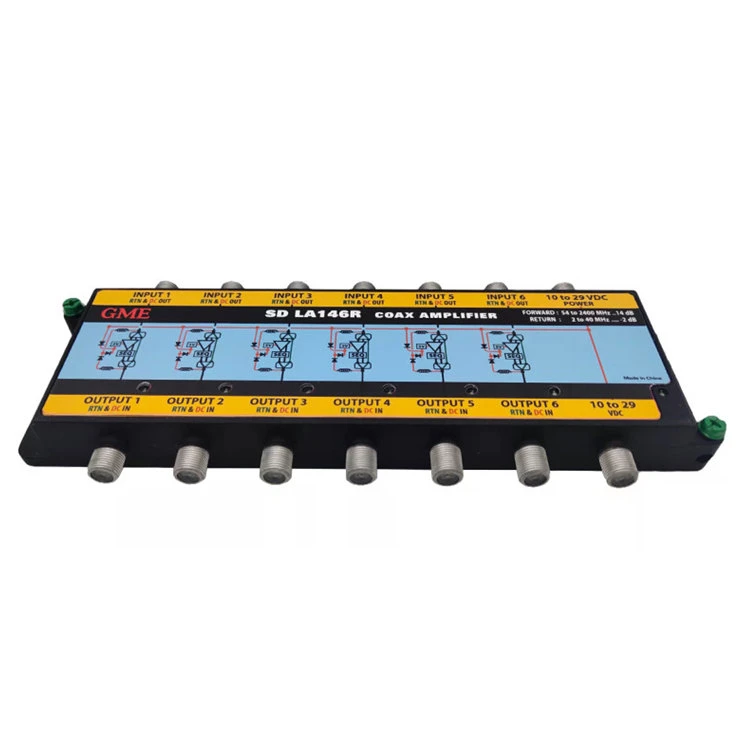

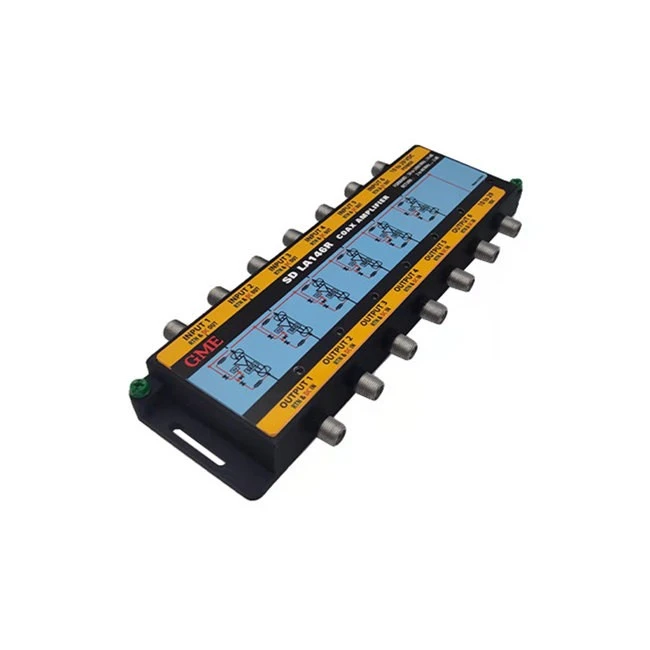

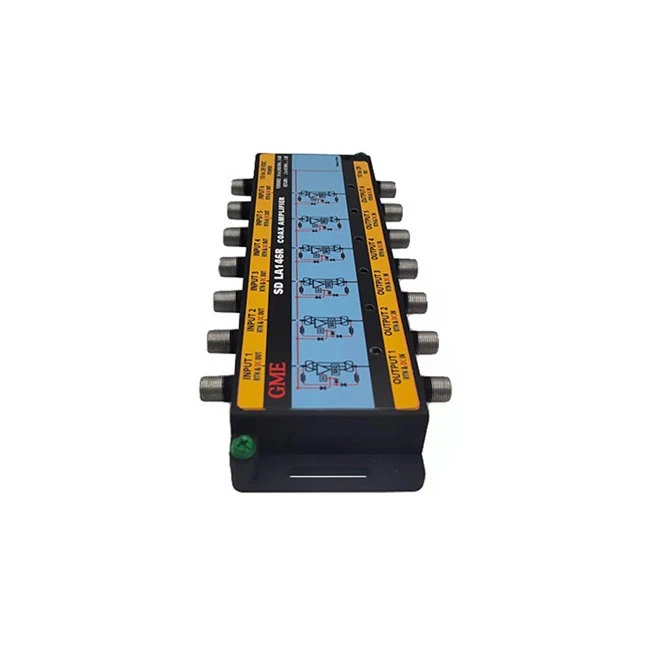

Modell LA146R 6-inngangs koaksialforsterker med returbane kan kobles til strøm fra hver RF-utgangskontakt. Modell LA146R-T inkluderer en ekstern strømforsyning for direkte strømforsyning. En energibesparende funksjon gjør at forsterkeren kan fungere effektivt ved 12 til 29 volt.
Spesifikasjon
|
Opprinnelsessted: Guangdong, Kina |
|||||
|
Modellnummer: GDAMP-038 (LA146R) |
|||||
|
Punkt |
Min |
Typ |
Maks |
Enhet |
Betingelse |
|
Antall innganger |
|
6 |
|
|
SAT 1 til SAT 6 |
|
Antall utganger |
|
6 |
|
|
UT 1 til UT 6 |
|
Inngangsfrekvensområde |
250 |
|
2150 |
MHz |
|
|
Gevinst på 2150 |
13 |
|
15 |
dB |
|
|
Helning 250 til 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Nominell impedans |
|
75 |
|
Ω |
|
|
Returtap (inngang og utgang) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
Isolering |
30 |
|
|
dB |
Med signal påført en hvilken som helst inngang og utgangen som referanse; isolasjonen målt på alle andre utganger vil være større enn |
|
MAKT |
|
|
|
|
|
|
Strømforsyninger |
|
|
|
|
To 20 Volt 1 A forsyninger |
|
Spenning påført utgangskontaktene |
10 |
|
28 |
Vdc |
Hver enkelt forsterker vil fungere i henhold til spesifikasjonen når spenning påføres hver forsterker utgangskontakt og vil være det |
|
Spenning inn i inngangskontaktene |
10 |
|
28 |
Vdc |
Hver enkelt forsterker vil fungere i henhold til spesifikasjonen når spenning påføres inngangskontakten. Spenning vil ikke vises |
|
20 volt tilført DC LNB-port |
|
20 |
|
|
Denne spenningen vil drive alle seks forsterkerne, og de 20 voltene vil være tilstede ved inngangskontakten til hver forsterker. Ingen spenning |
|
20 volt tilført DC AMP-port |
|
|
|
|
Denne spenningen vil drive alle seks forsterkerne. Ingen spenning vil være tilstede på inngangen eller utgangen til forsterkerne |
|
20 Volt tilført DC LNB-port |
|
20 |
|
Vdc |
20 volt påført DCLNB-porten vil gå gjennom til DC-porten |
|
DC AMP port til DC port strøm |
1.5 |
|
|
A |
|
|
Topp påført spenning |
|
|
28 |
Vdc |
Må overleve når den brukes på noen eller alle porter i mindre enn eller lik 24 timer. |
|
DC Current Pass Range |
0 |
|
1.5 |
A |
|
|
DC motstand |
|
|
0.2 |
Ohms |
Gjelder ikke kabel |
|
DC spenningsfall |
|
|
0.4 |
Vdc |
Gjelder ikke kabel |
|
DiSEq |
|
|
|
|
|
|
DiSEqC frekvensområde |
17.6 |
22 |
26.4 |
kHz |
Må bestå uten forringelse eller forvrengninger. |
|
Referer til Eutelsat DiSEqC 2.0-spesifikasjonen. |
|||||
|
DiSEqC-enhetsimpedans |
1000 |
|
|
Ω |
Impedansen enheten har i forhold til jord. På tvers av DiSEqC-frekvensområdet |
|
DiSEqC gjennom impedans |
|
|
1 |
Ω |
Impedansen enheten har i gjennomløpsbanen. På tvers av DiSEqC-frekvensområdet. |
|
ETC-kontrollord for 13/18-svitsjing |
|
|
|
|
Må bestå uten forringelse eller forvrengninger. Deres tilstedeværelse må ikke påvirke RF-ytelsen. |
|
Referer til EchoStar 13/18 Switch Box Function Spec. |
|||||
