Beskrivelse

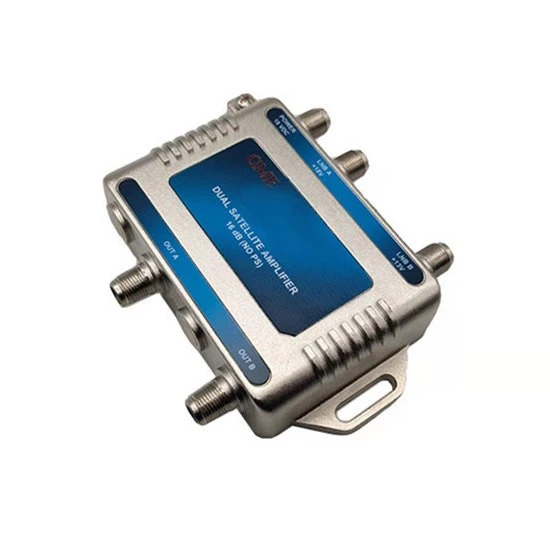

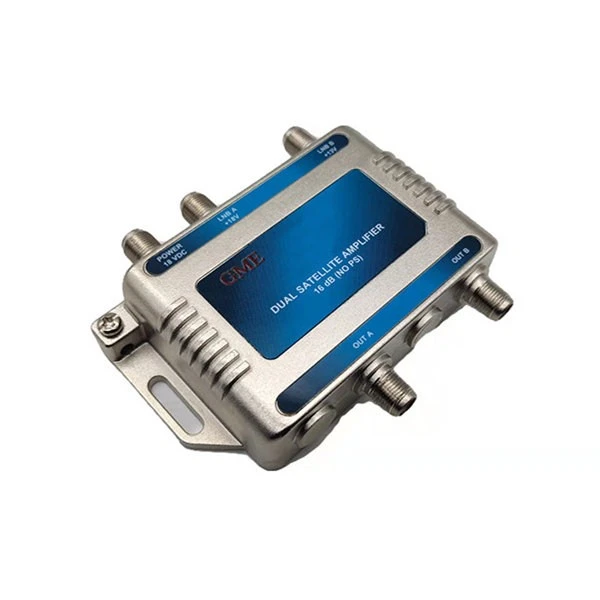

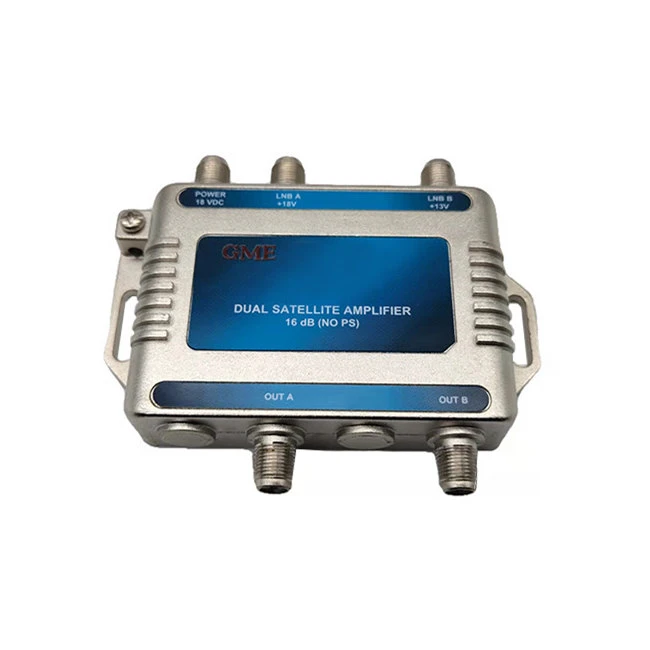

Dual Satellite If Amplifier, DBS 950 til 2150MHz-signaler fra LNB-er eller brytere trenger forsterkning til føtter fjerntliggende mottakere.

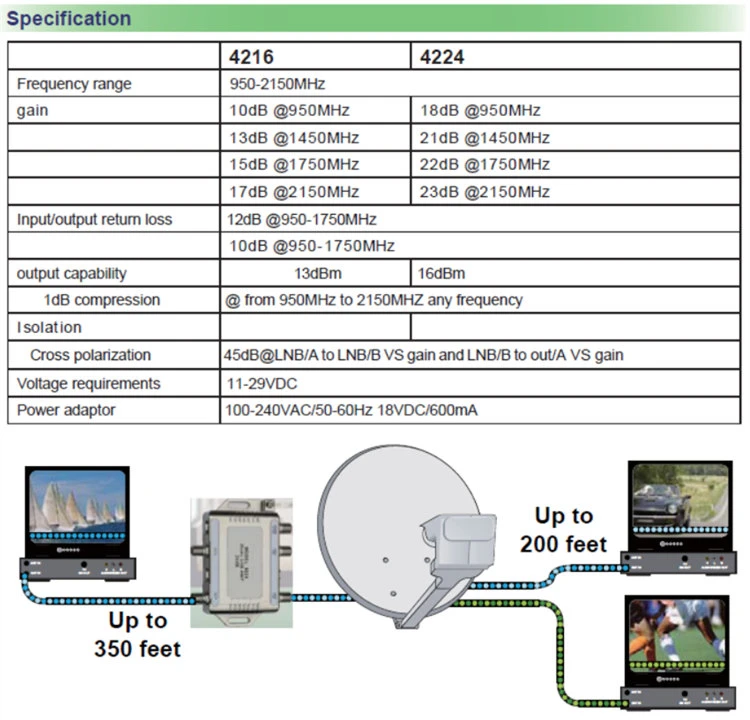

Spesifikasjon

Opprinnelsessted: Guangdong, Kina
Modellnummer: GDAMP-025 (4216)
PUNKT	TYPISK	QC GRENSE	TESTBETINGELSER
1. PASSBAND			950 ~ 2150 MHz
2. GEVINST	10 dB	9 dB MIN	VED 950 MHz
	12dB	10 dB MIN	VED 1200 MHz
	13dB	11 dB MIN	VED 1450 MHz
	15dB	12 dB MIN	VED 1750 MHz
	17 dB	15 dB MIN	VED 2150 MHz
3. RETUR TAP (INNGANG)	- 14 dB	-12 dB MIN	950 ~ 1750 MHz
	- 12 dB	-10 dB MIN	1750 ~ 2150 MHz
(PRODUKSJON)	- 15dB	- 12 dB MIN	950 ~ 1750 MHz
	- 12 dB	- 10 dB MIN	1751 ~ 2150 MHz
4. ISOLASJON (LNB/A TIL LNB/B)	- 45 dB	- 40 dB MIN	950 ~ 1750 MHz
	- 42 dB	- 38 dB MIN	1751 ~ 2150 MHz
(UT TIL UT)	- 47 dB	- 40 dB MIN	950 ~ 1750 MHz
	- 42 dB	- 38dB MIN	1751 ~ 2150 MHz
(KRYSPOLARISERING: LNB/A TIL UTB VS GAIN OG LNB/B TIL OUTA VS GAIN)	- 47 dB	- 43 dB MIN	950 ~ 1750 MHz
	- 45 dB	- 40dB MIN	1751 ~ 2150 MHz
5. OUTPUT KAPANITET	13 dBm	10 dBm MIN	1 dB KOMPRESSJON
		VED FRA 950 MHz TIL 2150MHz ENHVER FREKVENS
6. STØYFIGUR	7,2dB	8,5dBMAX	950-2150 MHz
7. LNB UTGANGSPENNING		LNB A: +18VDC LNB B: +13VDC	PÅ ADAPTER
8. AKTUELT FORBRUK	150 mA	130-185mA	ved 18,0VDC, ikke inkludert LNB-strøm.
9. KONTAKT		F TYPE KVINNE	HELE PORT
10. IMPEDANSE		75 OHM	HELE PORT
