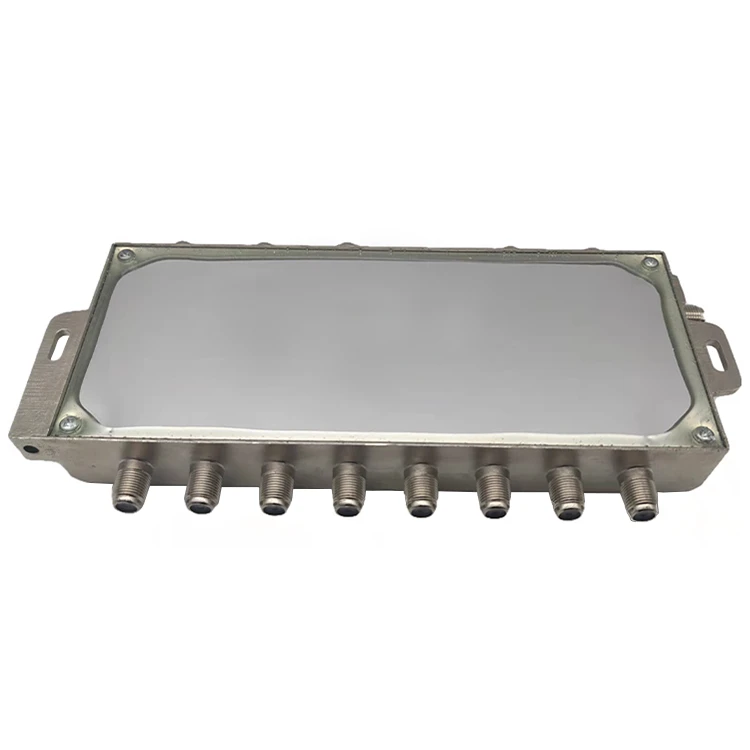

5 × 8 HDTV digital multibryter (5-inngang × 8-utgangs høydefinisjons digital matrisebryter)er en profesjonell lyd-videosignaldistribusjonsenhet. Den ruter fleksibelt 5 høy-inngangskilder (som set-topbokser, Blu-ray-spillere, datamaskiner, osv.) til 8 skjermenheter (som fjernsyn, projektorer, skjermer).
Funksjoner
- 5 innganger og 8 utganger
- Hver LNB kan strømforsynes via Multiswitch ved å bruke strømadapter koblet til multibryter.
- Hver satellittmottaker som er tilkoblet kan velge programmer enten i vertikal polaritet eller i horisontal polaritet ved å bruke polaritetsvalgfunksjonen innebygd i hver enkelt mottaker som er 13V/18V & 22KHz PÅ/AV.
Spesifikasjoner
| spesifikasjon/modell | 4058/4058-MN | 4058-22KHz |
| Input Freq. Range(ANTIn) | 40-806 MHz | 40-806 MHz |
| Input Freq. Range (LNB In) | 950-2150 MHz | 950-2150 MHz |
| Produksjon | 40-2150 MHz | 40-2150 MHz |
| Innsettingstap 40-216 MHz | -3dB | -3 dB |
| 217-806 MHz | -2 dB | -2dB |
| 950-1750 MHz | 2dB | 2dB |
| 1751-2150 MHz | 0dB | 0 dB |
| Flathet 40-216 MHz | ±2 dB | ±2dB |
| 217-806 MHz | ±2,5dB | ±2,5dB |
| 950-1750 MHz | ±3,0 dB | ±3,0 dB |
| 1751-2150 MHz | ±3,0 dB | ±3,0 dB |
| Isolasjon Sat In to Sat i 950-2150 MHz | -35 dB | -35 dB |
| Isolasjon ut til ut 40-806 MHz | -25 dB | -25 dB |
| 950-2150 MHz | -30 dB | 30 dB |
| Krysspolarisering 950-1750 MHz | 35 dB | 35dB |
| 1751-2150 MHz | -30 dB | -30 dB |
| Isolasjon svart/hvitt 950MHz&860MHz satellittport | -25dB | -25 dB |
| 860MHz &950MHz Ant-port | ||
| Returtap maur i 40-806 MHz | -10 dB | -10 dB |
| Satt i 950-2150 Mhz | -10 dB | -10 dB |
| Utgang 40-806 MHz | -10 dB | -10 dB |
| 950-1450 MHz | -10 dB | -10 dB |
| 1451-2000 MHz | -10 dB | -10 dB |
| 2001-2150 MHz | -6 dB | -6 dB |
| Inngangskapasitet 1dB komprimeringsantport CH3-inngang |
103dBμV | 103dBμV |
| Inngangsevne 1dB komprimering Sat-port 950MHz inngang |
96dB μV | 96dBμV |
| DC Pass satt inn | 400 mA | 400 mA |
| Kontakter (alle porter) | F-Kvinne | F-Kvinne |
| Bryterspenning LNBA(18V/OKHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB B(18V/22KHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB C(14V/22KHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| LNBD(14V/OKHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| Adapter strøminngang | 120VAC/60Hz | 120VAC/60Hz |
| Adapter strømutgang | 24VDC/1000mA W/PTC | 24VDC/1000mA W/PTC |
| 22KHz Signal Frog & Amplified på LNB Inngang 22KHz på |
22±4KHz 650±250mVp-s |
