Beskrivelse

DBS, OTA, CATV, 54 til 3000 MHz linjedrevet forsterker med forsterker og sub-bånd 2 til 42 MHz passiv retur.

SITUASJON

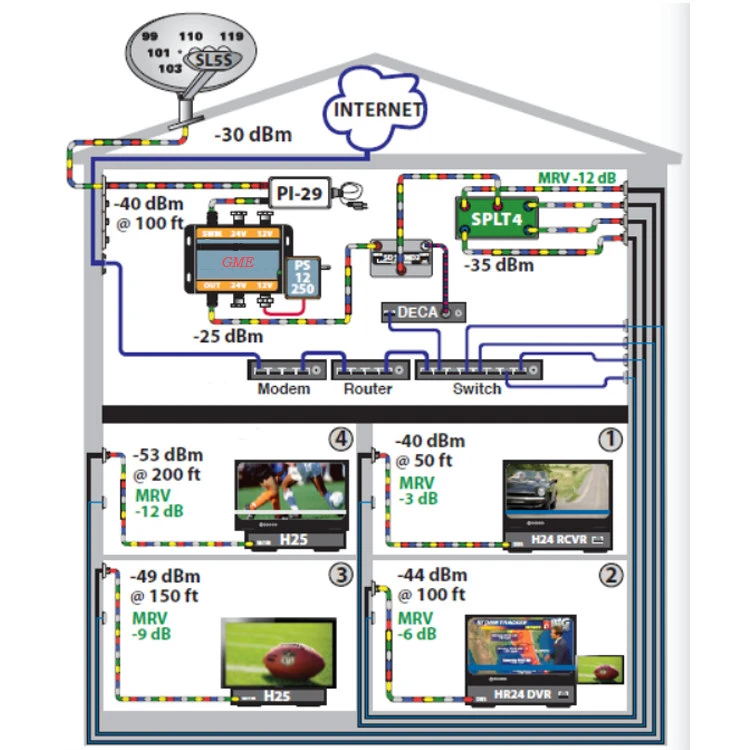

Utgangen fra en LNB- eller DBS-svitsj er delt opp i flere rom eller leiligheter, og mottakersignalnivåene er lave på fjerne steder.

LØSNING

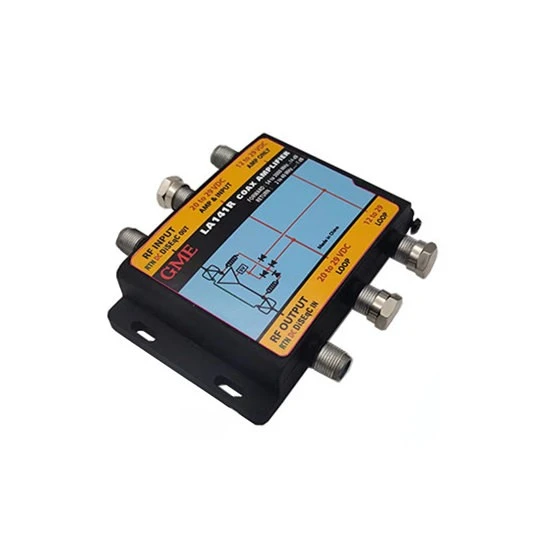

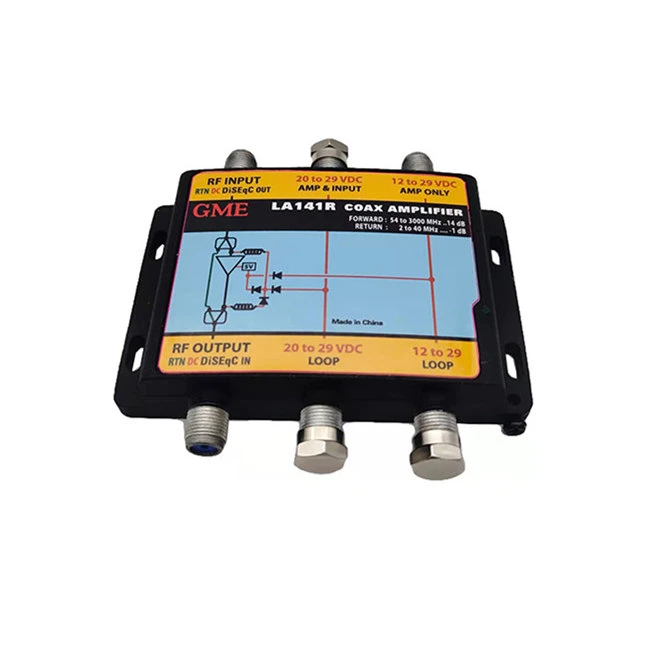

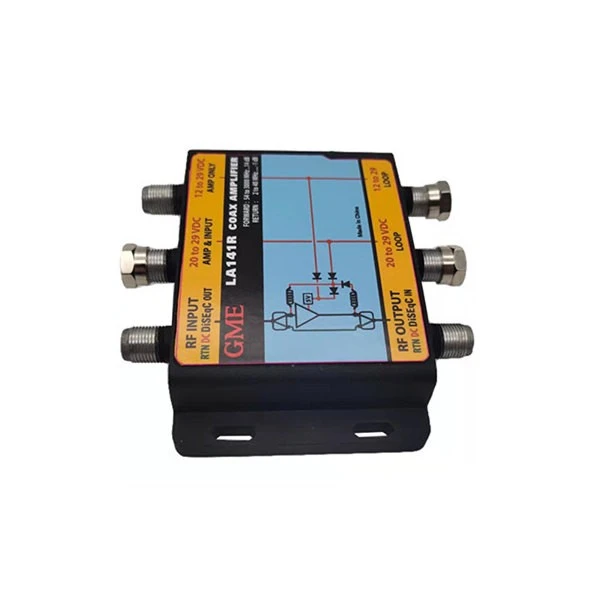

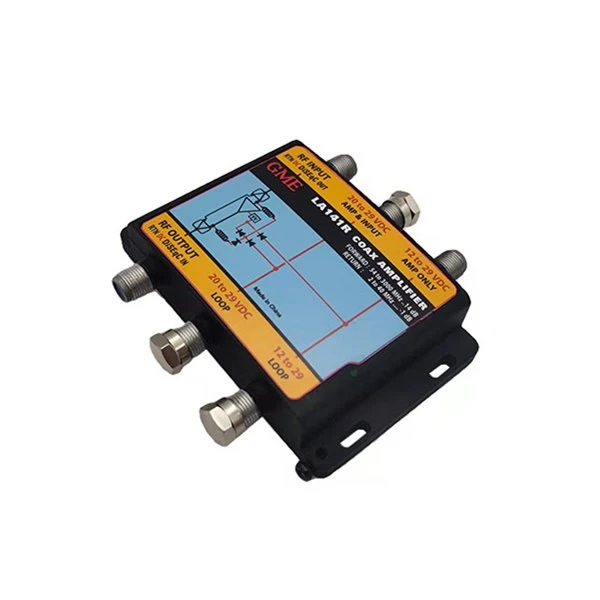

Modell LA141R SWM Extension Line Amplifier øker kabel- og DBS-signalnivåene og reduserer tapet av 150 fot RG-6 mens datamodem og mottakerkontrollsignaler sendes fra mottakeren til bryteren.

Spesifikasjon

Opprinnelsessted: Guangdong, Kina
Modellnummer: GDAMP-024 (LA141R-TA)
PUNKT	TYPISK	QC GRENSE	TESTBETINGELSER
FREKV. SPEKTER
RETURVEIEN			2 ~ 42 MHz
FRAMVEIEN			54 ~ 3000 MHz
GEVINST	+4.8 dB	+4 dB MIN.	54 MHz
	+8 dB	+6 dB MIN.	100 MHz
	+11 dB	+9 dB MIN.	950 MHz
	+13 dB	+11 dB MIN.	1450 MHz
	+14 dB	+12 dB MIN.	2150 MHz
	+15 dB	+13 dB MIN.	2400 MHz
	+14 dB	+12 dB MIN.	3000 MHz
INNSETNINGSTAP	-3,8 dB	-4,8 dB MAKS.	2 ~ 42 MHz
RETUR TAP
INNGANG	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 100 MHz
	-15 dB	-12 dB MIN.	101 ~ 1450 MHz
	-12 dB	-10 dB MIN.	1451 ~ 3000 MHz
PRODUKSJON	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 3000 MHz
INNGANGSKAPABILITET (1dB KOMPRESSJON)
	113dBuV	111dBuV MIN.	VED 250 MHz INNGANG
	112dBuV	110dBuV MIN.	VED 950 MHz INNGANG
ARBEIDSSPENNING		12-36VDC
AKTUELT FORBRUK		130mA MAKS.
POWER PASS			UT→INN
22K PASSERING			UT→INN
IMPEDANSE			INN / UT
KONTAKT			ALLE PORTER
