Beskrivelse

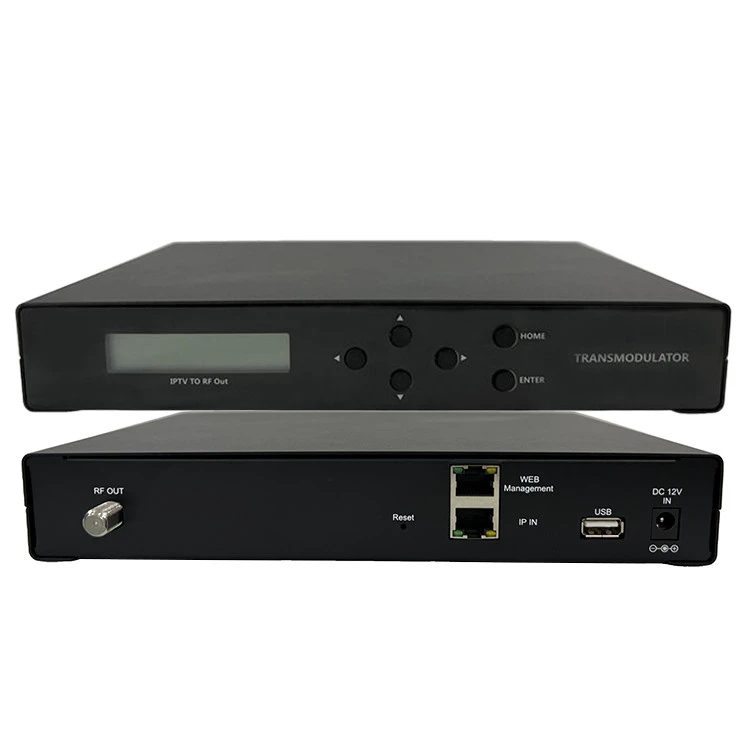

GIBM-2000 er 2 IP HD-strømmer over en enkelt QAM Konvertering av IP-nettverksinngangssignal til 1 QAM-modulerte J.83B-kanaler.

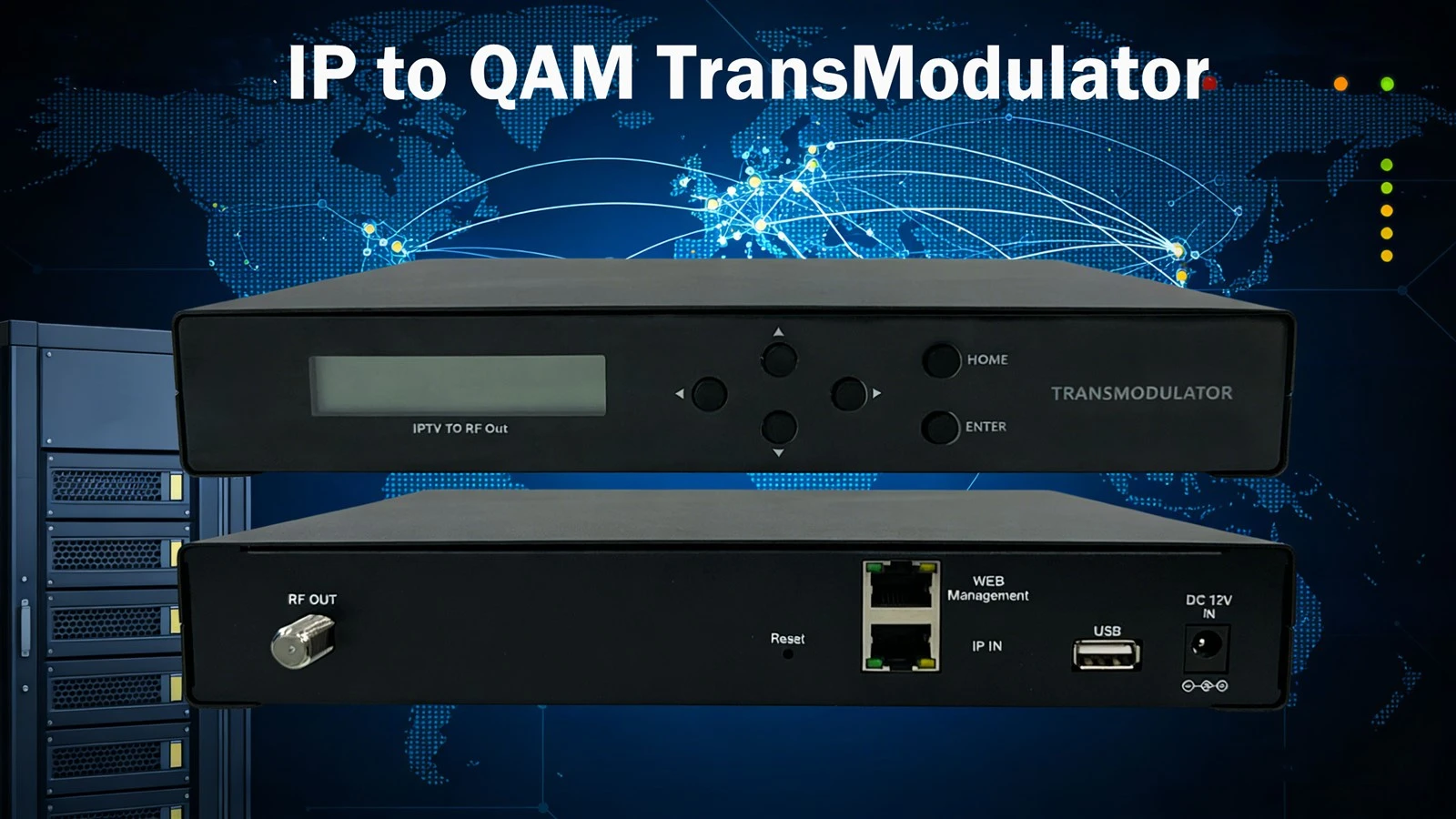

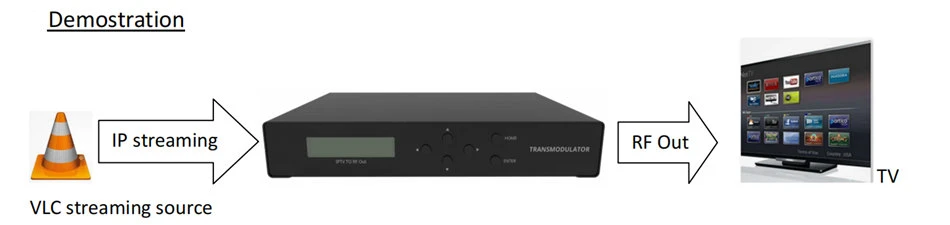

AnIP til QAM TransModulatorer en spesialisert nettverksenhet som konverterer IP (Internet Protocol) --baserte digitale signaler til QAM (Quadrature Amplitude Modulation)-modulerte RF-signaler (Radio Frequency), som muliggjør levering av IP --basert innhold over tradisjonelle koaksialkabelnettverk.

Smart Campus TV-system

På skoler brukes IPQAM først og fremst for effektiv og stabil distribusjon av videoinnhold, spesielt egnet for store-scenarier med samtidig tilgang. Den kombinerer sømløst fleksibiliteten til moderne IP-nettverk med stabiliteten og høye-båndbreddeegenskapene til tradisjonell koaksialkabelinfrastruktur.

2 IP HD Streams Over A Single QAM

Spesifikke applikasjoner og fordeler i to scenarier

IP til QAM TransModulator (ofte kjent som IPQAM eller EQAM) finner anvendelse i innstillinger som kjøpesentre og møterom. Dens kjernefunksjon er å bygge bro mellom moderne IP-baserte strømmemedier og tradisjonelle kabel-TV-nettverk med radiofrekvens (RF). Dette muliggjør overføring av høy-digitalt innhold uten behov for å erstatte eksisterende terminalskjermutstyr.

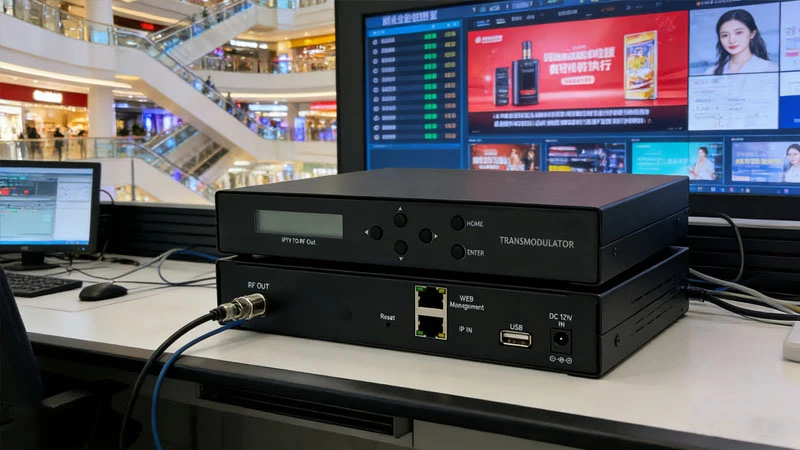

Kjøpesentre / Næringseiendom

Typisk applikasjonsløsning: Konverter reklameannonser, navigasjonsinformasjon og direkte programstrømmer fra IP-nettverket til QAM RF-signaler, og distribuer dem via det eksisterende koaksialkabelsystemet til TV-apparater i hver etasje og i forskjellige butikker.

Utnytt eksisterende kabling: Eliminerer behovet for omkobling ved direkte å utnytte det utbredte koaksialkabelnettverket, noe som reduserer ettermonteringskostnader og prosjektkompleksitet betydelig.
Sentralisert og stabil distribusjon: Muliggjør enhetlig, stabil og høy{0}}kvalitetssending- av programmer fra et sentralt utstyrsrom til hundrevis eller tusenvis av TV-terminaler, noe som resulterer i høy administrasjonseffektivitet.
Beskytt investering: Gjør at et stort antall standard TV-er eller profesjonelle skjermenheter i kjøpesenteret som kun støtter RF-inngang, mottar høy-oppløsnings IP-kildeinnhold, og forlenger dermed utstyrets levetid.

2 IP HD Streams Over A Single QAM

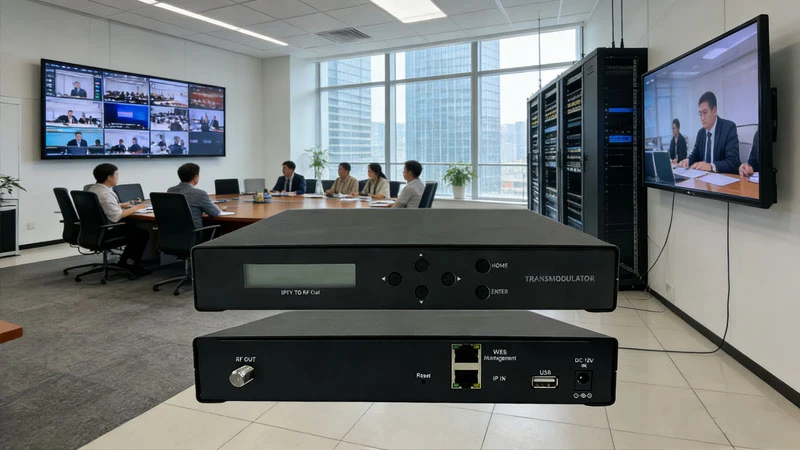

Konferanserom / Videokonferanse

Hybridnettverk videokonferanse nedstrøms overføring: I et konferansesystem basert på "IP+HFC"-arkitektur er IPQAM ansvarlig for å modulere server-siden konferanselyd og videostrømmer til RF-signaler, som deretter overføres nedstrøms via kabel-tv-nettverket til terminalenheter i hvert konferanserom.

Garanterer kritisk tjenestekvalitet: HFC-nettverket gir en uavhengig, stabil og høy-båndbredde kringkastingskanal for konferansevideo nedstrømsoverføring. Dette unngår båndbreddestrid med kontorets IP-nettverk, og forhindrer effektivt forsinkelser og pakketap, og sikrer dermed konferansekvalitet.
Nettverksseparasjon og -optimalisering: Oppnår separasjon mellom lyd/video nedstrøms (via HFC) og kontrollsignalering/data oppstrøms (via IP). Dette optimerer nettverkstrafikkstrukturen og forbedrer den generelle påliteligheten og skalerbarheten til systemet.

Spesifikasjon

2 IP HD-strømmer over en enkelt QAM.

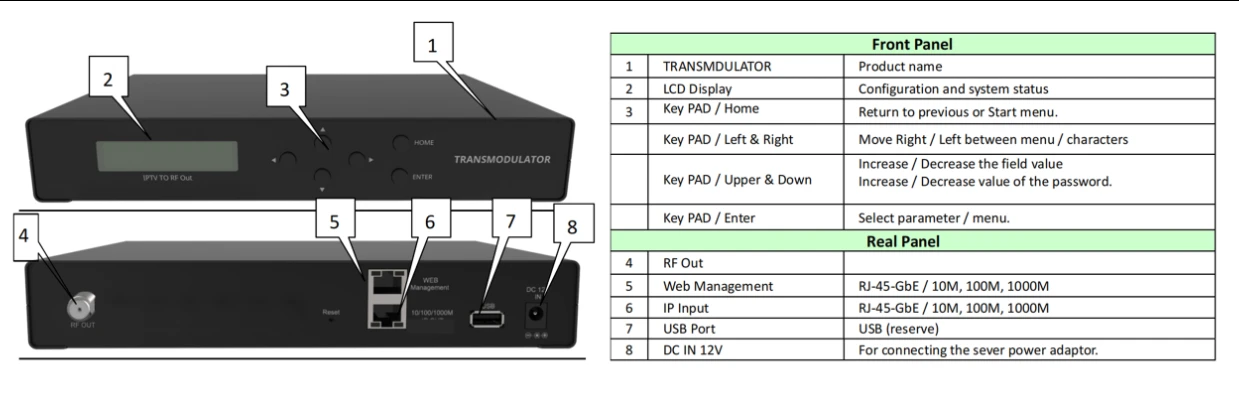

Kildeinngang
Ethernet (nettadministrasjon)	1 Gbps, RJ-45
Ethernet (IP-inngang)	1 Gbps, RJ-45
USB-inngang	USB 2.0 med MPEG-4 TS-video
Frontpanel LCD-skjerm	2x16 tegn
Knapp	Opp, Ned, Venstre, Høyre, Hjem, Enter
RF-utgang
Type	1 QAM RF-utgang, type F hunn, 75
Antall kanaler	1
RF-utgangsfrekvens	57 -861 MHz
MER	35 dB Min.
RF Level Adj	0 dB ~ -30 dB
Dempningstrinn	1dB per trinn
Modulering	Standard: QAM (J.83 vedlegg B)
	Konstellasjon: 256QAM, 64QAM
	Båndbredde: 6MHz
	Kanaltype: STD
Inndata
SPTS	Ja
Mottaksprotokoller	UDP/RTP
Ledelse / kontroll
Konfigurasjon	6 lokale taster på frontpanelet
Nettadministrasjon	RJ-45 Ethernet-port
GENERAL
Strømforsyning	DC 12V
Språk	engelsk
Dimensjoner	235 x 160 x 40 mm
Miljøvennlig for drift	Temperatur: 5 grader - 40 grader
Miljøvennlig for drift	Relativ fuktighet: 80 % @ 30 grader
*Spesifikasjonene kan endres uten forvarsel.
