Beskrivelse

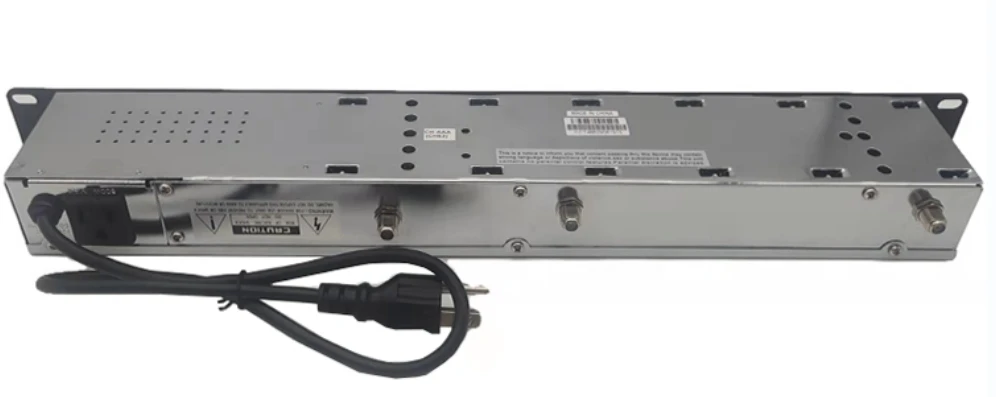

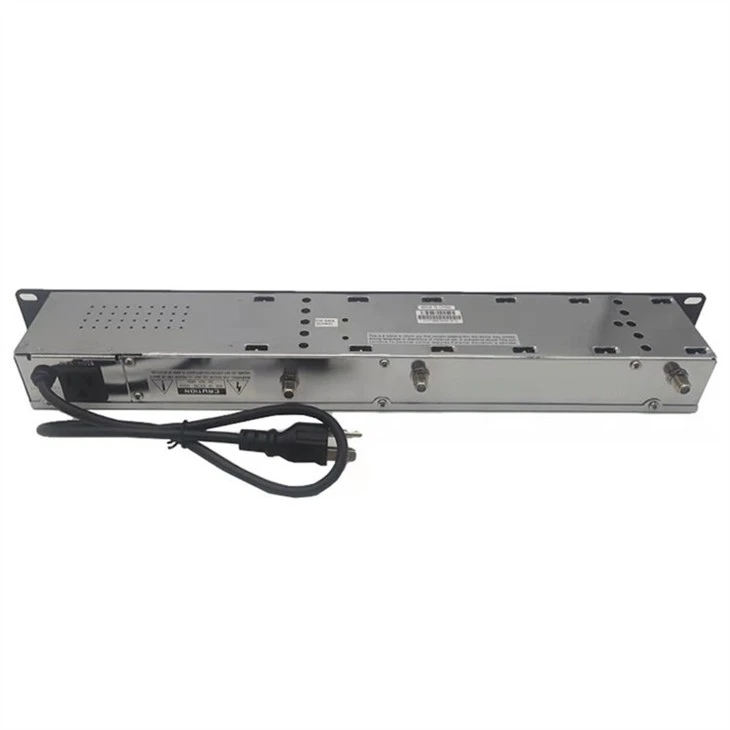

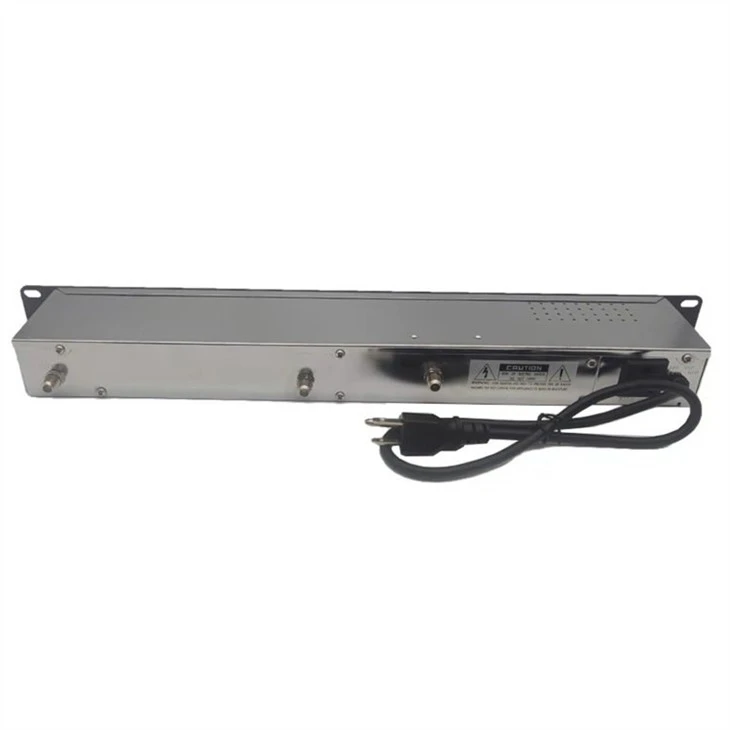

CT-SAW860 er en hel-lyd-/videomodulator som gir en modulert video- og RF-bæreutgang på en fast kanal fra 54MHz til 860MHz.
SAW Filtered Audio Video Modulator aksepterer standard polaritetsvideo på et 0,7-2,5 Vp-p-nivå fra videokilder som en satellittmottaker, demodulator, TV-kamera, DVD-spiller eller videobåndopptaker.

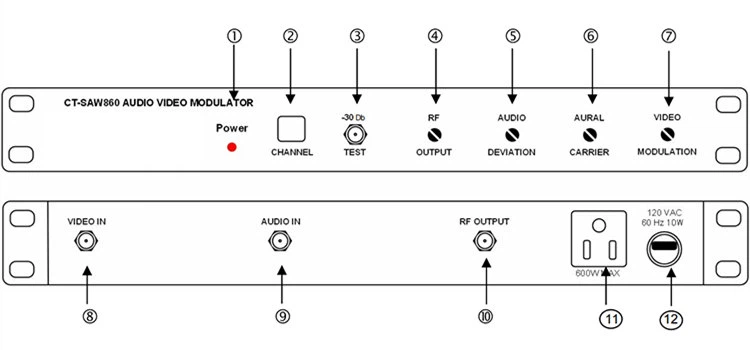

Enheten gir høykvalitets video-, farge- og lydsignaler på alle ubrukte kanaler i et MATV-, SMATV- eller CATV-system med lukket krets. For enkel betjening er alle nivåkontrollene plassert på frontpanelet.
Spesifikasjon
|
Opprinnelsessted: Guangdong, Kina |
|
|
Modellnummer: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Utgangskanaler |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Utgangsnivå |
+55 dBmV (minimum) |
|
3. Utgangsnivåområde |
13 dB |
|
4. A/V-bærerforhold |
-7dB til -22dB |
|
5. Falsk utgang |
-60 dB under videobærer (@A/V-bærerrasjon -15 dB, utgangsnivå: +55dBmV) |
|
6. Frekvensnøyaktighet/stabilitet |
±5 KHz |
|
7. Utgangsimpedans |
75 Ohm |
|
8. Output Return Tap |
9 dB |
|
VIDEO |
|
|
1. Videoinngangsnivå |
0,7 Vp-p minimum @87,5 % Modulering |
|
2. Differensiell gevinst |
<5% (10 to 90% APL) |
|
3. Differensialfase |
<5˚ (10 to 90% APL) |
|
4. Brumming og støy |
-60 dB @87,5 % Modulering |
|
5. Forholdet mellom visuell bærer og støy |
60 dB @ 4 MHz BW |
|
6. Frekvensrespons |
±1,7 dB (30 Hz til 4,2 MHz) |
|
LYD |
|
|
1. Inngangsnivå |
0,8 Vp-p for ±25 KHz avvik |
|
2. Inngangsimpedans |
600 ohm ubalansert |
|
3. Pre-Vekt |
75 µSek |
|
GENERAL |
|
|
1. Strøminngangsområde |
120 VAC, 60 Hz |
|
2. Driftstemperatur |
32 ˚F ~ 122 ˚F |
|
3. Koblinger |
Alle "F" Type |
|
MEKANISK |
|
|
1. Dimensjoner |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Vekt |
4,3 lbs |

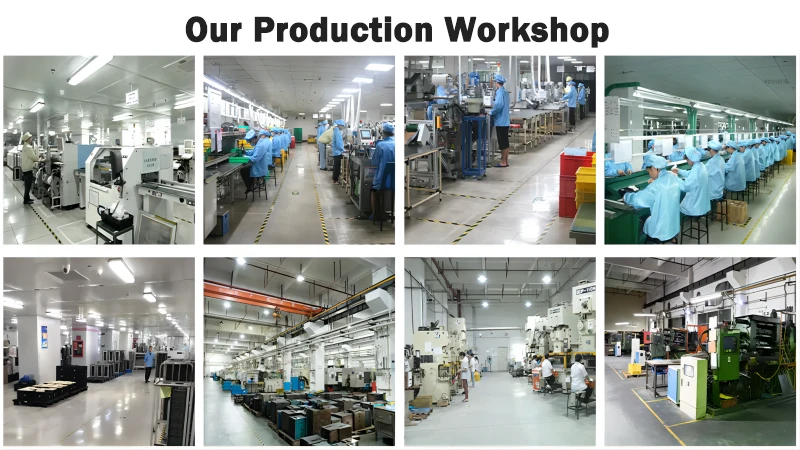

Goodmind Electronics (Shenzhen) Co., Ltd. ble etablert i 1992 med en registrert kapital på 18 millioner amerikanske dollar. Dens egen fabrikk ligger i Shenzhen og har mer enn 1000 ansatte. Det er en høy-bedrift som integrerer FoU, produksjon, salg og service. Selskapet spesialiserer seg på profesjonell produksjon av antenne/nettverkskommunikasjon/Bluetooth/AV-tilbehør/smarthjem/biltilbehør. Fabrikken er vertikalt integrert. Fabrikken har plastbehandling, metallstempling, sinkstøping, SMT, DIP og monteringssenter. Selskapet har sterk finansiell styrke, et profesjonelt FoU-team, utmerket produksjonsutstyr og slank produksjon, og er dedikert til å lage produkter av høy{13}}kvalitet for kunder.
Hva er en SAW-filtrert lydvideomodulator?
En SAW Filtered Audio Video Modulator er en enhet som vanligvis brukes i analoge TV-systemer for kringkasting av lyd- og videosignaler. Den bruker et Surface Acoustic Wave (SAW)-filter for å forme og filtrere det modulerte signalet nøyaktig, noe som sikrer samsvar med spesifikke frekvensstandarder og reduserer interferens.
Hvordan fungerer et SAW-filter i denne sammenhengen?
Et Surface Acoustic Wave (SAW) filter er en akustisk bølgeenhet som filtrerer og behandler elektroniske signaler ved radiofrekvenser. I denne modulatoren hjelper den med å avgrense frekvenskarakteristikkene til lyd-videosignalet, og sikrer at det holder seg innenfor det angitte frekvensspekteret og minimerer interferens.
Hva er formålet med et SAW-filter i en lyd-videomodulator?
SAW-filteret i modulatoren tjener til å forme og filtrere det modulerte signalet. Det bidrar til å oppfylle spesifikke frekvensstandarder, forhindre forstyrrelser med tilstøtende kanaler og forbedre den generelle kvaliteten på det overførte lyd--videosignalet.
SAW Filtered Audio Video Modulator
En SAW (Surface Acoustic Wave) Filtered Audio Video Modulator er en enhet som brukes i analoge TV-systemer for kringkasting av lyd- og videosignaler. Den har et SAW-filter, som er en akustisk bølgeenhet, for å forme og filtrere det modulerte signalet nøyaktig. Dette bidrar til å sikre samsvar med spesifikke frekvensstandarder og reduserer interferens.
Er denne typen modulator fortsatt relevant med overgangen til digital kringkasting?
Med det utbredte skiftet til digital kringkasting blir tradisjonelle analoge lyd-videomodulatorer med SAW-filtre mindre vanlige. Digitale kringkastingssystemer bruker ofte mer avanserte modulerings- og kodingsteknikker.
Hvordan adresserer modulatoren interferens fra tilstøtende kanaler?
SAW-filteret er med på å redusere interferens fra tilstøtende kanaler eller uønskede signaler. Det sikrer at det modulerte signalet holder seg innenfor det tildelte frekvensområdet, og minimerer risikoen for interferens.
FAQ
Spørsmål: Kan en SAW-filtrert lydvideomodulator håndtere flere kanaler?
A: Ja, avhengig av design og spesifikasjoner, kan en modulator håndtere flere kanaler. Det er avgjørende å sjekke enhetens funksjoner og sikre samsvar med regionale kringkastingsstandarder.
Spørsmål: Hvordan sikrer jeg kompatibilitet med regionale kringkastingsstandarder?
A: Det er viktig å rådføre seg med produsenter eller leverandører for å sikre at SAW Filtered Audio Video Modulator overholder de spesifikke kringkastingsstandardene og forskriftene i din region.
Spørsmål: Er det løpende støtte for vedlikehold og oppgraderinger for denne typen utstyr?
A: Ettersom analoge kringkastingssystemer fases ut, kan støtte for vedlikehold og oppgraderinger av tradisjonelle analoge modulatorer bli begrenset. Vurder å gå over til digitale løsninger for langsiktig-levedyktighet.
