Beskrivelse
GM55 Commercial Audio Video Modulator er designet for å gi tilstøtende kanalkompatibilitet og FCC Docket 21006 frekvensnøyaktighet. Denne lavprismodulatoren opprettholder en full 55 dBmv-utgang på en enkelt VHF-, Mid-, band- eller Superbandkanal. Modulerte kanaler kan settes inn på enhver ubrukt kanal i et MATV- eller SMATV-system med lukket krets.
Høykvalitets ekstern modulasjon og RF-nivåkontroller sikrer årevis med pålitelig drift. Modulatoren leveres med alle interne justeringer forhånds-innstilte og FCC Docket 21006 offset er standard uten ekstra kostnad.
- Overlegen vestigial sidebåndsfiltrering for tilstøtende kanalsystemer
- Full +55 dBmV-utgang
- Lav falsk harmonisk utgang
- Svært nøyaktig krystallstyrt oscillator for lavt, middels, høyt bånd
- Smidig PLL-oscillator med dip-switch for superbånd.
- Profesjonell bildekvalitet
- Tilgjengelig i kanal 2 til 36

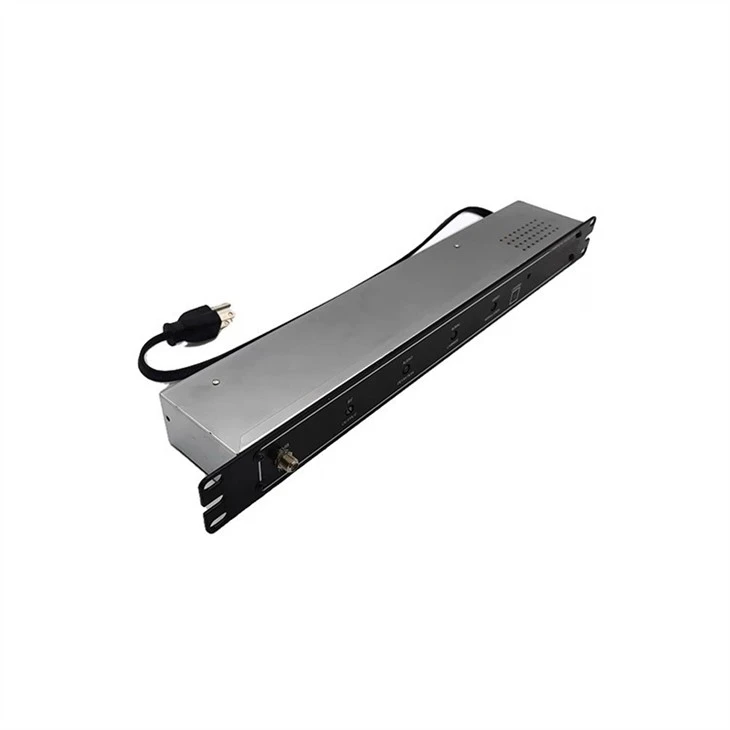

- Frontpanel -30 dB testpunkt

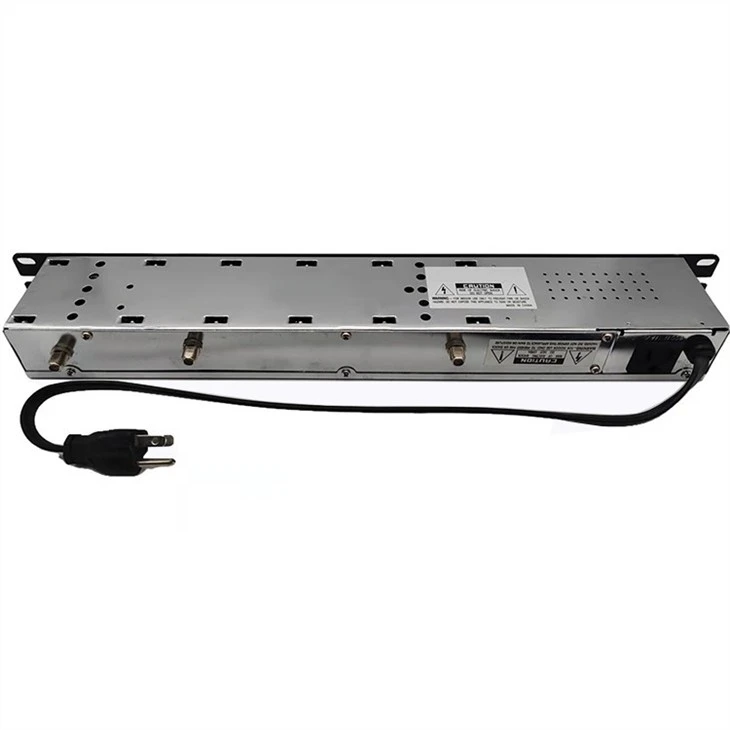

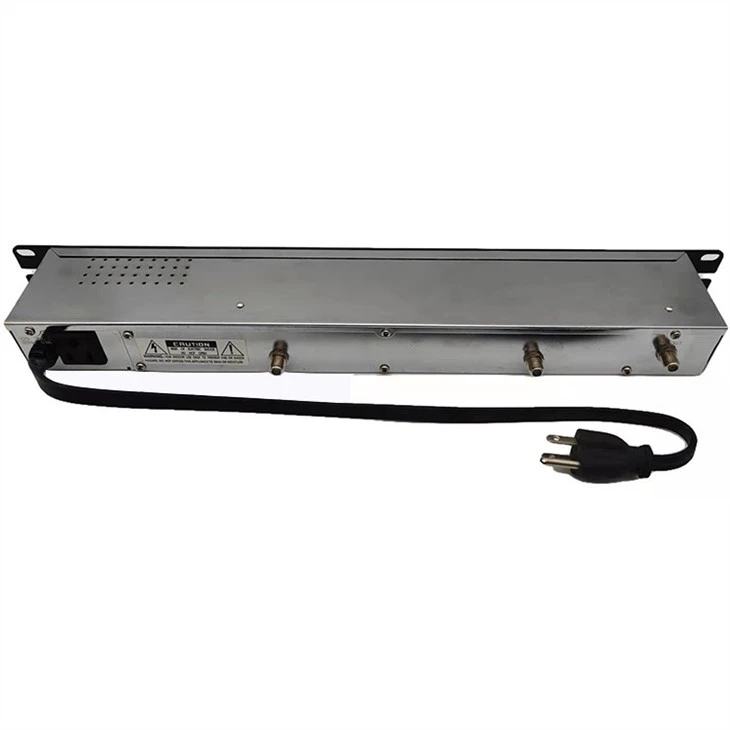

- Bakpanel AC bekvemmelighetsuttak
- Internasjonale modeller tilgjengelig på spesialbestilling
Spesifikasjon
|
Opprinnelsessted: Guangdong, Kina |
|||
|
Modellnummer: GDM-016 (GM55) |
|||
|
RF |
VIDEO |
||
|
Kanaler: |
T8~T11, 2~36, A-I og J-W,FCC, Docket 21006 offsets, Factory Set, HRC og IRC offsets tilgjengelig |
Inndatanivå: |
5 V p-p minimum for 87,5 % modulering |
|
Utgangsnivå: |
45 til 58 dBmV, trinnløst justerbar fra frontpanelet |
Inndatatype: |
Negativ synkronisering av komposittvideo |
|
Utgangsimpedans: |
75 ohm |
Visuell C/N: |
60dB @4 MHz BW |
|
Audio/Video-forhold: |
en. Kanaler under 216MHz (CH.13): Justerbar -7 til -18 dB kontinuerlig. |
Frekvensrespons: |
±1,5dB (30Hz til 4MHz) |
|
b. Superbånd: Justerbart -12 til 18dB i trinn på 2dB |
Hum og støy: |
-60 dB @87,5 % modulasjon |
|
|
Frekvensstabilitet: |
±10KHz (5KHz i aeronautisk bånd) (Samsvarer med FCC Docket 21006) |
|
|
|
Falsk utgang: |
60dB under videobæreren |
|
|
|
LYD |
GENERAL |
||
|
Baseband-inngangsimpedans: |
600 ohm ubalansert |
Strøminngang: |
108 til 125VAC, 60Hz, 20W |
|
Inngangsnivå for basebånd: |
0,5V p-p for 25KHz avvik |
Driftstemperatur: |
-10 grader til 50 grader |
|
Forhånds-vekt: |
75 mikrosekunder |
Dimensjoner: |
19"L x 21/4"D x 13/4"H |
|
Flathet: |
1,5dB (50Hz til 15KHz) |
Vekt: |
4,3 lbs. |
|
Video/lydseparasjon: |
4,5 MHz |
Koblinger: |
"F" type. |
