Beskrivelse

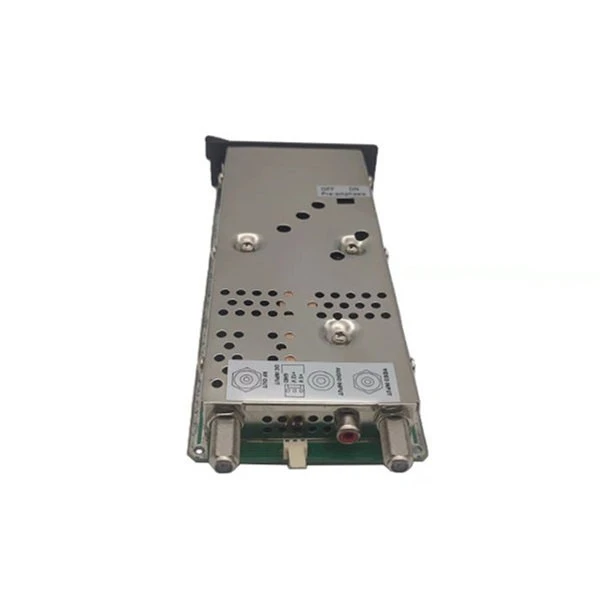

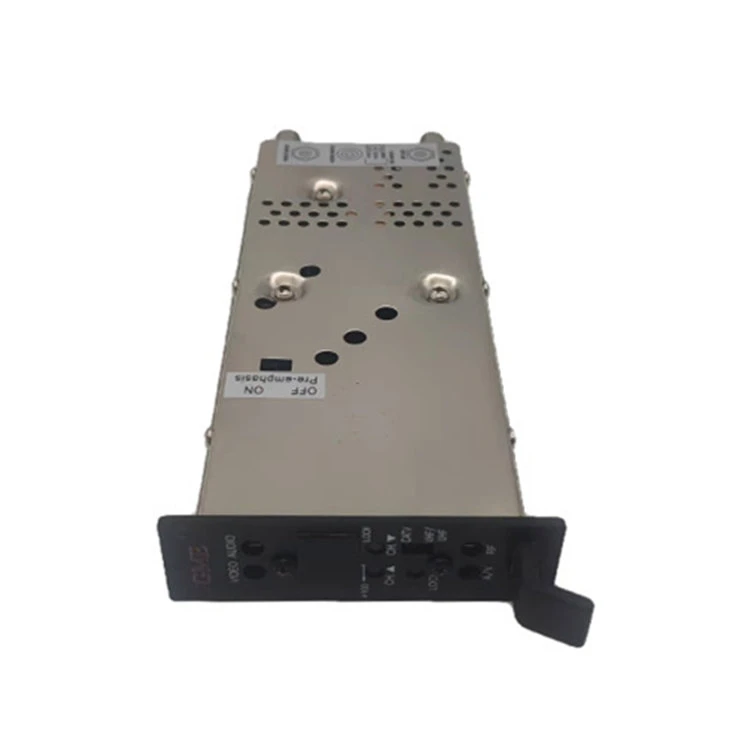

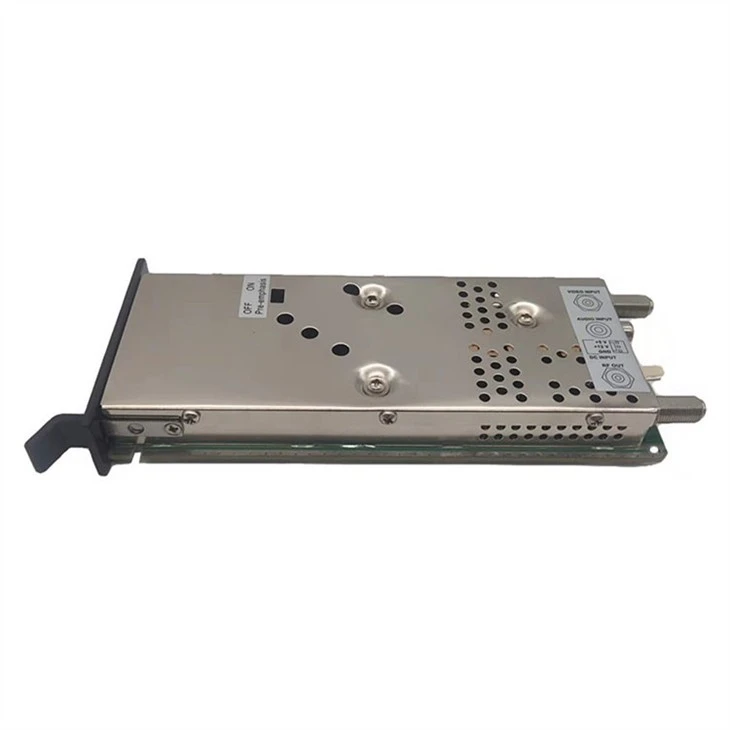

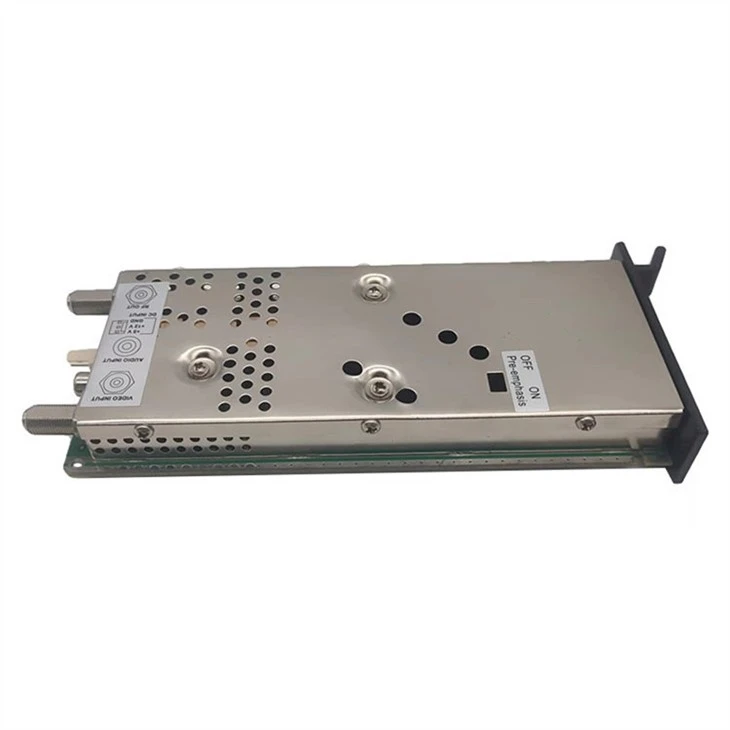

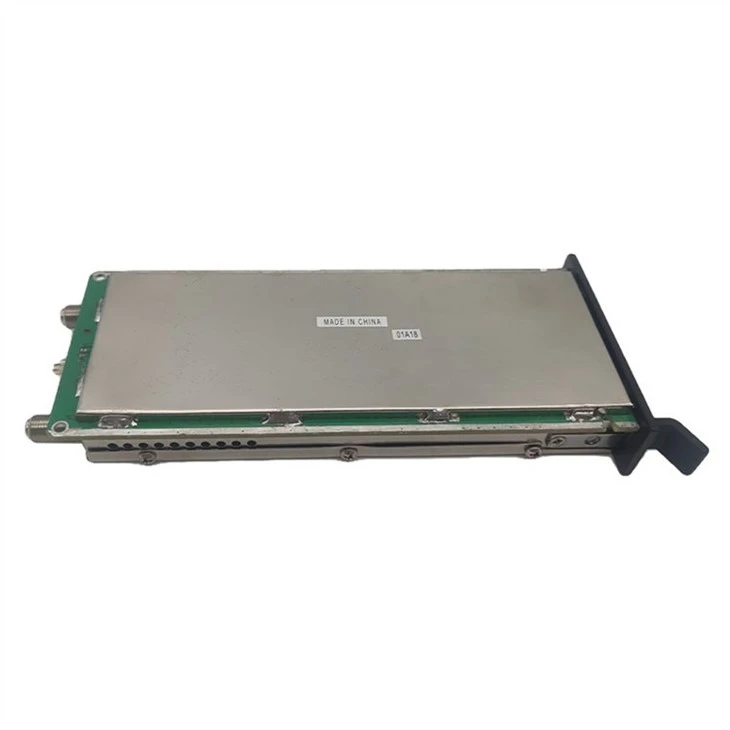

Modulær Agile TV Channel Modulator MATCM-45 er en mikroprosessorstyrt gjenutsendingskvalitet, faselåst sløyfesyntetisert, frekvenssmidig CATV/TV-TV-modulator. Den doble konverteringen og den overlegne SAW-filtreringen gir tilstøtende kanalkompatibilitet og falsk gratis utgang. MATCM-45 gir 45dB utgangsnivå fra 50 til 864MHz inkludert CATV og TV-frekvenser. Kanaliseringskonfigurasjonen kan endres med opp/ned-knappene på frontpanelet.
- Dobbel heterodyn konvertering
- 45dBmV minimum @50-864MHz
- Automatiske bånddelingsfiltre for overlegent forhold mellom bærer og støy
- SAW filtrert
- Støtter TV, CATV, frekvens og låsefunksjon
- FCC frekvensforskyvning med automatisk innstilling
- Pre-uthevingsbryter tilgjengelig fra sidepanelet for innsetting av kompositt BTSC-stereosignal.
Spesifikasjon
|
Opprinnelsessted: Guangdong, Kina |
|||
|
Modellnummer: GDM-007 (MATCM-45) |
|||
|
PUNKT |
TYPISK |
QCLIMIT |
TESTBETINGELSER |
|
RF UT |
|||
|
Frekvensområde |
|
|
54 - 864 MHz |
|
FCC frekvensforskyvninger |
|
Automatisk |
+12.5KHz, +25KHz eller Ingen etter behov for hver kanal +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
Utgangskanaler |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
Utgangsnivå |
|
+45 dBmV min. |
|
|
Utgangsnivåkontroll |
|
>10 dB |
|
|
Utgangsimpedans |
|
75 Ohm |
|
|
Bildebærerfrekvens |
|
65 KHz |
|
|
Inter - Carrier Frequency |
|
65 KHz |
|
|
P/S Carrier Ratio |
|
-11 - -30dB min. |
|
|
Tilstøtende kanalslag (-4,5 MHz) |
|
-60 dB Min. |
Over gain kontrollområde |
|
Passbånd flathet |
|
61,5 dB P/V Maks. |
|
|
falsk- |
|
|
@Output Level Set 45dBmV |
|
I Band |
|
-60 dB Min. |
A/V-forhold @-15dBc |
|
Ute av bandet |
|
-58 dB Min. |
@ 54 - 864 MHz |
|
Kanalselektivitet |
|
|
A/V-forhold @-15dBc |
|
Fv - 6.00MHz |
|
55 dB Min. |
|
|
Fv - 3.58MHz |
|
55 dB Min. |
|
|
Fv - 2.42MHz |
|
55 dB Min. |
|
|
Fv - 1.50MHz |
|
55 dB Min. |
|
|
Fv- 1.25MHz |
|
30 dB Min. |
|
|
Intermodulasjonsforvrengning |
|
57 dBc Min. |
Visuell bærer @45dBmV |
|
3 Tone 920 Beat |
|
|
Lydbærer @-15dBc Fa +3.58MHz @-17dBc |
|
Resterende FM |
<2 KHz |
|
Toppavvik @10KHz span |
|
BÆRER / STØY |
|
60dB min. |
|
|
Output Return Tap |
|
-3 dB Min. |
@54 - 864MHz |
|
I PUT |
|||
|
VIDEO |
|
|
|
|
Videoinngangsimpedans |
|
75 ohm |
|
|
Maks videomodulasjonsdybde |
|
87,5 % Min. |
Inngangsnivå 0,8Vp-s |
|
Videoinngang @87,5 % modulering |
|
1+0.4 , -0,3 Vp-p |
|
|
C/L forsinkelse |
|
0±50 ns |
Video 87,5 % modulasjon, testsignal med TSG95 NTSC NTC7 cmpst. |
|
Differensial Dhase |
|
Mindre enn eller lik 5 grader |
Testsignal med TSG95 NTSC NTC7 cmpst. |
|
Videoinngang returtap |
|
-18 dB Min. |
Til 4,2MHz |
|
LYD |
|
|
|
|
Lydinngangsimpedans |
|
10 Kohm |
Unblance |
|
Lydavvik |
|
260mV RMS Maks. |
@±25KHz PK iv/800Hz tone |
|
Lydfremheving- |
|
75 u sek |
AV/AV-bryter valgt |
|
GENERAL |
|||
|
Kontakttype: VIDEO IN/RF OUT |
|
F TYPE |
|
|
Kontakttype: AUDIO IN |
|
RCA TYPE |
|
|
DC Power Input-t |
|
|
|
|
+12V / 280mA |
|
±0,2 VDC |
|
|
+5V / 400mA |
|
±0,2 VDC |
|
|
Driftstemperatur |
|
|
@ O grader Til +50 grader |
|
Størrelse |
|
|
B(2,5CM) * H(8,9CM) * D(21,5) |
|
Vekt |
|
|
0,38 kg |
