Beskrivelse

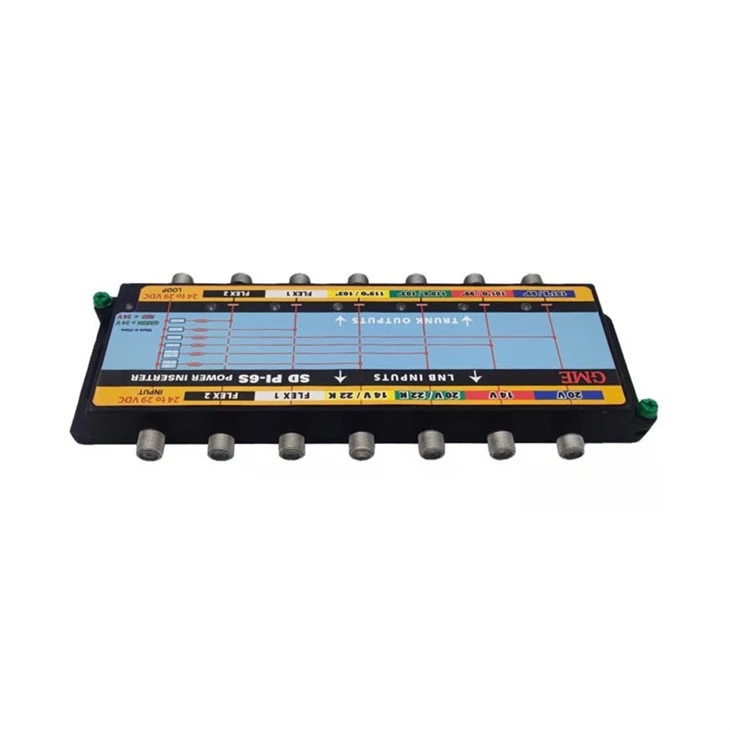

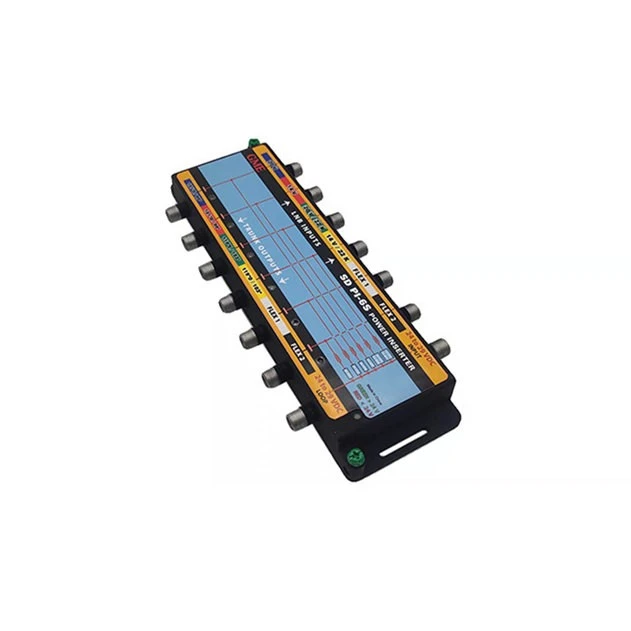

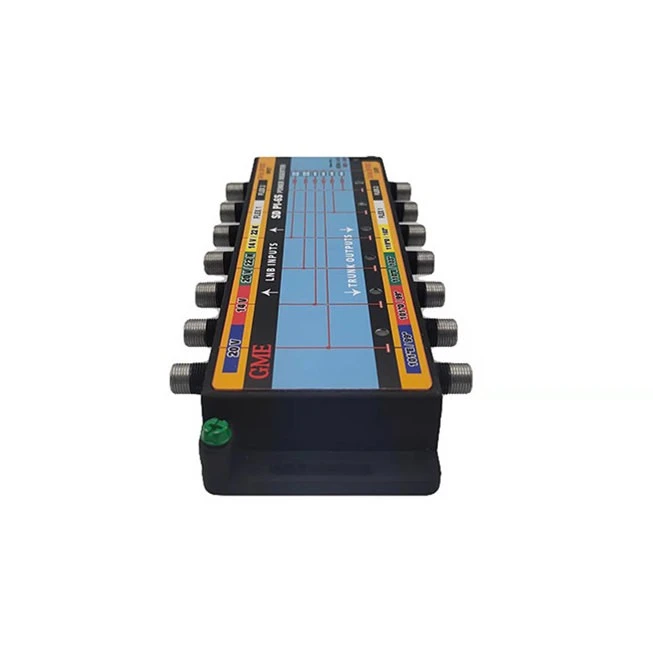

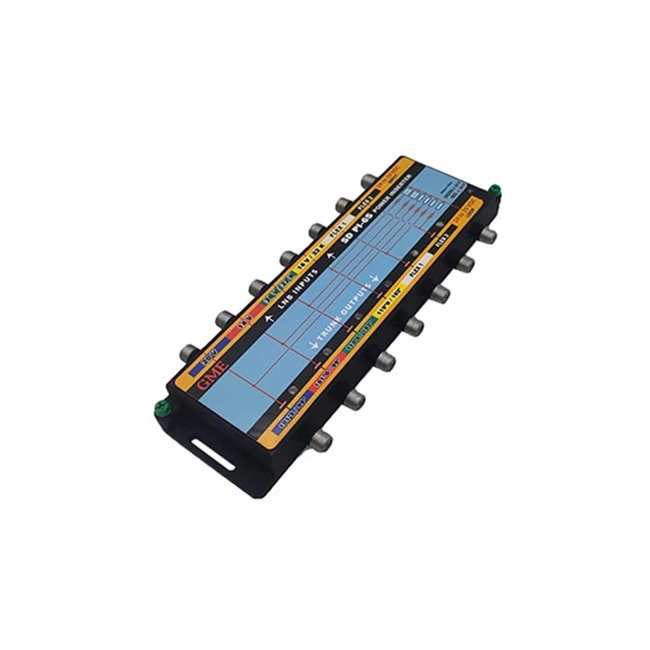

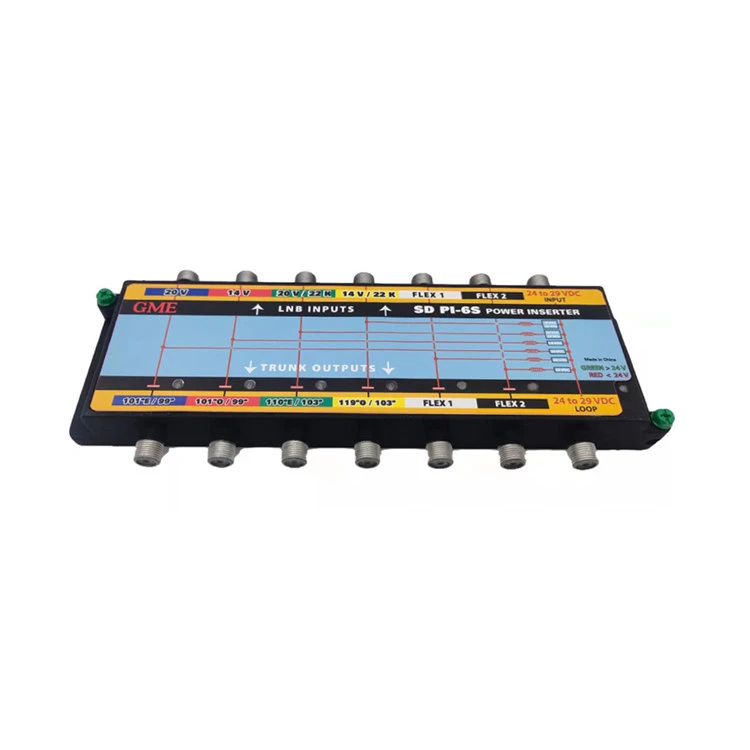

DirecTV Satellite Power Inserter Polarity Locker
Modell SDPI6S driver en DIRECTV SL5 LNB, polaritet låser de fire parabolutgangene og gir to 20 V utganger for å drive 95º LNB på DTV66E parabolen og en mulig fremtidig polaritet. Linjedrevne forsterkere kan få strøm fra strøminnleggeren. Totalt to ampere DC er tilgjengelig fra den kortslutningsbeskyttede krafttransformatoren.
Situasjon
Signalene fra en DIRECTV® (4) polaritet SLSP-F SlimLine®-skål med SL5 LNB, DTV66E 95º-skål og en mulig 6. polaritet kreves for flere brytere.
Løsning
Modell SD PI-6S driver en DIRECTV® SL5 LNB, polaritetslåser de fire parabolutgangene og gir 20 V FLEX1 og 13 V på FLEX2-innganger for å drive 95º LNB på DTV66E parabolen eller andre LNBer.
Funksjoner
◆ DIRECTV SL5 Ka/Ku båndbredde 250 til 2150 MHz

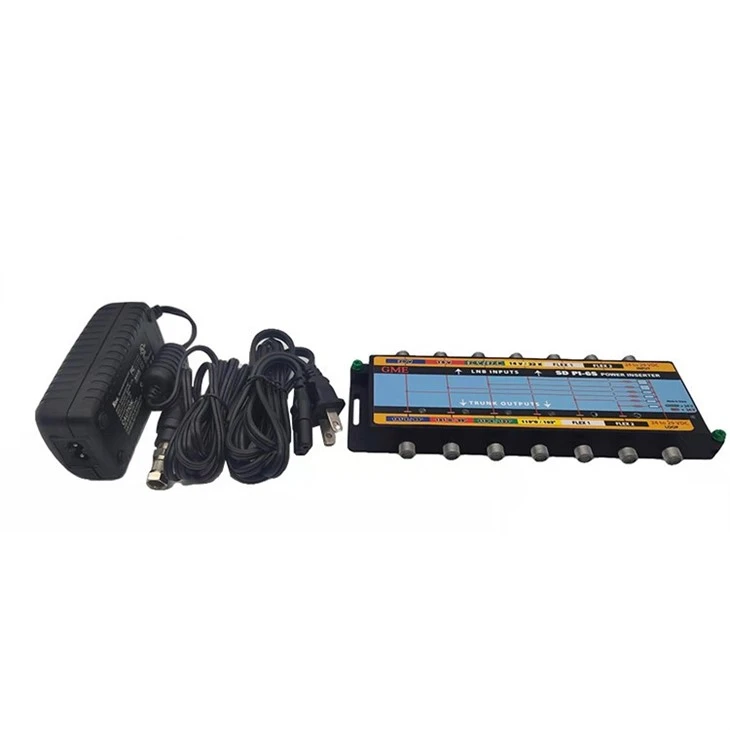

◆ Drevet av PI-29 eller PS242000A strømadaptere
◆ Driver SL5, SL3 og Worldview LNBer
◆ Kompakt koffert: 1 tommers SCTE innendørs F-avstand
◆ Spenningsnivåmåler bygget i RØDT / GRØNN
Spesifikasjon
|
Opprinnelsessted: Guangdong, Kina |
|||
|
Modellnummer: GDINS-001 (SD PI-6S) |
|||
|
PUNKT |
TYPISK |
QCLIMIT |
TESTBETINGELSER |
|
FREKVENS. SPEKTER |
|
|
250-2150 MHz |
|
INNSETNINGSTAP |
|||
|
|
-1,0 dB |
-1,5 dB MAKS |
250-2150 MHz |
|
ISOLERING |
|||
|
MELLOM HANER |
-40dB |
-35dB MIN |
250-2150 MHz |
|
RETUR TAP |
|
|
|
|
INPUT/OUTPUT |
-12dB |
-10dB MIN |
250-2150 MHz |
|
DC STRØMLEVERT INNGANGER |
|||
|
PORT#1 (20V 101 grader og 99 grader) |
|
20±0,5 VDC |
@50-350 mA |
|
PORT#2 (14V 101 grader og 99 grader) |
|
13,5±0,5 VDC |
@50-350 mA |
|
PORT#3 (22KHz & 20V 110 grader og 103 grader) |
|
20±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#4 (22KHz & 14V 119 grader og 103 grader) |
|
13,5±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#5 (FLEX PORT1) |
|
20±0,5VDC |
@50-350 mA |
|
PORT#6 (FLEX PORT2) |
|
20±0,5VDC |
@50-350 mA |
|
22KHz SIGNAL EGENSKAPER |
|||
|
FREKVENS |
|
22±4KHz |
|
|
VAKTSYKLUS |
|
±50﹪ |
＜24,0 VDC |
|
NIVÅ |
|
400mVp-p MIN |
＞24,0 VDC |
|
POWER LED FARGE |
|
RØD |
|
|
TILSVARENDE TIL: |
|
GRØNN |
|
|
STRØMBYTTING |
|
24V-29VDC |
STRØMBYTTING |
|
INNGANG |
|
100-240VAC / 50/60Hz |
ALLE PORTER |
|
PRODUKSJON |
|
24VDC/2,08A |
ALLE PORTER |
|
IMPEDANSE |
|
75 OHM |
(6) SCTE INDOOR F |
|
KONTAKT |
|
"F" TYPE KVINNE |
|
|
ANTALL INN-/UTGANGSPORTER |
|
|
|

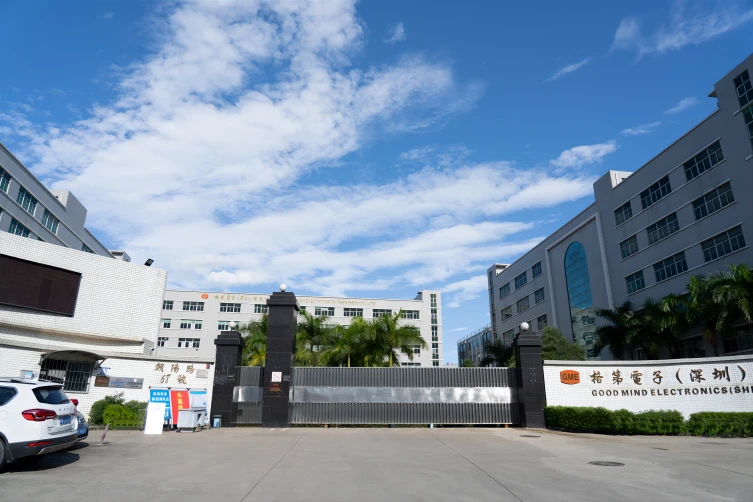

Bedriftsprofil

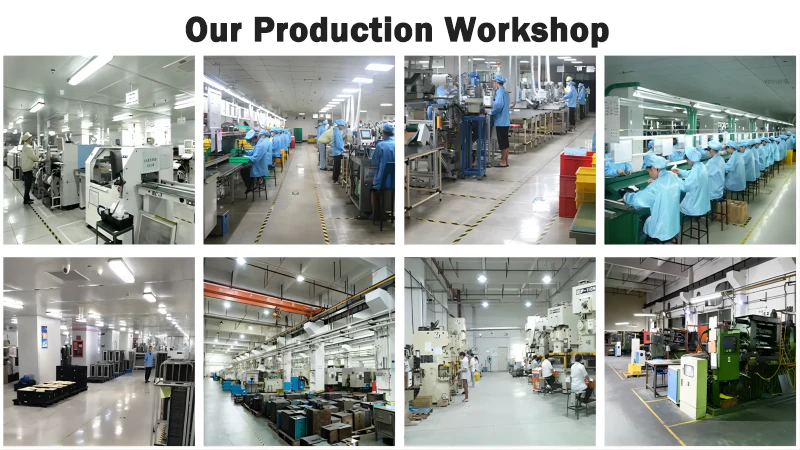

Goodmind Electronics (Shenzhen) Co., Ltd. ble etablert i 1992 med en registrert kapital på 18 millioner amerikanske dollar. Dens egen fabrikk ligger i Shenzhen og har mer enn 1000 ansatte. Det er en høy-bedrift som integrerer FoU, produksjon, salg og service. Selskapet spesialiserer seg på profesjonell produksjon av antenne/nettverkskommunikasjon/Bluetooth/AV-tilbehør/smarthjem/biltilbehør. Fabrikken er vertikalt integrert. Fabrikken har plastbehandling, metallstempling, sinkstøping, SMT, DIP og monteringssenter. Selskapet har sterk finansiell styrke, et profesjonelt FoU-team, utmerket produksjonsutstyr og slank produksjon, og er dedikert til å lage produkter av høy{13}}kvalitet for kunder.
Hvordan fungerer en Satellite Power Inserter?
Satellite Power Inserter er koblet inline mellom satellittmottakeren og parabolantennen. Den mottar strøm fra satellittmottakeren gjennom koaksialkabelen og sender deretter denne strømmen til LNB-en gjennom samme kabel. Denne kraften er avgjørende for at LNB skal forsterke og konvertere de mottatte satellittsignalene til en brukbar form for mottakeren.
Hva er formålet med en satellittstrøminnlegger?
Hovedformålet med en satellittstrøminnlegger er å gi strøm til LNB-en, som er nødvendig for at den skal fungere. Uten strømmen som leveres av innstikkeren, ville ikke LNB kunne forsterke de svake signalene som mottas fra parabolantennen.
Hvordan installerer jeg en satellittstrøminnlegger?
Installasjon av en satellittstrøminnlegger er vanligvis enkel. Koble først koaksialkabelen fra satellittmottakeren. Deretter kobler du den ene enden av koaksialkabelen til inngangsporten på innstikkeren og den andre enden til utgangsporten på innstikkeren merket "til LNB" eller lignende. Koble til slutt strøminnleggerens strømforsyning til et strømuttak og sørg for at strøminnleggeren får strøm.
FAQ
Spørsmål: Kan jeg bruke en hvilken som helst Satellite Power Inserter med mitt satellittsystem?
A: Det er viktig å bruke en satellittstrøminnlegger som er kompatibel med ditt satellittsystem og LNB. Sørg for at innstikkeren gir den riktige spenningen og strømmen som kreves av LNB-en din, siden bruk av en inkompatibel matermaskin kan skade LNB-en eller resultere i dårlig signalkvalitet.
Spørsmål: Kan en satellittstrøminnlegger brukes utendørs?
Sv: Mens satellittstrøminnleggere vanligvis er designet for innendørs bruk, finnes det værbestandige modeller som kan brukes utendørs. Hvis du trenger å installere innstikkeren utendørs, sørg for at du bruker et værbestandig kabinett eller deksel for å beskytte den mot elementene og forhindre vannskader.
Spørsmål: Hvor kan jeg kjøpe en satellittstrøminnlegger?
Sv: Satellittstrøminnleggere er tilgjengelige for kjøp fra ulike elektronikkforhandlere, nettbutikker og leverandører av satellittutstyr. Pass på at du velger en anerkjent selger og kontroller at innsettingsmaskinen er kompatibel med satellittsystemet ditt før du kjøper.
